Генераторы импульсов и сигналов

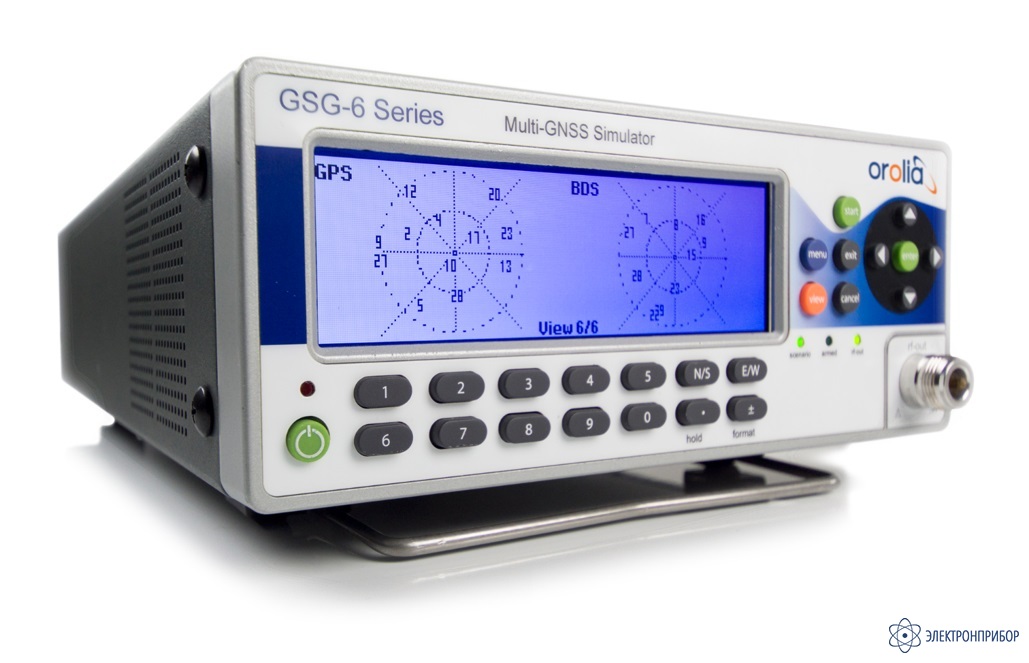

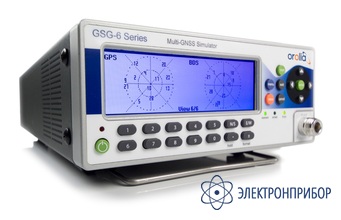

GSG-63 — имитатор сигналов GPS и ГЛОНАСС

Код товара: 31893
  • 83742-21

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83742-21 до 19.11.2026

    • Производитель

      Spectracom, США

    Особенности имитатора сигналов GPS GSG-63

    • Многоканальные имитаторы навигационных космических систем (НКС) для тестирования ГЛОНАСС и ГАЛЛИЛЕО-приемников и GPS-приемников
    • Число каналов: 48
    • Широкий диапазон регулировки уровня от –65 до–160 дБм
    • Генератор белого шума для тестирования приемников GPS и ГЛОНАСС
    • Опорный генератор OCXO (штатно) или высокостабильный OCXO (опция)
    • Полностью программируемые, с удобным протоколом вода/вывода
    • Тестирование через кабель или антенну
    • Поддержка эмуляции сигналов SBAS

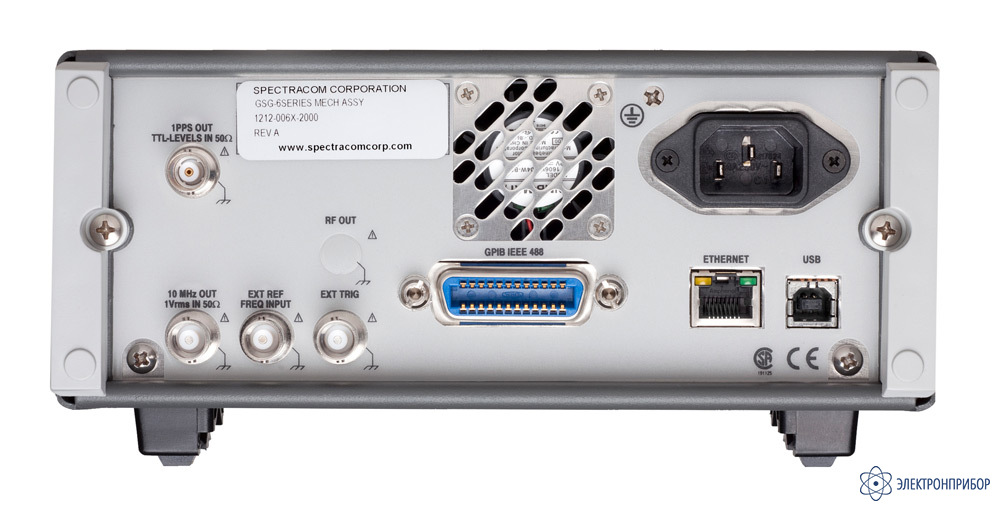

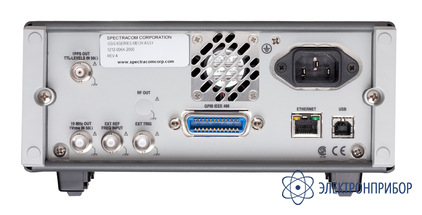

    • Вход/выход внешней опорной частоты

  • Технические характеристики имитатора сигналов GPS GSG-63

    Параметр Значение
    ПАРАМЕТРЫ ВЫХОДА
    Число каналов 48
    Формат передачи данных GPS, 50 бит/с
    ГЛОНАСС, 50 бит/с
    SBAS До 3-х спутников, 250 бит/с
    Выходной уровень -65 … -160 дБм; точность ±1,0 дБм
    Паразитная передача < -40 дБн
    Гармоники < -40 дБн
    Выход ОГ BNC, 10 МГц синус, амплитуда 1 Вскз на нагрузке 50 Ом
    Выход 1-PPS стандартный импульсный вход 1 Гц (импульс длительностью 200 мс, джиттер < 1 нс); уровень сигнала: 0…+2,0 В (на нагрузке 50 Ом); уход частоты в реж. “удержание GPS”: < 1 мкс за сутки
    ОПОРНЫЙ ГЕНЕРАТОР
    Тип ОCXO – термостатированный кварцевый генератор – штатно - < 2 x 10-7 (за 1 год)
    Термостатированный кварцевый генератор повышенной стабильности – опция - < 1.5 x 10-8
    Опорная частота L1 1575.42 МГц
    Диапазон регулировки +/-6 kHz для TCXO +/-1 kHz для OCXO
    ВХОД ВНЕШЕНЕГО ОГ
    Опорная частота 10 МГц
    Входной уровень 0,1…. 5 Вскз
    Входное сопротивление > 1 кОм
    ПРЕДЕЛЫ ИМИТАЦИИ
    Высота 18240 км
    Ускорение 4 g
    Скорость 515 м/с
    Рывок 20 м/с3
    НАСТРОЙКИ
    Предопределенные сценарии 12 сценариев
    Возможность регулировки: времени, позиции, траектории, числа спутников, уровня сигнала спутников и модели атмосферы
    Пользовательские сценарии Без ограничений
    Данные траектории Протокол NMEA (GGA, RMC сообщения)
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0°C … +50°C
    Условия хранения -40°C … +70°C
    Управляющий интерфейс GPIB (IEEE-488.2), USB (USBTMC-488), Ethernet (100/10 Mbps)
    Напряжение питания 90 - 265 В; 45 - 440 Гц
    Габаритные размеры 210 х 90 х 395 мм
    Масса 2,7 кг

  • Комплект поставки GSG-63

    № Наименование Количество
    1. Имитатор сигналов GPS и ГЛОНАСС GSG-63 1
    2. N кабель 1,5 м 1
    3. Адаптер SMA-N 1
    4. USB кабель 1
    5. ПО (trial 30 дней) 1
    6. Руководство по эксплуатации 1

    Дополнительная комплектация GSG-63:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Антенна
    2. Антенный кабель
    3. Кейс для транспортировки
    4. Ключ ПО
    5. Комплект для монтажа в стойку

  • Дополнительная комплектация GSG-63
