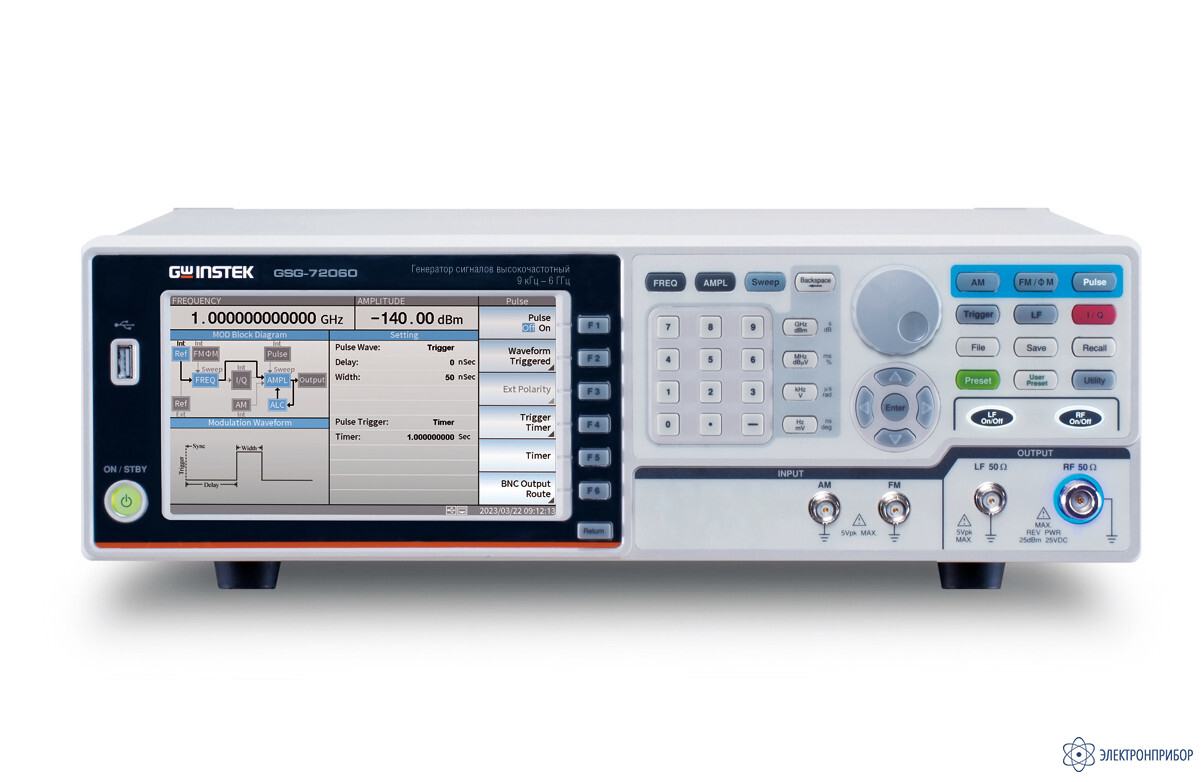

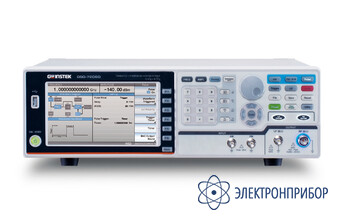

GSG-72060 — генератор сигналов высокочастотный
Код товара: 82118-
-
Производитель
Особенности генератора сигналов высокочастотного векторного GSG-72060:
- диапазон частот ВЧ: 9 кГц … 6 ГГц;
- диапазон частот НЧ: 0,1 Гц … 10 МГц;
- разрешение по частоте 1 мГц;
- погрешности установки частоты:
- стандартно: ±1×10-5;
- опция OCXO: ±1×10-8;
- выходной уровень: -140 дБм … +20 дБм;
- разрешение по амплитуде: 0,01 дБм;
- фазовый шум: < -117 дБн/Гц (отстройка 20 кГц от f нес 1 ГГц);
- внутренняя/ внешняя аналоговая модуляция: AM, ЧМ, ФМ;
- генератор импульсов, импульсная модуляция и пачки импульсов;
- ЖК-дисплей с диагональю 17,78 см, разрешение 1024*600;

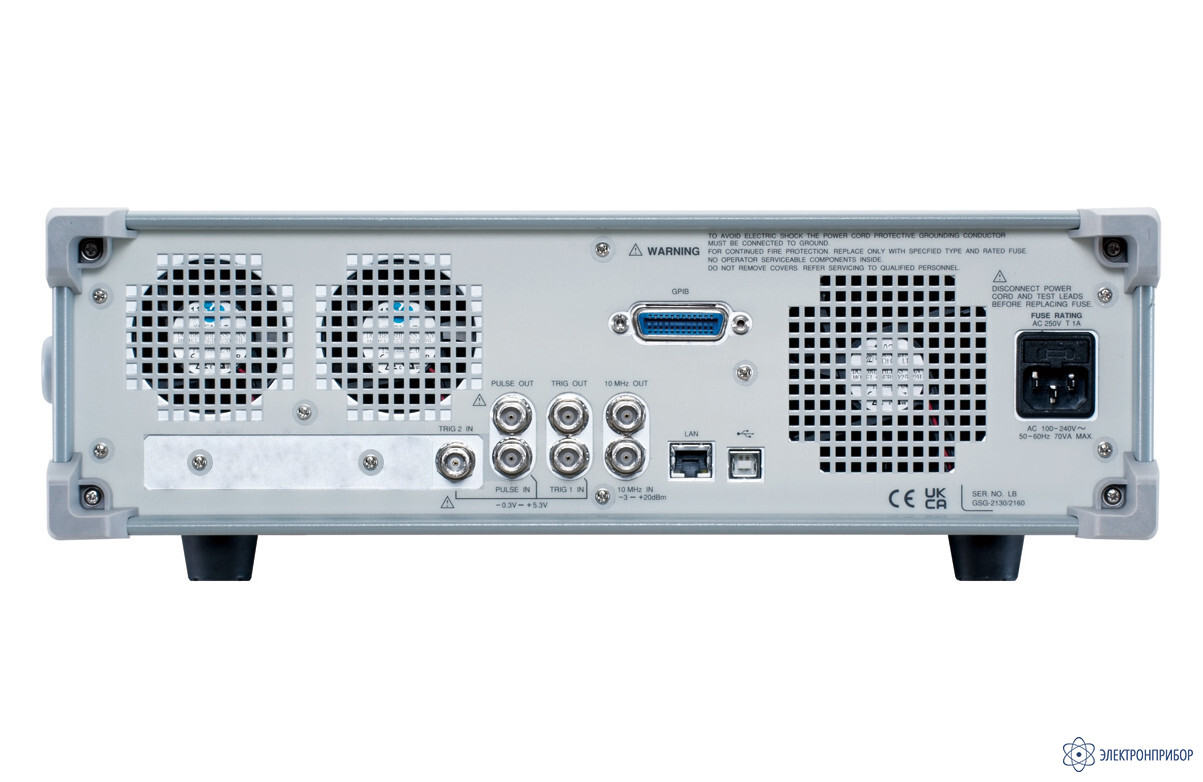

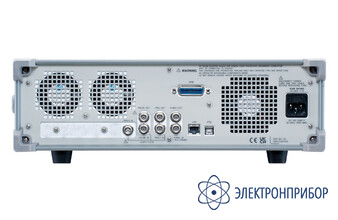

- интерфейсы: LAN, USB (USB TMC), GPIB поддержка команд ДУ SCPI.
-
-
Технические характеристики генератора сигналов высокочастотного векторного GSG-72060:
Параметр Значение Выходная частота Диапазон 9 кГц ... 6 ГГц Дискретность установки 0,001 Гц Пределы допускаемой относсительной погрешности установки частоты стандартно: ±1×10-6
опция: ±1×10-7ВЧ выход 50 Ом, N - тип Выходной уровень Диапазон установки уровня выходного сигнала, 50 Ом -140 дБм … 20 дБм Разрешение 0,01 дБ Абсолютная погрешность установки уровня
9 кГц ≤ f < 3 ГГц
3 ГГц ≤ f ≤ 6 ГГц
-110…-90 дБм
±1 дБ
±1,2 дБ-90 дБм…-60 дБм
±0,8 дБ
±1 дБ60 дБм…14 дБм
±0,6 дБ
± 0,8 дБАРУ (ALC) включено, температура 20˚С…30˚С.
АРУ (ALC) – автоматическая регулировка выходной мощностиДополнительная погрешн. установки уровня ±0,15
АРУ (ALC) выключеноКСВН ≤2,0 при уровне < -66 дБм, в диапазоне частот от 5 МГц до 3 ГГц Скорость переключения уровня ≤5 мс, АРУ (ALC) включено, гармоническое колебание Защита выхода максимально допустимое обратное напряжение: 25 Впост
максимальная обратная входная мощность: +25 дБм (1 мГц ≤ f ≤ 6 ГГц)Плотность фазовых шумов АРУ (ALC) включено, отстройка от несущей 20 кГц
<-112 дБн/Гц, частота несущей 100 МГц,
<-112 дБн/Гц, частота несущей 250 МГц,
<-112 дБн/Гц, частота несущей 1 ГГц,
<-108 дБн/Гц, частота несущей 2 ГГц,
<-107 дБн/Гц, частота несущей 3 ГГц,
<-102 дБн/Гц, частота несущей 6 ГГцАРУ (ALC) выключено, отстройка от несущей 20 кГц
<-122 дБн/Гц, частота несущей 5 МГц,
<-115 дБн/Гц, частота несущей 100 МГц,
<-117 дБн/Гц, частота несущей 250 МГц,
<-117 дБн/Гц, частота несущей 1 ГГц,
<-112 дБн/Гц, частота несущей 2 ГГц,
<-110 дБн/Гц, частота несущей 3 ГГц,
<-105 дБн/Гц, частота несущей 6 ГГцОстаточная ЧМ <2 Гц, полоса от 0,3 до 3 кГц, гармоническое колебание, несущая 1 ГГц Уровень гармонических искажений <-35 дБн, 9 кГц < f ≤ 6 ГГц, уровень <4 дБм Уровень негармонических искажений <-65 дБн, 1 МГц < f ≤ 5 МГц,
<-66 дБн, 5 МГц < f ≤ 187,5 МГц,
<-75 дБн, 187,5 МГц < f ≤ 750 МГц,
<-70 дБн, 750 МГц < f ≤ 1500 МГц,
<-62 дБн, 1500 МГц < f ≤ 3 ГГц,
<-56 дБн, 3 ГГц < f ≤ 6 ГГц
при отстройке от несущей >10 кГц, уровень >10 дБмСвипирование частота / уровень (ГКЧ) Режим свипирования шаговый (линейный или логарифмический), по списку Диапазон частот/уровня полный диапазон ВЧ выхода Режим работы однократный непрерывный Число точек свипирования шаговый режим: 2 … 65535
по списку: 1 … 4096Длительность точки 100 мкс … 100 с Источник синхронизации внешний, внутренний, ручной, по таймеру НЧ выход Формы сигнала синус, прямоугольник, пила/треугольник, DC, Гауссов шум Диапазон частот 0,1 Гц … 1 МГц – синус
0,1 Гц … 20 кГц – прямоугольник, пила
10 МГц - шумРазрешение 1 мГц Выходной уровень (50 Ом) 2 мВпик-пик … 6 Впик-пик НЧ выход 50 Ом, BNC - тип Амплитудная модуляция (внутренняя / внешняя) Диапазон установки коэффициента АМ 0 … 100 % Погрешность установки коэффициента АМ, % ±(0,015·Кам+1), f < 5 МГц
±(0,03·Кам+1), 5 МГц < f ≤ 4 ГГц
±(0,05·Кам+1), 4 ГГц < f ≤ 6 ГГц
при Кам ≤80 %, уровне выходного сигнала 0 дБм, частоте модуляции 1 кГцДискретность установки коэффициента АМ 0,01 % Частота модуляции 0,1 Гц … 100 кГц (f < 10 МГц)
0,1 Гц … 1 МГц (f ≥ 10 МГц)Коэффициент гармоник огибающей АМ 1,5 %, f < 5 МГц
2 %, 5 МГц < f ≤ 4 ГГц
3 %, 4 ГГц < f ≤ 6 ГГц
при Кам ≤80, уровне выходного сигнала <8 дБм, частоте модуляции 1 кГцЧастотная модуляция (внутренняя / внешняя) Девиация частоты максимум N*1 МГц Масштабный коэффициент N прямой цифровой синтез в диапазоне частот от 9 кГц до 1 МГц включительно 1 в диапазоне частот от 5 кГц до 187,5 МГц включительно 0,25 в диапазоне частот сверх 187,5 МГц до 375 МГц включительно 0,5 в диапазоне частот сверх 375 МГц до 750 МГц включительно 1 в диапазоне частот сверх 750 МГц до 1,5 ГГц включительно 2 в диапазоне частот сверх 1,5 ГГц до 3 ГГц включительно 4 в диапазоне частот сверх 6 ГГц до 6 ГГц включительно Дискретность установки девиации частоты 0,001·Δf или 1 Гц
(наибольшее из приведенных значений)Погрешность установки девиации частоты (Δf), Гц ±(0,02·Δf+20)
при Δf ≤50 кГц, при модулирующей частоте 1 кГцЧастота модуляции 0,1 Гц … 100 кГц (f < 10 МГц)
0,1 Гц … 1 МГц (f ≥ 10 МГц)Коэффициент гармоник ЧМ 0,2 % (частота ЧМ 1 кГц, девиация частоты ≤1 МГц) Фазовая модуляция (внутренняя/ внешняя) Девиация фазы максимум N*1 МГц или N*5 рад Дискретность установки девиации фазы 0,001 рад Погрешность установки девиации фазы (Δφ), рад ±(0,01·сφ + 0,1)
при Δφ≤5·N, при модулирующей частоте 1 кГцЧастота модуляции 0,1 Гц … 100 кГц (f < 10 МГц)
0,1 Гц … 1 МГц (f ≥ 10 МГц)Генератор импульсов (внутренняя/ внешняя) Вид выходного сигнала без синхронизации, синхронизированный, прямоугольные импульсы, одиночный импульс, парный импульс, пачки импульсов Импульсный вход -0, 5 В … 5 В, VIL=VIH=1,5 В Длительность фронта/среза импульса <20 нс Подавление в паузе 70 дБ (5 МГц < f ≤ 3 ГГц); 45 дБ (3 ГГц < f ≤ 6 ГГц) Частота повторения 0,1 Гц … 10 МГц Период следования 100 нс … 42 с (разрешение: 10 нс) Длительность импульса 50 нс … период - 10 с (разрешение: 10 нс) Число импульсов в пакете 1 … 2047 Общие данные ЖК-дисплей диагональ 17,78 см, разрешение: 1024 х 600 точек Память встроенная Flash 16 ГБ, поддержка USB Flash дисков Напряжение питания 100 … 240 В (автовыбор) Частота питающей сети 50/60 Гц Потребляемая мощность не более 90 Вт Рабочая температура 0…50 °С Интерфейсы LAN, USB-Device, GPIB Габаритные размеры 430 × 140 × 540 мм (Ш х В х Г) Масса не более 11,5 кг Возможности одновременной модуляции генератора сигналов высокочастотного векторного GSG-72060:
Амплитудная Частотная Фазовая Импульсная Амплитудная ● ● (●) Частотная ● X ● Фазовая ● X ● Импульсная (●) ● ● ● – совместимо
(●) – совместимо с ограничениями
X – не совместимо -
Комплект поставки GSG-72060
№ Наименование Количество 1 Генератор сигналов высокочастотный векторный GSG-72060 1 -
