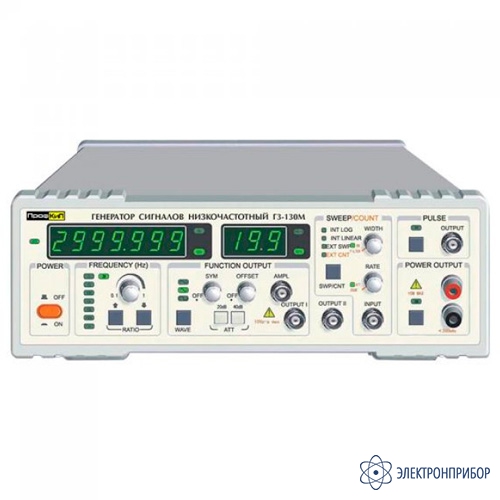

ПрофКиП Г3-130М — генератор сигналов низкочастотный

Код товара: 61536

  • Назначение генератора сигналов низкочастотного ПрофКиП Г3-130М:

    Генератор сигналов низкочастотный ПрофКиП Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.

    Особенности генератора сигналов низкочастотного ПрофКиП Г3-130М:

    • Диапазон частот: 0.1 Гц … 3 МГц;
    • Различные формы сигнала: синусоида, меандр, треугольная форма и другие;
    • Импульсная и частотная модуляция;
    • Плавно регулируемое смещение постоянной составляющей;
    • Защита выхода;
    • Встроенный частотомер;
    • Высокая надежность.

  • Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-130М:

    Параметр Значение
    Выходные параметры
    Частотный диапазон для синуса 0,1 Гц … 3 МГц
    Форма сигналов Синус, меандр, треугольник и т.д.
    Выходной импеданс Функциональный выход: 50 Ом TTL /CMOS: 600 Ом
    Амплитуда выходного сигнала (функциональный выход) 10 Впик-пик (с нагрузкой 50 Ом);
    20 Впик-пик (с нагрузкой 1 МОм)
    Выходной аттенюатор 0 дБ /20 дБ /40 дБ /60 дБ
    Постоянное смещение -5 В … +5 В ±10% (50 Ом);
    -10 В … +10 В ±10% (1 МОм)
    Симметрия 20% … 80% или 50%
    Коэффициент искажения 10 Гц … 100 кГц < 1%
    Линейность треугольной волны 90%
    Время нарастания и спада прямоугольного сигнала 25 нс
    TTL уровень выходного сигнала Низкий ≤ 0,8 В;
    высокий ≥ 1,8 В
    CMOS уровень выходного сигнала 3 Впик-пик … 15 Впик-пик регулируемый
    Режим развертки Линейный /логарифмический VCF
    Выходная мощность 10 Вт (передний фронт прямоугольной волны < 1 мкс);
    (5 Вт свыше 100 кГц ёмкость нагрузки ≥ 4 Ом)
    Частотомер
    Разрядность дисплея 7-разрядный
    Диапазон частот 0,1 Гц … 50 МГц
    Выходной импеданс 500 кОм /30 пФ
    Временная развертка 10 МГц
    Точность Точность временной развертки ± подсчет
    Аттенюатор -20 дБ
    Стабильность 5 х 10-5 /день
    Общие характеритики
    Питание 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
    Габаритные размеры 285 х 90 х 360 мм
    Вес 1,75 кг

  • Комплект поставки ПрофКиП Г3-130М

    № Наименование Количество
    1 Генератор сигналов низкочастотный ПрофКиП Г3-130М 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
