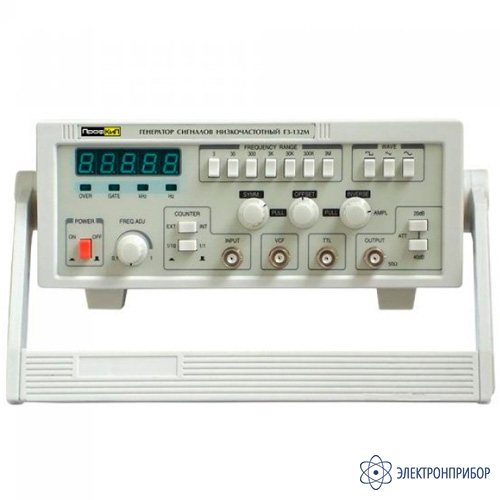

ПрофКиП Г3-132М — генератор сигналов низкочастотный

Код товара: 61538

  • Назначение генератора сигналов низкочастотного ПрофКиП Г3-132М:

    Генератор сигналов низкочастотный ПрофКиП Г3-132М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.03 Гц до 3 МГц.

    Особенности генератора сигналов низкочастотного ПрофКиП Г3-132М:

    • Форма сигнала: синус, меандр, треугольник и другое;
    • Диапазон частот: 0.03 Гц … 3 МГц;
    • Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала);
    • Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ;
    • Плавное изменение симметрии выходного сигнала;
    • Плавное изменение постоянной составляющей выходного сигнала;
    • VCF вход позволяет реализовать свип-режим или режим ЧМ;
    • Возможность получения пилообразного сигнала и инверсии выходных сигналов.

  • Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-132М:

    Параметр Значение
    Основной выход
    Диапазон частот 0,03 Гц … 3 МГц
    Форма сигналов Синусоидальный, меандр, треугольник и т.д.
    Выходное сопротивление 50 Ом ±10%
    Амплитуда выходного сигнала ≥ 20 Впик-пик (без нагрузки)
    Ослабление выходного сигнала 0 дБ /20 дБ /40 дБ /60 дБ
    Сдвиг по постоянному току 0 В … ±10В регулируемый
    Симметрия 10% … 90%
    Синусоидальный сигнал
    Коэффициент искажения 10 Гц … 100 кГц < 1%
    Частотный отклик 0.2 Гц … 100 кГц ≤ ±0.5 дБ;
    100 кГц … 2 МГц ≤ ±1 дБ
    Меандр
    Время нарастания и спада < 100 нс
    TTL Выход
    Время нарастания и спада ≤ 1 мкс
    Нижний уровень ≤ 0.4 В
    Верхний уровень ≤ 3.5 В
    Импеданс 600 Ом
    Вход управления частотой напряжением (VCF)
    Выходное напряжение -5 В … 0 В
    Полное выходное сопротивление 10 кОм ±10%
    Частотомер
    Дисплей 5 знаков
    Частотный диапазон 1 Гц … 15 МГц
    Полное входное сопротивление ≥ 1 МОм /20 пФ
    Чувствительность 100 мВ
    Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
    Точность ≤ 0.003% ±1 значение
    Максимально допустимое входное сопротивление 150 В (с аттенюатором)
    Входной аттенюатор 0 дБ /20 дБ
    Общие характеритики
    Питание 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
    Габаритные размеры 310 х 80 х 230 мм
    Вес 1,75 кг

  • Комплект поставки ПрофКиП Г3-132М

    № Наименование Количество
    1 Генератор сигналов низкочастотный ПрофКиП Г3-132М 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
