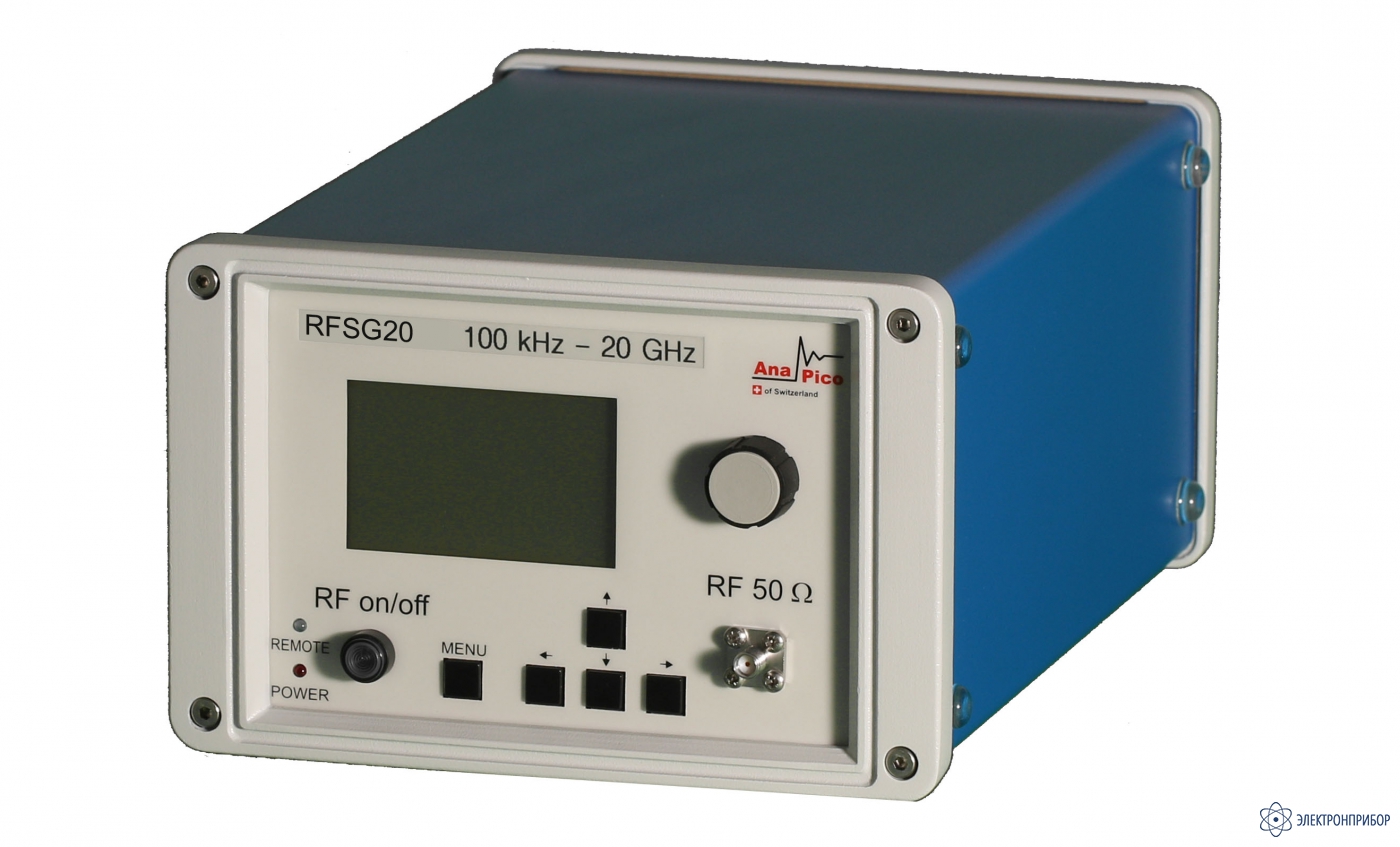

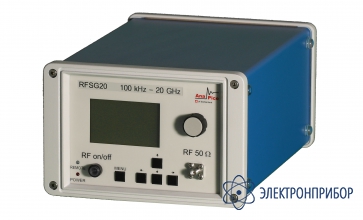

RFSG20 — генератор сигналов
Код товара: 52093-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
67514-17 до 10.05.2027
-
Производитель
Описание генератора сигналов RFSG20:
RFSGXX представляет собой серию малошумящих быстродействующих микроволновых генераторов сигналов, охватывающих диапазоны частот от 100 кГц и до 12, 20 и 26,5 ГГц соответственно, с разрешением 0,001 Гц.
Генераторы RFSGXX обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерации частот и дробному делителю частоты достигаются низкий уровень фазового шума в одной боковой полосе и дискретность 1 мкГц.
В стандартное исполнение RFSGXX заложены амплитудная модуляция (АМ), широкополосная частотная модуляция (ЧМ) с низким уровнем искажений, ФМ, частотная и фазовая манипуляции, линейная частотная модуляция (ЛЧМ) и импульсная модуляция на базе внутреннего генератора последовательности импульсов. Предусмотрены три внутренних источника модуляции. Все режимы модуляции RFSGXX допускают комбинирование. Это позволяет генерировать сложные модулирующие сигналы для современных систем связи и определения местоположения. Сочетание импульсной модуляции и ЧМ позволяет получать эффект Допплера и ЛЧМ-сигналы. Одновременное использование АМ и импульсной модуляции дает возможность формировать типы сигналов, встречающиеся в импульсных РЛС с вращающейся антенной. Комбинация ЧМ и АМ может служить для проверки эффектов замирания в приемниках ЧМ-сигналов.
Все модели RFSGXX обеспечивают быстрые аналоговое и цифровое свипирование, в том числе свипирование по списку, при котором можно по отдельности задавать частоту, мощность и время выдержки. Гибкие возможности запуска упрощают синхронизацию в средах проведения испытаний.
Во всех моделях RFSGXX используется сверхстабильный опорный генератор (термостатированный кварцевый генератор) с частотой 100 МГц и температурной компенсацией, что обеспечивает минимальный уход частоты, а также поддерживается фазовая синхронизация с любым стабильным внешним опорным генератором с частотой в диапазоне
-
-
Технические характеристики генератора сигналов RFSG20:
Параметр Минимальные Типовые Максимальные Примечание Диапазон частот 100 МГц 12,0 Ггц
20,0 Ггц
26,5 ГгцRFSG12
RFSG20 с возможностью настройки на 20,5 ГГц
RFSG26 с возможностью настройки на 30 ГГцРазрешение 0,001 Гц Дискретность установки фазы 0,1 Град Время установки частоты 20 мкс
20 мкс100 мкс
200 мкс< = SN XX-xxx2xxxxx-XXXX
>= SN XX-xxx3xxxxx-XXXXПериод обновления частота Режим качания частоты, по списку 400 мкс 400 мкс время от получения команды SCPI Уровень фазовых шумов на частоте 1 ГГц Отстройка 20 кГц -130 дБн/Гц См. графики измерения фазового шума. Джиттер 68 Fs скз В диапазоне частот от 10 Гц до 1 МГц Частота спектра
Гармоники
Суб-гармоники-40 дБн
-80 дБе-30 дБн
-70 дБнPиз = + 10 дБм Негармонические искажения
< 1 МГц
> 1 МГц-70 дБн
-75 дБн-60 дБн
-65 дБнPиз = + 10 дБм Паразитная ЧМ при 1 ГГц 3 Гц 0,3 Кгц Кому 3 Кгц,
Взвешенный (МСЭ-Т)12 Гц 0,03 Кгц Кому 23 Кгц Уровень мощности Диапазон
Без опции PE3 С опцией PE3-30 дБм -120 дБм 18 дБм 17 дБм > 10 Мгц
См. Графики на стр 8Разрешение установки уровня 0,01 дБ Погрешность установки уровня 0,3 дБ
0,5 дБ
1,5 дБ< 0,8 дБ
< 1,3 дБ-20 до + 10 к дБм
-80 до-20 или > 10 дБм
<-80 дБмВыходное сопротивление
КСВ50 Ом
1,5
1,71,8
2,0< 3 ГГц
> 3 ГГцВход опорного генератора 8 МГц 200 МГц Программируется пользователем Уровень -5 дБм 0 дБм + 13 дБм Диапазон захвата +/-1,0
PpmВходное сопротивление 50 Ом Внутренний опорный генератор 10 МГц Точность внутреннего опорного генератора ± 40 млрд.долей Калибруется
при температуре 23 ± 3 °CТемпературная нестабильность частота (0 до 50 Градусов) ± 100 Ppb Уход частоты опорного генератора за год 0,5 млн.доли Уход частоты за день (после 30 дней работы) 5 млрд.д Время прогрева 5 Мин Выход внутреннего опорного генератора +0 дБм
50 ОмЗащита от обратной мощности Напряжение постоянного тока 30 В РЧ Мощность 36 дБм Размеры Исключая Соединители Ш x Д x В172 x 250 x 106 Мм Включая Соединители Ш x Д x В 172 x 273 x 106 Мм Диапазон частот 1 Гц
1 Гц3 Мгц
1 Мгц
50 КгцДискретность по частоте 0,1 Гц Размах выходного напряжения 10 мВ 5 В 2 В Гармонические искажения синусоидального сигнала 1% Выход Сопротивление 50 Ом
КМОПИмпульсная модуляция
Отношение уровней вкл/выкл70 дБ Частота повторения DC 5 МГц Ширина импульса 30 нс
50 мксВремя нарастания/спада 5 нс Количество импульсов в последовательности 2 4192 Ширина импульсов 30 нс 100 мкс Видео Пе -40 дБ Внешних Вход Амплитуда 1 В Частотная модуляция
Максимальное значение девиации
(Пик)> 2 МГц
N x 100 МГцМодулирующий сигнал Синус, Треугольник,FSK Частота модуляции 1 Гц/DC 800 кГц Чувствительность по внешнему входу Гармонические искажения < 1% Фазовая модуляция
Девиация0 N*80 рад Частота девиации 1 Гц 800 КГц >-3 дБ полоса пропускания Модулирующие сигналы Синус, Треугольник,FSK Чувствительность по внешнему входу N 40 рад для
1 Впик-пикГармонические искажения < 1% Частота модуляции 1 кГц и/или
N*20 рад девиацияЧастота Диапазон 1 Гц
1 Гц3 Мгц
1 Мгц
50 КгцСинус
Треугольник
МеандрЧастота Разрешение 0,1 Гц Пиковая амплитуда выходного напряжения 10 мВ 5В 2 В Синус, Треугольник
Меандр (CMOS Выход)Гармонические искажения 1% < 100 Кгц, 1 Vpp Выходное сопротивление 50 Ом
CmosСинус, Треугольник,
меандрВидеосигнал внутреннего импульсного модулятора Выход КМОП Период 30 нс 50 с Ширина импульса 15 нс 50 с Время выдержки 10 нс Trigger OUT Режим синхронизации для нескольких источников Режимы Запуск начала свипирования
Запуск на каждую точкуТриггер Сигнала Импульса Ширина 100 нс Виды запуска Непрерывной, однократный, по окнам, по затвору Источник запуска RF кнопка, внешний, по шинам
(GPIB, LAN, USB)Режимы запуска Непрерывный, запуск-работа, сброс-
работа»Задержка запуска Подл. уточн Погрешность запуска 5 мкс Задержка внешнего запуска 50 мкс 40 с Разрешение внешнего запуска 15 нс Счетный цикл запуска 1 255 Полярность запуска По переднему фронту по заднему фронту -
Комплект поставки RFSG20
№ Наименование Количество 1 Генератор сигналов - RFSG20 1 -
