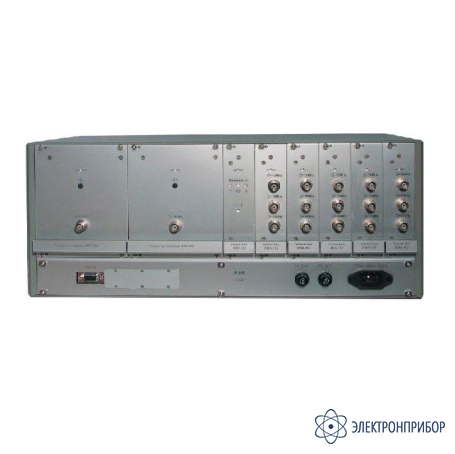

RRS-002 — генератор опорный рубидиевый

Код товара: 47543

    • Производитель

      RUKNAR

    Назначение генератора опорного рубидиевого RRS-002:

    Генератор опорный рубидиевый RRS-002 предназначен для использования в качестве источника высокостабильных синусоидальных сигналов повышенной надёжности в аппаратуре измерения частоты и времени, в системах навигации, телефонной и радиосвязи, в телекоммуникационных сетях. Высокая надёжность обеспечивается резервированием основных блоков генератора и автоматическим переходом с активного источника сигнала на резервный.

    Описание генератора опорного рубидиевого RRS-002:

    Генератор опорный рубидиевый RRS-002 выполнен в стоечном исполнении 19 дюймов с выстой 4U. Прибор обеспечивает до 15 независимых выходов сигнала с частотой 10 МГц. Контроль основных параметров и переключение источников сигнала осуществляется через интерфейс RS-485. Высокая надёжность обеспечивается резервированием основных блоков генератора, имеет два рубидиевых генератора и автоматически переходит с активного источника сигнала на резервный.

  • Технические характеристики енератора опорного рубидиевого RRS-002:

    Параметр Значение
    Номинальное значение частоты выходного сигнал, МГц 5; 10
    Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах 1,0 ± 0,2
    Максимальное количество независимых выходов, шт 15
    Относительная погрешность по частоте при выпуске, отн. ед., в пределах ± 2·10-11
    Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах ± 1·10-11
    Относительная погрешность воспроизведения частоты, отн. ед., не более 2·10-11
    Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
    за 1 с
    за 10 с
    за 100 с
    за 1 сут
    1,4·10-11
    5,0·10-12
    3,0·10-12
    5,0·10-12
    Относительное изменение частоты в диапазоне рабочих температур от 0 до + 50 °C, отн. ед., не более ±3·10-10
    Диапазон перестройки частоты выходного сигнала, отн. ед., не менее 2·10-9
    Подавление cоcтавляющей 20 МГц в спектре выходного сигнала, дБ, не менее 30
    Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более
    при отстройке от несущей
    на 10 Гц
    на 110 Гц
    на 1 кГц
    на 10 кГц

    - 90
    - 130
    - 140
    - 150
    Напряжение питания, В ~ 220 В; 50 Гц
    Потребляемая мощность, В·А, не более 90
    Габаритные размеры (длина×ширина×высота), мм, не более 415 х 483 х 185
    Масса, кг, не более 10

  • Комплект поставки RRS-002

    № Наименование Количество
    1 Генератор опорный рубидиевый RRS-002 1
    2 Комплект эксплуатационной документации 1
    3 Ящик укладочный 1
