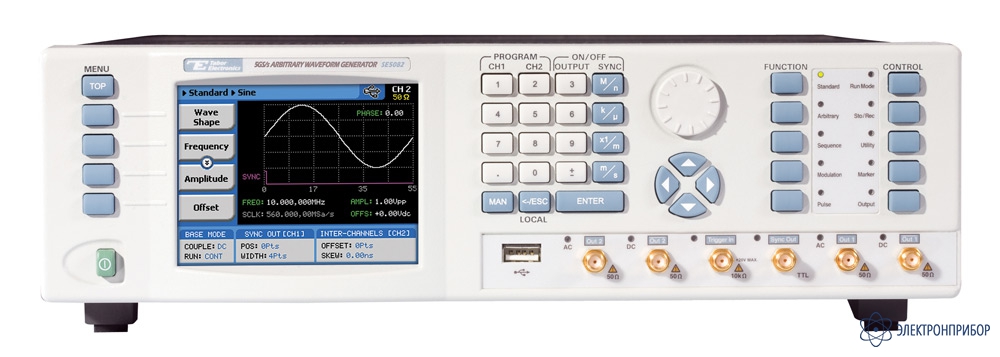

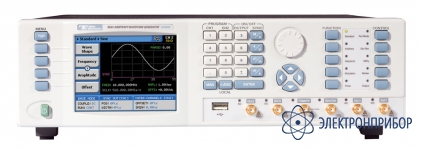

SE5082 — генератор сигналов произвольной формы

Код товара: 46850
  • 2 варианта исполнения

    Особенности генератора сигналов произвольной формы SE5082:

    • Число выходных каналов: 2;
    • Максимальная частота выходного сигнала: до 2,5 ГГц – синус, до 1,25 ГГц – меандр/ импульс, до 300 МГц для остальных;
    • Опция Module-RF для увеличения частоты выходного сигнала до 7 ГГц (субдискретизация сигнала во второй зоне Найквиста);
    • Частота дискретизации до 5 ГГц;
    • Амплитуда сигнала до 2 Впик-пик на нагрузке 50 Ом (дифференциальный выход), до 4 Впик-пик с опцией Module-HV;
    • Длительность фронта/среза ≤200 пс;
    • Работа с несколькими зонами Найквиста (до 4-й зоны);
    • Разрядность ЦАП 14 бит;
    • Регулировка временного сдвига между каналами от -3нс до +3 нс с разрешением 10 пс;
    • Независимая или синхронизированная работа каналов ;
    • Память для формирования сигнала 32 МБ (опция – 64 МБ);
    • Различные Виды модуляции: АМ, ЧМ, ГКЧ, ЧМн, АМн, (n)PSК, (n)QAM;
    • Специальный интерфейс управления последовательностью;
    • Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск;
    • Генератор линейно-изменяющейся частоты (Chirp);
    • Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме;
    • ПО для формирования сигнала произвольной формы;
    • Синхронизация нескольких генераторов;
    • Большой цветной ЖК-дисплей (диагональ 4 дюйма);
    • Интерфейсы ДУ: USB, LAN, GPIB;
    • Гарантия 5 лет.

  • Технические характеристики генератора сигналов произвольной формы SE5082:

    Параметр Значение
    Количество каналов 2
    Тип разъема основного сигнала SMA
    Виды выходного сигнала Синус, треугольник, прямоугольник , импульс, пила, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение
    Частотный диапазон 1 Гц – 2,5 ГГц – для синуса (до 7 ГГц с опцией Module - RF) 1 Гц –
    1,25 Г Гц – для импульсного сигнала и прямоугольника
    1 Гц – 30 0 МГц – для остальных типов сигналов
    Разрешение по частоте 12 знаков
    Погрешность установки частоты ±1*10- 6 , при темпера туре от 19 °С до 29 °С
    Дополнительная погрешность:
    ±1*10- 6 / °С , при температуре до 19 °С и свыше 29 °С
    Стабильность опорного генератора ±1*10- 6/Год
    Начальная фаза - 360 ° ... +360 ° (разрешение: 0,01 ° )
    Гармонические искажения
    HBW
    MBW
    HV
    RF    		 2 - я гармоника 3 - я гармоника
    < - 55 дБн < - 50 дБн
    < - 55 дБн < - 50 дБн
    < - 50 дБн < - 45 дБн
    < - 60 дБн < - 45 дБн
    Фазовые шумы -115 дБн/Гц (отстройка 10 кГц)
    Режим Одинарный или парный, инвертированный или нормальный
    Период следования MBW / HBW : 800 пс ... 1,6 с (разреш. 200 пс); HV : 4 нс ... 1,6 с (разреш. 1 нс)
    Длительность импульса MBW / HBW : 800 пс ... 1,6 с (разреш. 200 пс); HV : 4 нс ... 1,6 с (разреш. 1 нс)
    Длительность фронта/сре за MBW / HBW : ≤ 200 пс; HV : ≤ 600 пс
    Задержка MBW / HBW : 200 пс ... 1,6 с; HV : 1 нс ... 1,6 с
    Диапазон выходного уровня (50 Ом) MBW / HBW : 50 мВпик - пик ... 1 Впик - пик; HV : 50 мВпик - пик ... 2 Впик - пик
    Число уровней 1 ... 1000
    Время шага 400 пс ... 1 с
    Память 100 кБ
    PRBS PRBS 7, PRBS 9, PRBS 11, PRBS 15, PRBS 23, PRBS 31 или пользовательский С корость передачи данных: 1 бит/с ... 1 Гбит/с
    Диапазон частот Определяется используемой частотой дискрети зации
    Частота дискретизации От 10 МГц до 5 ГГц
    Память 32 МБ - стандартно, 64 МБ - опция
    Минимальный размер сегмента 384 байт а (разрешение 32 байта)
    Количество сегментов 1...32000
    Разрешение по вертикали 12 бит
    Формирование последовательности 1 . .. 1000 сценариев
    3 ... 49152 шагов
    1 ... 16.000.000 циклов повторения сегмента
    Формирование последовательности последовательностей 1 сценарий
    3 ... 1000 шагов
    1 ... 1.000.000 циклов повторения последовательности
    Управление Через ПО или порт управления последовательностью
    Общие характеристики Форма несущей: синус, прямоугольник, треугольник
    Частота несущей: 10 кГц ... 2,5 ГГц
    Источник модулирующего колебания: внутренний
    ЧМ Форма модуляции: синус, прямоугольник, треугольник, пила
    Частота модуляции: 100 Гц ... 250 МГц
    Девиация: 10 МГц ... 1,25 ГГц
    АМ Форма модуляции: синус, прямоугольник, треугольник, пила
    Частота модуляции: 100 Гц ... 100 МГц
    Глубина модуляции: 0 ... 200 %
    ЧМн, АМн Скорость : 100 Мбит/с ... 1 Гбит/с
    Число скачков: 2 ... 256
    Длительность скачка: 1 нс ... 10 с
    (n)PSK, (n)QAM Типы модуляции : PSK, BPSK, QPSK, OQPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM , пользовательская
    Символьная скорость: 100 Мбит/с ... 1 Гбит/с
    Погрешность: 1*10 - 6
    ГКЧ / Chirp Тип, направление: линейное/ логарифмическое, прямое/обратное
    Длительность качания: 0,5 мкс ... 9,999 мс
    Выходное сопротивление 50 Ом
    Связь по выходу / тип выхода DC / несимметричный или дифференциальный
    Время нарастания/спада ≤ 200 пс
    Полоса частот 3 ГГц
    Выходной уровень Несимметричный выход: 100 мВ – 1 Впик - пик Д ифф еренциальный выход : 20 0 мВ – 2 Впик - пик
    Разрешение по амплитуде 4 знака
    Погрешность установки амплитуды ± (3 % + 5 мВ) , смещение – 0 В
    Постоянное смещение - 500 м В ... + 500 м В
    Погрешность установки постоянного смещения ± (5 % + 5 мВ)
    Выброс 6 %
    Выходное сопротивление 50 Ом
    Связь по выходу / тип выхода DC / несимметричный или дифференциальный
    Время нарастания/спада ≤ 150 пс
    Полоса частот 4 ГГц
    Выходной уровень Несим метричный выход: 100 мВ – 1,5 Впик - пик
    Дифференциальный выход : 20 0 мВ – 3 Впик - пик
    Разрешение по амплитуде 4 знака
    Погрешность установки амплитуды ± (3 % + 5 мВ) , смещение – 0 В
    Постоянное смещение - 100 мВ ... + 100 мВ
    Погрешность установки постоянного смещения ± (5 % + 5 мВ)
    Выброс 6 %
    Тип разъема SMA на передней панели
    Входное сопротивление 10 кОм , 50 кОм (переключаемо)
    Полярность Положительная, отрицательная, положительная и отрицательная
    Защита вход ± 20 Впост
    Диапазон частот 0 ... 15 МГц
    Управление уровнем запуска Диапазон: - 5 В ... +5 В на 50 Ом; - 10 В ... +10 В на 1 кОм
    Разрешение: 12 бит (2,5 мВ)
    Погрешность установки: ± (5 % + 2, 5 мВ)
    Чувствительность: 0,2 Впик - пик
    Минимальная длительность импульса 10 нс
    Тип разъема BNC на задней панели
    Входное сопротивление 1 0 к Ом
    Полярность Положительная, отрицательная, положительная и отрицательная
    Защита вход ± 20 Впост
    Диапазон частот 0 ... 15 МГц
    Управление уровнем запуска Диапазон: - 5 В ... +5 В
    Разрешение: 12 бит (2,5 мВ)
    Погрешность установки: ± (5 % + 2, 5 мВ)
    Чувствительность: 0,2 Впик - пик
    Минимальная длительность импульса 10 нс
    Тип разъема BNC на задней панели
    Входная частота 10 МГц ... 100 МГц
    Входное сопротивление 50 Ом
    Входной уровень 0 дБм ... 10 дБм
    Диапазон частот 10 кГц ... 5 ГГц
    Делитель частоты 1/1, 1/2, 1/4, 1/256
    Защита входа 15 дБм
    Источник Канал 1, Канал 2, Канал 1 и Канал 2
    Режимы запуска Непрерывный, удержание, ожидание, детектирование, прерывание , перезапуск , по пакету, по строб импульсу, по заданной длительности импульса (10 нс ... 2 с)
    Задержка запуска 100 нс ... 2 с – внешний запуск
    152 ... 8,000,000 SCLK периодов – внутренний запуск
    Начальный сдвиг фаз 200 пс
    Регулировка 0 ... до длительности сигнала (по числу точек)
    Разрешение 8 точек
    Точно:
    - 3 нс ... 3 нс
    Разрешение 10 пс
    Начальный сдвиг фаз от 20 нс
    Регулировка - 5 нс ... 5 нс
    Разрешение 10 пс
    Интерфейсы USB (2 шт – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью
    Дополнительные выходы Маркеры
    Дисплей TFT с подсветкой, разрешение 320x240, диагональ 4 “
    Напряжение питания От 100 В до 240 В (± 15 %), 50 / 60 Гц
    Потребляемая мощность 150 ВА
    Габаритные размеры (ШхВхГ) 315 × 102 × 425 мм - с ножками
    315 × 88 × 425 мм - без ножек
    Масса 4,5 кг
    Условия эксплуатации от 0 до + 40 °С, влажность не более 85 %
    Условия хранения от - 40 до + 70 °С

  • Комплект поставки SE5082

    № Наименование Количество
    1 Генератор сигналов произвольной формы SE5082 1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
    4 ПО 1
