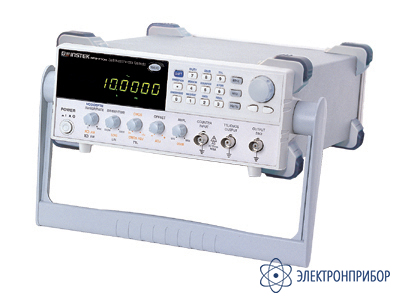

SFG-2107 — генератор

Код товара: 21700
  • 29967-05

    Краткие характеристики SFG-2107:

    • Частотный диапазон 0,1Гц ... 7МГц
    • Форма сигнала: синус, треугольник, пила, прямоугольник
    • Регулировка асимметрии формы сигнала
    • Добавление постоянного смещения
    • 2-ступенчатый аттенюатор (-20дБ x 2) с плавной регулировкой
    • Функция внешнего управления частотой
    • Регулируемый ТТЛ/КМОП-выход
    • Цифровой дисплей, встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты
    • Линейное/логарифмическое свипирование, внутренняя/внешняя АМ/ЧМ-модуляция

  • Технические характеристики SFG-2107:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон (для синуса и меандра) 0,1 Гц … 7 МГц
    Частотный диапазон (для треугольника) 0,1 Гц … 1 МГц
    Разрешение по частоте 0,1 Гц
    Погрешность установки ± (20x10-6 )
    Амплитуда > 10 Впик (на 50Ом)
    Неравномерность АЧХ (синус относительно 1 кГц) < ± 0,3 дБ (0,1 Гц – 1 МГц)
    < ± 0,5 дБ (1 МГц – 4 МГц)
    < ± 2 дБ (4 МГц – 10 МГц)
    Выходное сопротивление 50 Ом ± 10%
    Аттенюатор 2 x ( -20 дБ ± 1 дБ)
    Постоянное смещение ± 5 В (на 50 Ом)
    Асимметрия формы 0,2…0,8 (до 1 МГц) – плавная регулировка с разрешением 0,01
    Дисплей 9-разрядный, СД-индикаторы
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) > - 55 дБн, 0,1 Гц – 200 кГц
    > - 40 дБн, 0,2 МГц – 4 МГц
    > - 30 дБн, 4 МГц – 10 МГц
    ТРЕУГОЛЬНЫЙ СИГНАЛ Нелинейность £ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ± (1% от периода + 4 нс), 0,1 Гц…100 кГц
    Время нарастания/спада £ 25 нс (макс. уровень 50 Ом)
    КМОП-ВЫХОД Выходной уровень От (4 ± 1) В до (14,5 ± 0,5) В с плавной регулировкой
    Время нарастания / спада £ 120нс
    ТТЛ-ВЫХОД Выходной уровень ³ 3В
    Коэффициент нагрузки 20 ТТЛ-элементов
    Время нарастания/спада £ 25 нс
    СВИПИРОВАНИЕ ПО ЧАСТОТЕ Глубина свипирования 100:1 – плавно регулируется
    Цикл свипирования 1 с…30 с – плавно регулируется
    Режимы свипирования Линейный/логарифмический (выбирается переключателем)
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ Глубина АМ 0…100%
    Частота модуляции 400 Гц (внутренняя) / 0…1 кГц (внешняя)
    Частота несущей 100 Гц…5 МГц (-3 дБ)
    Чувствительность входа £ 10 В (при 100% АМ)
    ЧАСТОТНАЯ МОДУЛЯЦИЯ Девиация частоты 0…± 5% на частоте 1 МГц
    Частота модуляции 400 Гц (внутренняя)/ 0…1 кГц (внешняя)
    Чувствительность входа £ 10 В (при 10% ЧМ)
    ЧАСТОТОМЕР Частотный диапазон 5 Гц…150 МГц
    Разрешение 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
    Погрешность опорн. ген-ра ± 2x10-5 (23°С ± 5°С) после 30 мин. работы
    Входной импеданс 1 МОм/150 пФ
    Чувствительность £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
    Габаритные размеры 107 x 266 x 293 мм
    Масса Приблизительно 3,2 кг
