R&S®SMB100A,

Генераторы импульсов и сигналов

SMB100A — генератор сигналов

Код товара: 46644
  • 50188-12

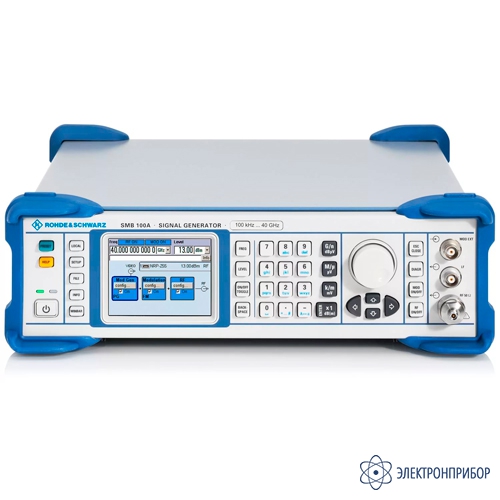

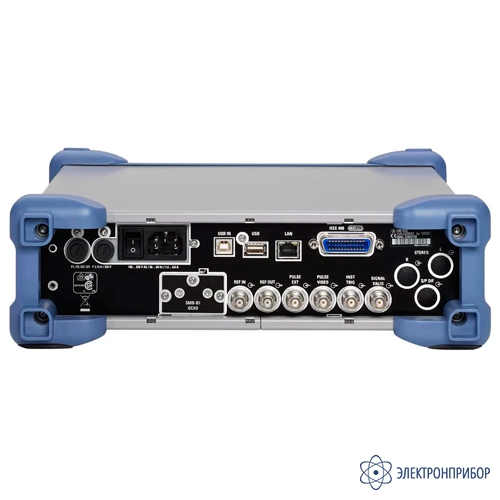

    Генератор сигналов SMB100A Генератор сигналов SMB100A

    • Гарантия

      3 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      50188-12 до 30.05.2027

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1406.6000.02

    Назначение генератора сигналов SMB100A:

    Технические характеристики аналогового генератора сигналов SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности генератора и чистоты сигнала. Широкий частотный диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнейших радиочастотных приложений. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.

    Особенности генератора сигналов SMB100A:

    • Выходная мощность, при которой обеспечивается соблюдение характеристик, превышает +18 дБм в широком диапазоне частот 1 МГц – 12,75 ГГц;
    • Типовой максимальный уровень составляет +25 дБм (с превышением номинального уровня) по всему диапазону частот вплоть до 12,75 ГГц;
    • Низкий фазовый шум в режиме SSB-модуляции (типовое значение): -128 дБн [здесь и далее "н" означает "ниже уровня несущей"] (смещение несущей 20  кГц, частота несущей 1 ГГц, ширина полосы измерения 1 Гц);
    • Очень низкий фазовый шум в режиме SSB-модуляции даже на низких выходных частотах (вместо преобразователя с понижением частоты   использован новый синтезатор сигнала DDS-типа от 9 кГц до 23,4375 МГц);
    • Подавление  негармонических составляющих (типовое значение): -85 дБн (смещение несущей >10 кГц, частота несущей <1,5 ГГц);
    • Низкий уровень широкополосного шума (типовое значение): -152 дБн (смещение несущей >10 МГц, частота несущей 1 ГГц, уровень >5 дБм);
    • Уровень гармоник (типовое значение): -30 дБн на максимальной выходной мощности, при которой обеспечивается соблюдение характеристик, равной +18 дБм;
    • Гибкость конструкции позволяет обслуживать устройство на месте эксплуатации или силами сервисного центра компании Rohde & Schwarz;
    • Простота и понятность конструкции (устройство состоит всего из 4 заменяемых модулей) обеспечивает малое время ремонта;
    • Калиброванные сменные модули делают полную калибровку и подстройку ненужными;
    • Встроенная функция самотестирования модулей упрощает процесс поиска и устранения  неисправностей;
    • Возможность проверки точности установки уровней и автоматической коррекции уровней при  подключении датчика мощности семейства NRP (доступен с апреля 2008 г.).

  • Технические характеристики генератора сигналов SMB100A:

    Параметр Значение
    Частота
    Диапазон частот с опцией SMB-B101 9 кГц – 1,1 ГГц
    с опцией SMB-B102 9 кГц – 2,2 ГГц
    с опцией SMB-B103 9 кГц – 3,2 ГГц
    с опцией SMB-B106 9 кГц – 6 ГГц
    с опцией SMB-B112 100 кГц – 12,75 ГГц
    с опцией SMB-B112L 100 кГц – 12,75 ГГц
    с опцией SMB-B120 100 кГц – 20 ГГц
    с опцией SMB-B120L 100 кГц – 20 ГГц
    с опцией SMB-B140 100 кГц – 40 ГГц
    с опцией SMB-B140L 100 кГц – 40 ГГц
    Время установки Режим SCPI
    Режим списка    		 < 3 мс (тип. знач. 1,6 мс
    <1 мс
    Уровень
    Максимальная выходная мощность f = 1 МГц – 6 ГГц >+18 дБм
    До +25 дБм в режиме превышения номинального уровня
    Нестабильность уровня f = 200 МГц – 3 ГГц < 0,5 дБ
    Время установки Режим SCPI
    Режим списка    		 < 2,5 мс (тип. знач. 1,2 мс
    <1 мс
    Подпитка f = 1 МГц – 1 ГГц
    f = 1 ГГц – 2 ГГц
    f = 2 ГГц – 6 ГГц    		 50 Вт / 50 В
    25 Вт / 50 В
    10 Вт / 50 В
    Спектральная чистота
    Гармонические составляющие Уровень ≤ 8 дБм, f > 1 МГц < -30 дБн
    Негармонические составляющие Смещение несущей > 10 кГц, f ≤ 1500 МГц < -70 дБн (тип. знач. -85 дБн)
    Фазовый шум в режиме SSB-модуляции f = 1 ГГц
    Смещение несущей = 20 кГц
    Ширина полосы измерения = 1 Гц    		 < -122 дБн (тип. знач. -128 дБн)
    Широкополосный шум Уровень > 5 дБм
    Смещение несущей > 10 кГц
    Ширина полосы измерения = 1 Гц    		 < -142 дБн (тип. знач. -152 дБн)
    Поддерживаемые режимы модуляции
    АМ, ЧМ, ФМ Стандартная конфигурация
    Импульсная Требуется опция: SMB-K21 или SMB-K22 Подавление в паузе >80 дБ Фронт/Срез <15 нс Частота повторения до 25 МГц
    Максимальная девиация в режиме ЧМ f > 3 ГГц 16 МГц
    Максимальная девиация в режиме ФМ f > 3 ГГц 160 рад
    Импульсная модуляция Опция (импульсный модулятор SMB-K22)
    Длительность фронта/среза < 20 нс (тип. знач. 10 нс)
    Минимальная ширина импульса При использовании генератора импульсов SMB-K23 (опция) 20 нс
    Отношение уровней в состояниях "Вкл/выкл" > 80 дБ
    Возможности подключения
    Дистанционное управление Шина IEC/IEEE
    Ethernet (TCP/IP)
    USB
    Подключение периферийных устройств USB

  • Комплект поставки SMB100A

    № Наименование Количество
    1 Базовый блок SMB100A 1
    2 Кабель питания 1
    3 Краткое руководство 1
    4 Компакт-диск с руководствами по эксплуатации и обслуживанию 1

    Базовый блок следует заказывать с опцией SMB-B101/ SMB-B102/ SMB-B103/ SMB-B106/ SMB-B112/ SMB-B112L/ SMB-B120/ SMB-B120L/ SMB-B140/ SMB-B140L.
