R&S®SMC100A, SMC100-A, SMC 100A, SMC100 A, SMC 100A, SMC 100 A, SMC-100-A

Генераторы импульсов и сигналов

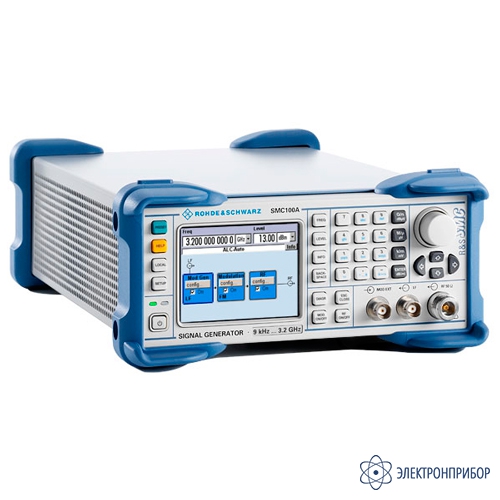

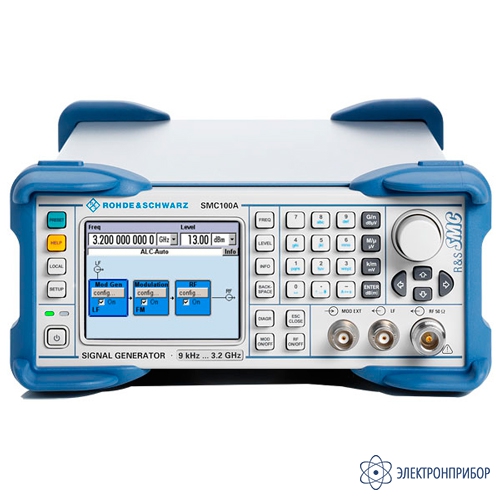

SMC100A — генератор сигналов

Код товара: 46632
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40991-09 до 23.09.2024

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1411.4002.02

    Сертификаты

    Назначение генератора сигналов SMC100A:

    Модель SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. Генератор имеет минимальные размеры и наилучшее соотношение между стоимостью и техническими характеристиками в своем классе.

    Генератор SMC100A обеспечивает замечательное качество сигнала по весьма привлекательной цене. Рабочий диапазон частот генератора от 9 кГц до 1,1 или 3,2 ГГц. Номинальное значение выходной мощности более +17 дБмВт. Все важные функции (АМ/ЧМ/ФМ/импульсная модуляция) уже встроены в прибор. Все это характеризует генератор сигналов SMC100A как гибкий и универсальный прибор.

    При покупке измерительного прибора важным фактором является общая стоимость эксплуатационных расходов. SMC100A имеет не только низкую начальную стоимость, но и малые расходы по дальнейшему обслуживанию, поскольку пользователь может сам заменять вышедшие из строя модули и контролировать точность и воспроизводимость уровня с помощью датчиков мощности NRP-Z91/-Z92.

    Эти замечательные возможности делают SMC100A идеальным прибором для сервисных и ремонтных центров. Благодаря малым размерам и небольшому весу, SMC100A может использоваться для работы в полевых условиях и в учебных заведениях.

    Особенности генератора сигналов SMC100A:

    • Генератор сигналов с наилучшим в своем классе соотношением между стоимостью и техническими характеристиками;
    • Генератор сигналов с минимальными в своем классе размерами (½ x 19", 2 единицы по высоте);
    • Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц;
    • Максимальное значение выходного уровня >+17 дБмВт;
    • АМ/ЧМ/ФМ/импульсная модуляция в стандартной конфигурации;
    • Низкая общая стоимость эксплуатационных расходов.

    Описание генератора сигналов SMC100A:

    Отличные характеристики по привлекательной цене:

    • Низкий фазовый шум SSB с номинальным значением  –111 дБн (отстройка от несущей 20 кГц, f = 1 ГГц, полоса измерения 1 Гц);
    • Номинальное значение широкополосного шума –148  дБн (отстройка от несущей >10 МГц, f > 1 МГц, полоса измерения 1 Гц);
    • Номинальное значение негармонических  составляющих –72 дБн (отстройка от несущей >10 кГц, f ≤ 1600 МГц);
    • Погрешность уровня <0,9 дБ;
    • Время установки частоты и уровня <5 мс;
    • Дополнительный высокостабильный генератор  опорной частоты.

    Гибкий и универсальный генератор сигналов общего назначения:

    • Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц;
    • Максимальное значение выходного уровня более+17  дБмВт;
    • Встроенные аналоговые режимы модуляции (АМ/ЧМ/ФМ/импульсная модуляция) в стандартной конфигурации;

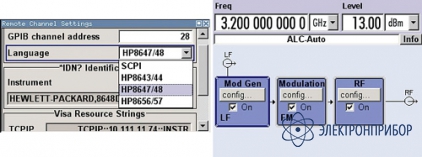

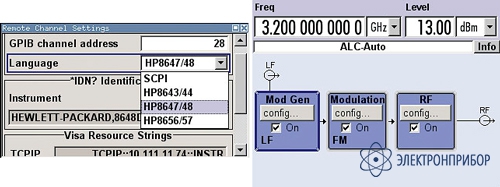

    • Совместимость с другими генераторами по командам  дистанционного управления;
    • Встроенная защита от перенапряжения;
    • Электронный аттенюатор, не подверженный износу.

    Экономия места за счет малых размеров и веса:

    • Самый маленький в экономичном классе генератор сигналов: ½ x 19", 2 единицы по высоте;
    • Легкий.

    Минимальная общая стоимость эксплуатационных расходов:

    • Привлекательная начальная цена;
    • Большой межкалибровочный интервал;
    • Упрощенный поиск ошибок благодаря встроенным  функциям самодиагностики;
    • Возможность самостоятельного ремонта путем  установки заранее откалиброванных сменных модулей;
    • Оптимизированная точность за счет коррекции  уровня с помощью датчиков NRP-Zxx;

    Идеальный прибор на все случаи жизни:

    • Ремонт и обслуживание;
    • Научные исследования и образование;
    • Работа в полевых условиях
    • Режимные объекты;
    • Простота применения на производстве.
  • Технические характеристики генератора сигналов SMC100A:

    Параметр Значение
    Частота
    Диапазон частот частотная опция SMC-B101 от 9 кГц до 1,1 ГГц
    частотная опция SMC-B103 от 9 кГц до 3,2 ГГц
    Время установки режим SCPI <5    мс
    Уровень
    Максимальная выходная мощност f = от 200 кГц до 3,2 ГГц >+13 дБмВт
    f ≥ 500 кГц >+17 дБмВт (ном.) в режиме расширенного диапазона
    Погрешность уровня f = от 200 кГц до 3,2 ГГц
    АРУ ВКЛ., режим АВТО, T = от 18 до 33°C
    <0,9 дБ
    Время установки режим SCPI <5 мс
    Уровень обратного сигнала f = от 1 МГц до 1 ГГц 50 Вт/50 В
    f = от 1 ГГц до 2 ГГц 25 Вт/50 В
    f = от 2 ГГц до 3,2 ГГц 10 Вт/50 В
    Чистота спектра
    Негармонические составляющие отстройка от несущей >10 кГц,
    f ≤ 1600 МГц
    <–60 дБн (ном. –72 дБн)
    Фазовый шум SSB f = 1 ГГц
    отстройка от несущей = 20 кГц
    полоса измерения 1 Гц
    <–105 дБн (ном. –111 дБн)
    Широкополосный шум f > 1 МГц, уровень >5 дБмВт
    отстройка от несущей >10 МГц
    полоса измерения 1 Гц
    <–138 дБн (ном. –148 дБн)
    Поддерживаемые режимы модуляции
    АМ стандартная конфигурация
    Глубина АМ от 0 до 100 %
    ЧМ/ФМ стандартная конфигурация
    Максимальная девиация ЧМ f > 1,6 ГГц 4 МГц
    Максимальная девиация ФМ f > 1,6 ГГц 40 рад.
    Импульсная стандартная конфигурация
    Время нарастания/спада <500 нс (ном. 100 нс)
    Минимальная ширина импульса со встроенным импульсным генератором 1 мкс
    Отношение вкл/выкл >80 дБ
    Поддерживаемые режимы модуляции

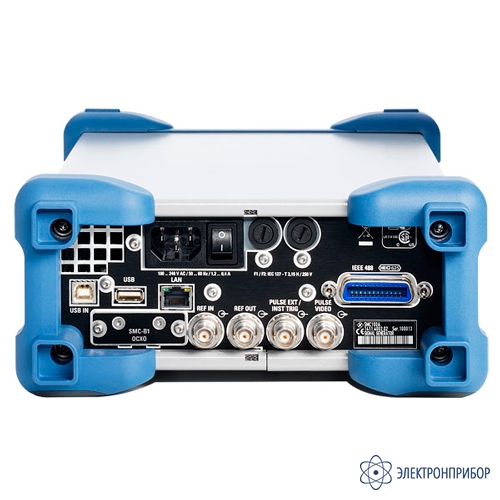

    Дистанционное управление шина IEC/IEEE (с опцией SMC-K4)
    Ethernet (TCP/IP)
    USB
    Периферия USB
  • Комплект поставки SMC100A

    Наименование Количество
    1 Базовый блок SMC100A 1
    2 Кабель питания 1
    3 Краткое руководство 1
    4 Компакт-диск с руководствами по эксплуатации и обслуживанию 1

    Базовый блок должен заказываться с частотной опцией SMC-B101 или SMC-B103.
