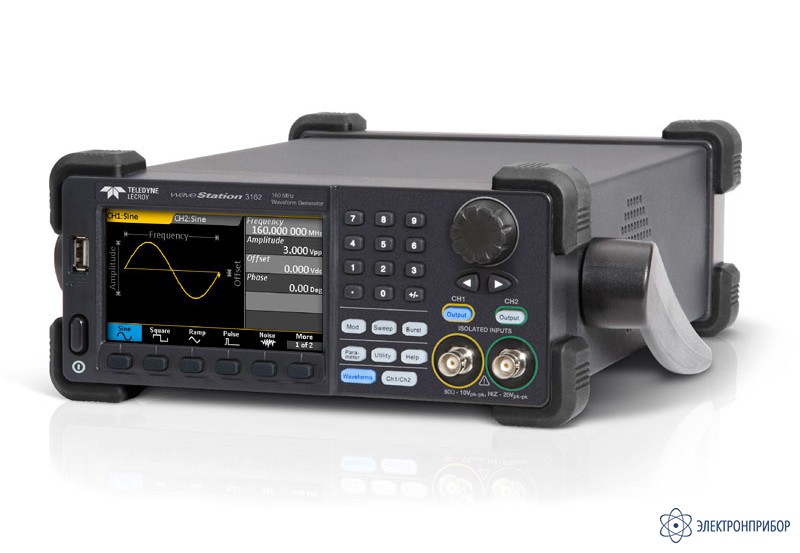

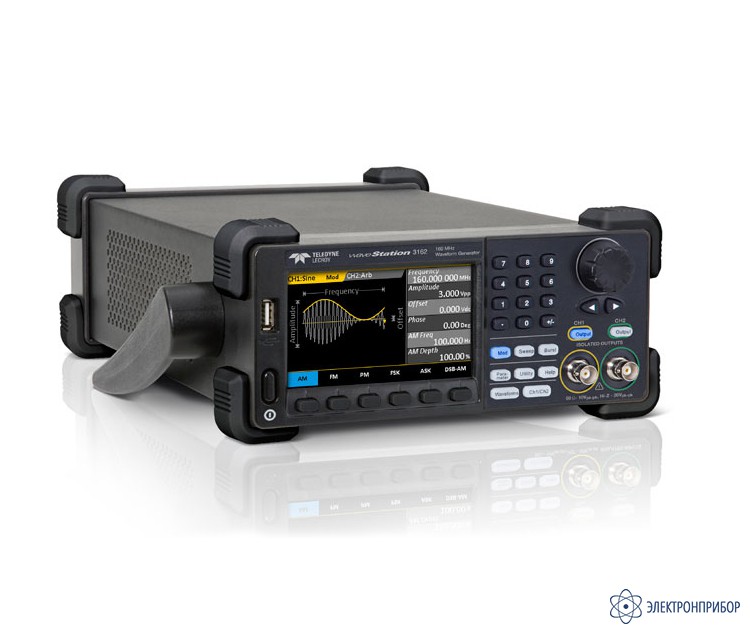

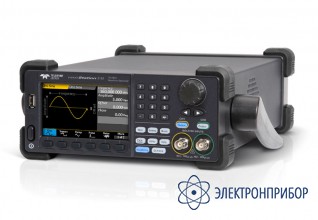

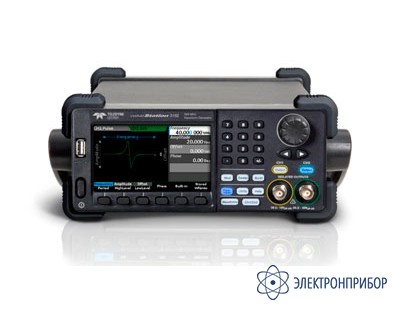

WaveStation 3122 — генератор сигналов специальной формы
Код товара: 39571-
-
Гарантия
3 года
-
Производитель
Особенности генератора сигналов специальной формы WaveStation 3122:
- 2 канала (два независимых выхода);
- Диапазон частот (синус): 1 мкГц – 120 МГц; для меандра до 50 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16000 точек (канал 1), 512000 (канал 2);
- Использование прямого цифрового синтеза (DDS);
- Внутренний опорный генератор: ±10-6;
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, шум;
- Режим формирования сигнала произвольной формы до 40 МГц;
- Виды модуляции: АМ, ЧМ, АМн, ЧМн, ШИМ;
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повторяющихся пакетов 1 мкс…1000 с, начальная фаза 0° - 360°;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
- Интерфейс USB, GPIB (ДУ, программирование);
- ПО для формирования сигналов СПФ (WaveStation PC Software);
- Цветной графический дисплей (диагональ 11 см, 480 × 272).
-
-
Технические характеристики генератора сигналов специальной формы WaveStation 3122:
Параметр Значение WaveStation 3082 WaveStation 3122 WaveStation 3162 ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2) Частотный диапазон (для синуса) 1 мкГц – 80 МГц 1 мкГц – 120 МГц 1 мкГц – 160 МГц Разрешение 1 мкГц Погрешность установки частоты ± 10 -6 Выходной уровень (50 Ом) 1 мВ - 10 В пик-пик (≤ 40 МГц)
1 мВ - 5 В пик-пик (40 МГц - 100 МГц)
1 мВ - 1,5 В пик-пик (100 МГц - 1 6 0 МГц)В ыходное сопротивление 1 МОм/ 50 Ом СИНУСОИДА Фазовый шум -116 дБн/Гц при отстройке 100 кГц КНИ (коэффициент нелинейных искажений) < 0,2 % (до 20 кГц, 1 Впик-пик) Коэффициент гармоник ≤ -56 дБн от 0 до 1 МГц
< -46 дБн свыше 1 МГц до 10 МГц
< -35 дБн свыше 10 МГц до 100 МГц
< -26 дБн свыше 100 МГц до 160 МГцПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон смещения постоянной составляющей на на грузке 50 Ом в о всем частотном диапазоне ± 5 В Разрешение 0,1 мВ Погрешность установки ± (0,01 × |С| + 2 мВ) ; где |С| – абсолютная величина смещения, мВ МЕАНДР Частотный диапазон 1 мкГц – 50 МГц Время нарастания/спада < 6 нс Выброс < 3 % Перестраиваемая скважность 20 – 80 % (до 10 МГц), 40 – 60 % (10 - 40 МГц), 50 % (40 - 50 МГц) Погрешность установки скважности ±1 % от пе риода + 5 нс Джиттер ≤ 200 пс ± 2* 10-6 от 0 до 1 МГц; ≤ 500 пс от 1 до 50 МГц ПИЛА, ТРЕУГОЛЬНИК Диапазон частот 1 мкГц – 4 МГц Нелинейность < 0,1% Перестраиваемая скважность 0,0 – 100,0% ИМПУЛЬС Диапазон частот 1 мкГц – 40 МГц Длительность импульса 12 нс – 1000000 с Время нарастания/спада 6 нс – 6 с, разрешение 100 пс Диапазон изменения скважности 0,0001 % - 99,99 9% Выброс < 3 % Джиттер ≤ 200 пс ± 2* 10 -6 от 0 до 1 МГц; ≤ 500 пс от 1 до 50 МГц ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) Диапазон частот 1 мкГц – 40 МГц Длина памяти Канал 1: 16000 точек; Канал 2: 16000 или 512 000 точек Разрешение ЦАП 14 бит Частота дискретизации 500 МГц Мин. время нарастания/спада 6 нс Джиттер ≤ 2,1 нс ± 10-5 ПАКЕТНЫЙ РЕЖИМ Формы сигналов Синус, прямоугольник, пила, треугольник, импульс, шум, произвольная (СПФ) Виды запуска По счету (1 ... 100 0000 имп. – при минимальной длительности 1 мкс), непрерывный, по строб-импульсу) Начальная/конечная фаза 0° - +360° Период повторения 1 мкс – 10 00 с Источник строб-импульса Внешний Источник синхронизации Внешний, внутренний, ручной АМ, ЧМ Формы несущей Синус, меандр, пила, произвольная Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, произвольная (частота до 50 кГц) Коэффициент АМ 0 - 120 % (АМ) ЧМН, АМН Формы несущей Синус, меандр, пила, произвольная Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 М Гц ) ШИМ Диапазон частот 1 мГц – 50 к Гц Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная Источник модуляции Внешний/внутренний ГКЧ Формы несущей Синус, меандр, пила, произвольная Время качания 1 мс - 500 с ± 0,1 % Закон качания Линейный или логарифмически й Тип качания Возрастание или убывание Источник синхронизации Внешний, внутренний, ручной ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ Вход / выход внешнего опорного сигнала 10 МГц ± 1 кГц; входной уровень: 2,3 Впик - пик; Вход внешней синхронизации Входной уровень: КМОП; длительность импульса: > 50 нс; входное сопротивление: > 5 кОм Выход сигнала синхронизации Входной уровень: КМОП ; длительность импульса: > 60 нс; выходное сопротивление: 50 Ом; максимальная частота: 1 МГц Выход SYNC Входной уровень: TT L; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 10 МГц Вход внешней модуляции Глубина модуляции (100 %) ± 4,5 - 5 В; с опротивление > 10 кОм ОБЩИЕ ДАННЫЕ ЖК-дисплей Цветной TFT-LCD ( 480 х 272), диагональ 11 см, разрешение: 480 х 272 Напряжение питания 100 - 240 В (± 10 %), 50 / 60 Гц; 100 – 120 В ( ± 10 %), 400 Гц Габаритные размеры 105 × 261 × 344 мм Рабочая температура 0 – 40 °С Масса 2,8 кг -
Комплект поставки WaveStation 3122
№ Наименование Количество 1 Генератор сигналов специальной формы WaveStation 3122 1 2 Сетевой шнур 1 3 USB кабель 1 4 Адаптер GPIB-USB 1 5 Диск с ПО WaveStation PC Software 1 6 Руководство по эксплуатации 1
