Генераторы импульсов и сигналов

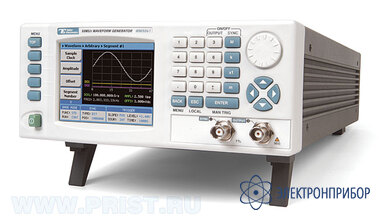

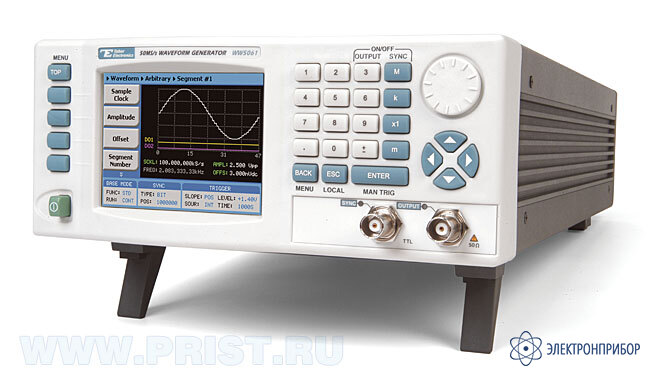

WW1072-1 — генератор

Код товара: 21655
  • 32978-06

    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      32978-06 до 07.06.2022

    • Производитель

      Tabor, Израиль

    Сертификаты

    Краткие характеристики генератора WW1072-1:

    • Диапазон частот (синус, меандр): 0,1 мГц – 50 МГц; 100 МГц (выход дискретизатора
    • Расширенный диапазон частот для сигналов произвольной формы
    • 2 выходных канала
    • Разрядность ЦАП 14 бит
    • Амлитуда 10 Впик на нагрузке 50 Ом
    • Частота дискретизации 100 МГц
    • Память 2 М
    • Режим последоват. формирования произв. сигнала из разл. сегментов с возможностью циклического повторения сегмента в последоват-ти
    • Большой цветной ЖК дисплей (диагональ 3,5 дюймов)
    • Различные виды модуляции: АМ, ЧМ, ФМн, ЧМн; ИМ, ГКЧ; 3D; IQ
    • ПО ArbConnection для формирования сигнала произвольной формы
    • Поддержка синхронной работы нескольких генераторов
    • Интерфейсы ДУ: USB, LAN, GPIB

  • Технические характеристики генератора WW1072-1:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 2
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
    Выходной пиковый уровень на нагрузке 50 Ом 10 мВ – 10 В
    Погрешность уст. частоты (±1x10-6 )
    Постоянное смещение ± 4,5 В
    СИНУСОИДА Частотный диапазон 0,1 мГц – 50 МГц; 100 МГц (выход дискретизатора
    Погрешность установки уровня на 1 кГц ±1%
    Неравномерность АЧХ ±1% до 1 МГц
    ±5% до 25 МГц
    ±20% до 50 МГц
    Коэффициент гармоник (выходной сигнал 1 В) £-50 дБн до 1МГц
    <-45 дБн до 5 МГц
    <-35 дБн до 10 МГц
    <-22 до 50 МГц
    МЕАНДР Диапазон частот 0,1 мГц – 50 МГц
    Время нараст./спада 10 нс
    ИМПУЛЬС Диапазон частот 0,1 мГц – 50 МГц
    Перестраиваемая длительность, фронт 0-99,9% от периода (каждый параметр устанавливается отдельно)
    Задержка До 20 с
    ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ Диапазон частот 0,1 мГц – 6,25 МГц
    Полоса шумового сигнала 25 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации и объем памяти 100 мГц…100 МГц; 2 Мб
    Разрешение по вертикали 14 бит
    ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Количество сегментов До 2048
    Количество повт. сегментов До 1 миллиона
    Мин. длительность сегмента 1 мкс
    МОДУЛЯЦИЯ Виды модуляции АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ
    Несущая Любое колебание
    Модулирующая Частота: до 100 кГц. Форма: любая
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры; масса 212 x 88 x 415 мм; 3 кг

  • Комплект поставки WW1072-1

    № Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Шнур питания 1
    4. Программное обеспечение 1
