Генераторы импульсов и сигналов

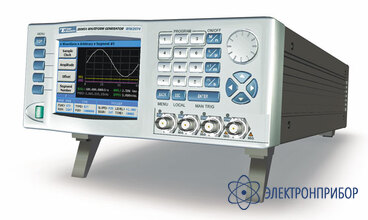

WW5064 — 4-х канальный генератор

Код товара: 21649
  • 35081-07

    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35081-07 до 07.06.2022

    • Производитель

      Tabor, Израиль

    Сертификаты

    Назначение генератора сигналов произвольной формы WW5064:

    Генератор сигналов произвольной формы WW5064: Диапазон частот (синус, меандр): 0,1 мГц … 25 МГц; 4 выходных канала и 4 синхровыхода; Разрядность ЦАП 16 бит; Амлитуда 10 Впик на нагрузке 50 Ом; Частота дискретизации 50 МГц; Память для формирования сигнала от 0,5 М; Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента в последовательности; Большой цветной ЖК-дисплей (диагональ 3.5 дюймов); Цифровая модуляция: (n)PSK и (n)QAM; ПО ArbConnection для формирования сигнала произвольной формы; Поддержка синхронной работы нескольких генераторов; Интерфейсы ДУ: USB, LAN, GPIB; Масса 3 кг.

  • Технические характеристики генератора сигналов произвольной формы WW5064:

    Параметр Значения
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Количество каналов 4
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
    Выходной пиковый уровень на нагрузке 50 Ом 10 мВ – 10 В
    Погрешность установки частоты ±1 x 10-6
    Постоянное смещение ± 4,995 В
    СИНУСОИДА
    Частотный диапазон 0,1 мГц – 25 МГц
    Погрешность установки уровня на 1 кГц ±1%
    Неравномерность АЧХ ±1% до 1 МГц
    ± 3% до 10 МГц
    ±5% до 25 МГц
    Коэфффициент гармоник (выходной сигнал 1 В) ≤-55 дБн до 1МГц
    <-50 дБн до 10 МГц
    <-35 дБн до 25 МГц
    МЕАНДР
    Диапазон частот 0,1 мГц – 25 МГц
    Время нарастания/спада 8 нс
    ИМПУЛЬС
    Диапазон частот 0,1 мГц – 25 МГц
    Перестраиваемая длительность, фронт 0-99,9% от периода (каждый параметр устанавливается отдельно)
    Задержка До 20 с
    ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ
    Диапазон частот 0,1 мГц – 6,25 МГц
    Полоса шумового сигнала 25 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА
    Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации и объем памяти 1,5 Гц … 50 МГц:
    512кб
    Разрешение по вертикали 16 бит
    ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ
    Количество сегментов До 16000
    Количество повторяющихся сегментов До 1 миллиона
    Минимальная длительность сегмента 500 нс
    МОДУЛЯЦИЯ
    Виды модуляции PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
    Несущая синус
    Скорость передачи до 1 МГц
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 212 × 88 × 415 мм
    Масса 3 кг

  • Комплект поставки WW5064

    № Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Шнур питания 1
    4. Программное обеспечение 1

  • Файлы для WW5064

Файлы для WW5064
