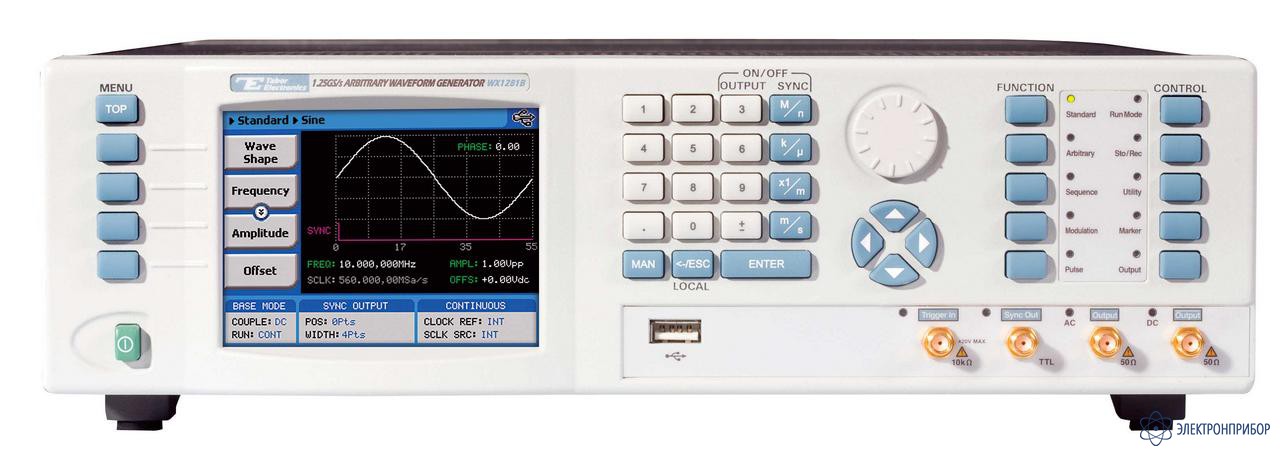

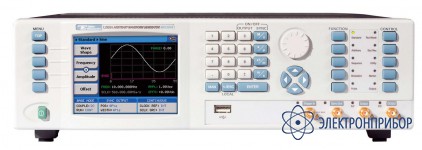

WX1284C — генератор сигналов специальной формы

Код товара: 38102

  • Особенности генератора сигналов WX1284С:

    • Максимальная частота выходного сигнала: до 500 МГц - синус, до 350 МГц – меандр/ импульс, 125 МГц для остальных
    • Частота дискретизации 1,25 ГГц
    • Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
    • Число выходных каналов: 1 (WX1281С) , 2 (WX1282С), 4 ((WX1282С)
    • Разрядность ЦАП 14 бит
    • Три переключаемых диапазона регулировки выхода
    • Различные Виды модуляции: АМ, ЧМ, ГКЧ, FSK, ASK, (n)PSК, (n)QAM
    • Специальный интерфейс управления последовательностью
    • Память для формирования сигнала 16 МБ (опция – 32 МБ)
    • Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
    • Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
    • Внутренняя память 4 Гб для сохранения форм сигнала
    • ПО для формирования сигнала произвольной формы
    • Большой цветной ЖК-дисплей (диагональ 4 дюйма)
    • Интерфейсы ДУ: USB, LAN, GPIB
    • Гарантия 5 лет

  • Технические характеристики генератора сигналов WX1284С:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЕ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 1 - для WX 12 81 С , 2 – для WX 12 82 С , 4 – для WX 12 84 С
    Тип разъема основного сигнала SMA
    Виды Выходного сигнала Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение.
    Частотный диапазон 10 кГц – 500 МГц – для синуса
    10 кГц – 350 МГц – для импульсного сигнала и меандра
    10 кГц – 125 МГц – для остальных типов сигналов
    Разрешение по частоте 8 знаков
    Погрешность установки частоты (± 1*10 - 6 )
    Выходное сопротивление 50 Ом
    Связь по выходу / тип выхода DC / несимметричный или дифференциальный
    AC / несимметричный
    Диапазон амплитуд Для DC :
    50 мВ – 2 В пик - пик для несимметр. выхода DC
    100 мВ – 4 В пик - пик для дифф. выхода DC
    50 мВ – 4 В пик - пик для несимметр. в ыхода HV
    100 мВ – 8 В пик - пик для дифф. выхода HV
    Для AC:
    - 20 дБм до +10 дБм для AC несимметричный
    Погрешность установки амплитуды Для DC :
    ± (3 % + 5 мВ)
    Для AC :
    ± (3 % + 0, 5 дБм)
    Постоянное смещение Для DC :
    От - 1,5 В до + 1,5 В
    Для AC :
    -
    Погрешность установки постоянного смещения Для DC :
    ± (5 % + 5 мВ)
    Для AC :
    -
    Разрешение по амплитуде 4 знака
    Время нарастания / спада Для DC :
    700 пс ( выход DC )
    1 нс (выход HV)
    Для AC :
    -
    Выброс Для DC : 5 %
    Для AC : -
    ИМПУЛЬС Режим Одиночный или парный, программируемый
    Период От 2 нс до 1,6 с
    Разрешение 1 нс
    Длительность импульса, задержка парных импульсов От 1 нс до 1,6 с
    Длительность фронта/спада Быстрая : 700 пс (диапазон DC ) , 1 нс (диапазон HV ) , перестраиваемая – от 1 нс до 1,6 с
    Амплитуда Диапазон: от 50 мВ до 2 В
    Диапазон: от 50 мВ до 2 В (50 Ом, диапазон DC ),
    от 100 мВ до 4 В (50 Ом, диапазон HV )
    Низкий уровень: От – 2 В до 1,95 В
    Высокий уровень: От - 1,95 В до 2 В
    ПРОИЗВОЛЬНАЯ ФОРМА И ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации От 10 МГц до 1 ,25 ГГц
    Память 16 МБ - стандартно, 32 МБ - опция
    Минимальный размер сегмента 192 байт (разрешение 16 байт)
    Количество сегментов 1...32000
    Разрешение по вертикали 1 4 бит
    Управление Через ПО или порт управления последовательностью
    МОДУЛЯЦИЯ Виды модуляции АМ (От 0,1 до 100 %, внутр. источник), ЧМ, ГКЧ (лин. или лог.), АМн /«пр ыгающая» амплитуда, ЧМн /«прыгающая» частота, ( n ) PS К и ( n ) QAM
    Несущая АМ, ЧМ Синус
    Модулирующая АМ, ЧМ Синус, меандр, треугольник, пила
    ЦИФРОВЫЕ ВЫХОДЫ Количество каналов 32
    Скорость передачи данных 625 Мбит/с
    Кодовая последовательность До 16 Мслов
    Сопротивление 100 Ом
    ОБЩИЕ ДАННЫЕ Интерфейсы USB ( 2 шт . – для управления и сохранения данных), LAN , GPIB , порт управления последовательностью
    Дополнительные выходы Маркеры, Синхронизация
    Входы Синхронизация, события, управление последовательностью, опорная частота, тактовая частота
    Дисплей TFT с подсветкой, разрешение 320 x 240 , диагональ 4 “
    Напряжение питания От 100 В до 24 0 В ( ± 15 %), 50 / 60 Гц
    Потребляемая мощность 150 ВА
    Габаритные размеры (ШхВхГ) 315 × 88 × 395 мм
    Масса 4 ,5 кг
    Условия эксплуатации Температура: от 0 до + 40 ° С, влажность: не более 85 %
    Условия хранения Температура: от - 40 до + 70 ° С

  • Комплект поставки WX1284C

    № Наименование Количество
    1 Генератор сигналов произвольной формы WX1284С 1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
    4 ПО 1
