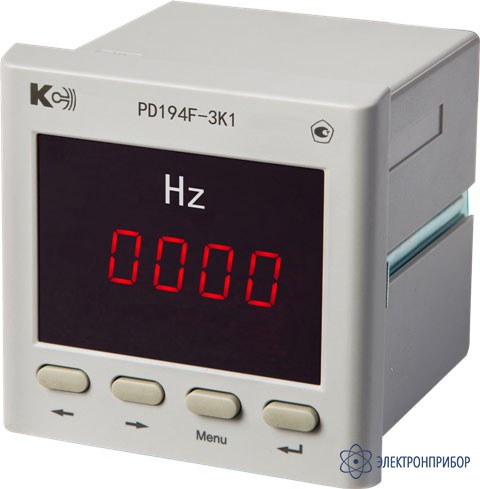

PD194F-3K1 — частотомер (1 порт RS-485, 1 аналоговый выход)

Код товара: 35404

  • Сертификаты

    Назначение частотомера PD194F-3K1:

    Частотомеры PD194F-3K1 предназначены для измерения частоты переменного тока в электрических сетях.

    Частотомеры PD194F-3K1 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

    Приборы PD194F-3K1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

    Особенности частотомера PD194F-3K1:

    • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Цифровой интерфейс RS-485;
    • Протокол Modbus RTU;
    • Четыре кнопки на лицевой панели позволяют настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Меню позволяет сменить пароль, выбрать яркость индикатора, настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
    • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет;
    • Межповерочный интервал - 6 лет.

  • Технические характеристики частотомера PD194F-3K1:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,05
    Пределы допускаемой основной приведенной погрешности преобразования (1) частоты на аналоговом выходе, % ± 0,5
    Номинальные значения входного сигнала
    Номинальное значение напряжения переменного тока, Uн, В: 100; 220; 380; 500 (2)
    Диапазоны измеряемых сигналов
    Диапазон значений входного напряжения (0,3…1,2)·Uн
    Диапазон измеряемых частот, Гц от 45 до 65
    Перегрузка на измерительном входе
    Допустимая кратковременная перегрузка на входе 2·Uн  в течение 10 с
    Сопротивление измерительного входа
    Сопротивление входа, МОм, не менее 1
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 4
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 1-строчный светодиодный
    Количество строк индикатора 1
    Диапазон отображаемых значений (4) 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Аналоговый выход
    Количество 1
    Тип (выбирается при заказе) 4-20 мА, 0-20 мА, 0-5 мА 0-5 В, 1-5 В или 0-10 В
    Сопротивление нагрузки:
    - для выходов типа 4-20 мА, 0-20 мА, Ом, не более 350
    - для выходов типа 0-5 мА, Ом, не более 750
    - для выходов типа 0-5 В, 1-5 В, кОм, не менее 20
    - для выходов типа 0-10 В, кОм, не менее 20
    Порт RS-485
    Количество 1
    Протокол связи Modbus RTU
    Скорость обмена, бод 2400, 4800, 9600, 19200, 38400 (уставки)
    Формат данных 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 2
    - питание – выходы 2
    - входы – выходы 1
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 83x83
    Габаритная длина, мм 84,5
    Вырез в щите, мм 76x76
    Масса прибора, кг, не более 0,31

    (1) При расчете приведенной погрешности преобразования частоты за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА; величина 20 мА – для аналогового выхода типа 4-20 мА, 0-20 мА; величина 5 В – для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В – для аналогового выхода типа 0-10 В.

    (2) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

  • Комплект поставки PD194F-3K1
