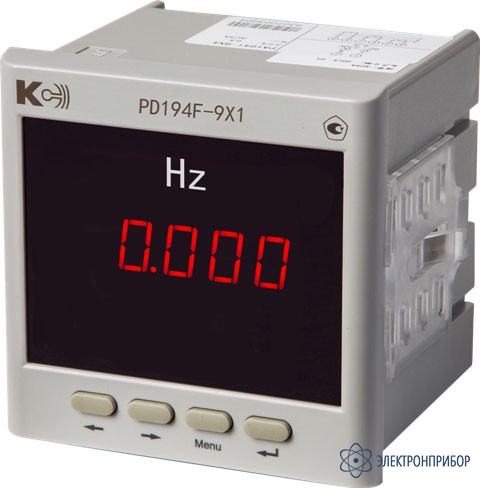

PD194F-9X1 — частотомер (базовая модификация)

Код товара: 35401

  • Сертификаты

    Назначение частотомера PD194F-9X1:

    Частотомеры PD194F-9X1 предназначены для измерения частоты переменного тока в электрических сетях.

    Приборы PD194F-9X1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Особенности частотомера PD194F-9X1:

    • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Меню позволяет сменить пароль, выбрать яркость индикатора;
    • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет;
    • Межповерочный интервал - 6 лет.

  • Технические характеристики частотомера PD194F-9X1:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,05
    Номинальные значения входного сигнала
    Номинальное значение напряжения переменного тока, Uн, В: 100; 220; 380; 500 (1)
    Диапазоны измеряемых сигналов
    Диапазон значений входного напряжения (0,3…1,2)·Uн
    Диапазон измеряемых частот, Гц от 45 до 65
    Сопротивление измерительного входа
    Сопротивление входа, МОм, не менее 1
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 4
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 1-строчный светодиодный
    Количество строк индикатора 1
    Диапазон отображаемых значений (4) 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 2
    - питание – выходы 2
    - входы – выходы 1
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 96x96
    Габаритная длина, мм 84,5
    Вырез в щите, мм 91x91
    Масса прибора, кг, не более 0,41

    (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

  • Комплект поставки PD194F-9X1

    № Количество
    1. Частотомер PD194F-9X1 1
