ЦД 2100, ЦД-2100
ЦД2100 — частотомер цифровой щитовой переменного тока
Код товара: 41156-
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
30999-11 до 28.04.2021
Сертификаты
Назначение частотомера ЦД2100:
Частотомеры ЦД2100 предназначены для измерения частоты промышленных сетей с номинальной частотой 50 Гц и могут быть использованы для определения качества электроэнергии на предприятиях производящих и потребляющих электроэнергию.
Функции частотомера ЦД2100:
- измерение частоты промышленных сетей переменного тока частотой 50 Гц;
- цифровая индикация результата измерения;
- обмен информацией по интерфейсам RS-485-USB или RS-232-USB;
- преобразование измеряемой частоты в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА, от 4 до 20 мА;
- коммутации цепей нагрузок по результатам сравнения измеряемой частоты с задаваемыми уставками. Задание уставок осуществляется программно через интерфейс RS485 или RS232.
Описание частотомера ЦД2100:
Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Конструктивно выполнены в виде щитовых приборов и заменяют устаревшие изделия Ф205, Ф246, ЦД2120.1, ЦД2120.2.
Пример заказа частотомера ЦД2100:
Условные обозначения частотомера при заказе:
ЦД2100-Y-ZWQ, где
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс; 1 –для RS-232- USB, 2 – для RS-485- USB.
W – токового выхода:
- 1 – с выходным током от 0 до 5мА;
- 2 – с выходным током от 0 до 20 мА
- 3 – с выходным током от 4 до 20мА;
- 0 – токовый выход отсутствует.Q – 1 - наличие уставок;
0 - уставки отсутствуют.Пример записи при заказе и в технической документации другой продукции:
частотомера ЦД2100 с цветом свечения индикаторов – красным, выходом на интерфейс
RS-232- USB, наличием токового выхода от 4 до 20 мА, с уставками:

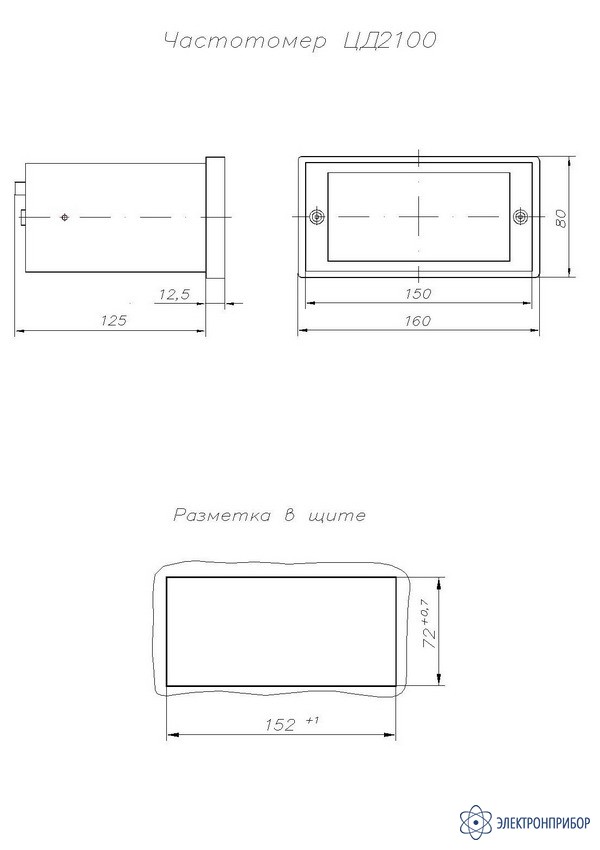

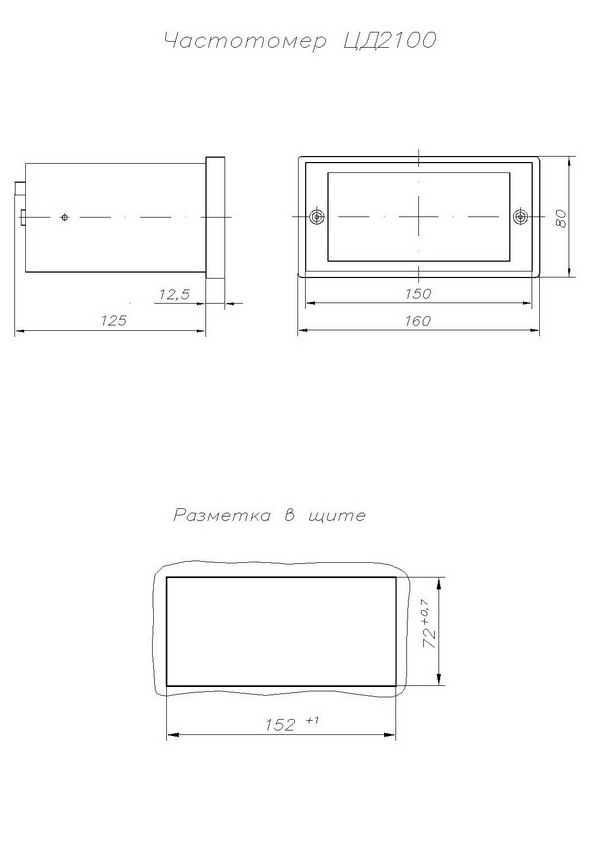

«Частотомер ЦД2100-К-131 ТУ4221–020-05798310–2004».Габаритный чертеж частотомера ЦД2100:
-
-
Технические характеристики частотомера ЦД2100:
Общие характеристики Параметр Значение Диапазон частот измеряемой величины 45-55 Гц; Рабочее напряжение измеряемой величины 220±33 В;
380± 57 В;Цена деления 0,5 Гц Класс точности 1,0 Потребляемая мощность 2,5 ВА Габаритные размеры
Вырез в щите80х80х72 мм
Ø77,5 ммМасса 0,25 кг Рабочие условия применения Температурокружающей среды от минус 50 до 60 °С Влажность 95 % при 35 °С Характеристики модификаций Прибор Цвет индикатора Интерфейс Токовый выход Наличие уставок ЦД2100-К-100 красный RS-232 отсутствует нет ЦД2100-К-200 красный RS-485 отсутствует нет ЦД2100-В-100 зеленый RS-232 отсутствует нет ЦД2100-В-200 зеленый RS-485 отсутствует нет ЦД2100-К-101 красный RS-232 отсутствует есть ЦД2100-К-201 красный RS-485 отсутствует есть ЦД2100-В-101 зеленый RS-232 отсутствует есть ЦД2100-В-201 зеленый RS-485 отсутствует есть ЦД2100-К-110 красный RS-232 от 0 до 5 мА нет ЦД2100-К-120 красный RS-232 от 0 до 20 мА нет ЦД2100-К-130 красный RS-232 от 4 до 20 мА нет ЦД2100-К-210 красный RS-485 от 0 до 5 мА нет ЦД2100-К-220 красный RS-485 от 0 до 20 мА нет ЦД2100-К-230 красный RS-485 от 4 до 20 мА нет ЦД2100-В-110 зеленый RS-232 от 0 до 5 мА нет ЦД2100-В-120 зеленый RS-232 от 0 до 20 мА нет ЦД2100-В-130 зеленый RS-232 от 4 до 20 мА нет ЦД2100-В-210 зеленый RS-485 от 0 до 5 мА нет ЦД2100-В-220 зеленый RS-485 от 0 до 20 мА нет ЦД2100-В-230 зеленый RS-485 от 4 до 20 мА нет ЦД2100-К-111 красный RS-232 от 0 до 5 мА есть ЦД2100-К-121 красный RS-232 от 0 до 20 мА есть ЦД2100-К-131 красный RS-232 от 4 до 20 мА есть ЦД2100-К-211 красный RS-485 от 0 до 5 мА есть ЦД2100-К-221 красный RS-485 от 0 до 20 мА есть ЦД2100-К-231 красный RS-485 от 4 до 20 мА есть ЦД2100-В-111 зеленый RS-232 от 0 до 5 мА есть ЦД2100-В-121 зеленый RS-232 от 0 до 20 мА есть ЦД2100-В-131 зеленый RS-232 от 4 до 20 мА есть ЦД2100-В-211 зеленый RS-485 от 0 до 5 мА есть ЦД2100-В-221 зеленый RS-485 от 0 до 20 мА есть ЦД2100-В-231 зеленый RS-485 от 4 до 20 мА есть -
Комплект поставки ЦД2100
№ Наименование Количество 1. Частотомер цифровой щитовой переменного тока ЦД2100 1 2. Адаптер RS-485-USB или RS-232-USB (по заказу потребителя) 1 3. Зажим 1 4. Компакт-диск с программным обеспечением 1 5. Руководство по эксплуатации 1 6. Формуляр 1 -
