ЦД 2121, ЦД-2121

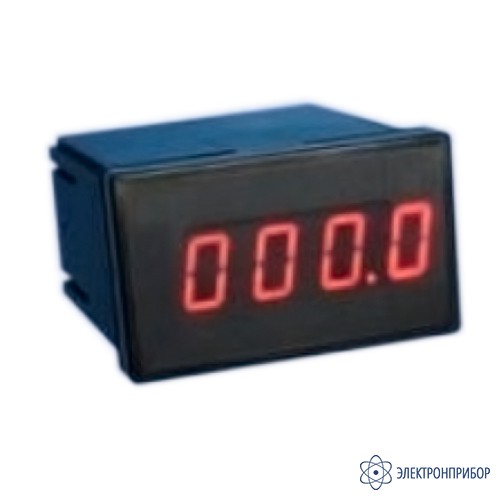

ЦД2121 — частотомер цифровой щитовой переменного тока
Код товара: 41310-
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
30999-11 до 28.04.2021
Сертификаты
Назначение частотомера ЦД2121:
Частотомеры ЦД2121 предназначен для измерения частоты промышленных сетей с номинальной частотой 50 Гц и могут быть использованы для определения качества электроэнергии на предприятиях производящих и потребляющих электроэнергию.
Функции частотомера ЦД2121:
- измерение частоты промышленных сетей переменного тока частотой 50 Гц;
- цифровая индикация результата измерения;
- обмен информацией по интерфейсам RS-485-USB или RS-232-USB;
- преобразование измеряемой частоты в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА, от 4 до 20 мА;
- коммутации цепей нагрузок по результатам сравнения измеряемой частоты с задаваемыми уставками. Задание уставок осуществляется программно через интерфейс RS485 или RS232.
Описание частотомера ЦД2121:
Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Конструктивно выполнены в виде щитовых приборов и заменяют устаревшие изделия Ф205, Ф246, ЦД2120.1, ЦД2120.2.
Пример заказа частотомера ЦД2121:
Условные обозначения частотомера при заказе:
ЦД2121-Y-ZWQ, где
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс; 1 –для RS-232- USB, 2 – для RS-485- USB.
W – токового выхода:
- 1 – с выходным током от 0 до 5мА;
- 2 – с выходным током от 0 до 20 мА
- 3 – с выходным током от 4 до 20мА;
- 0 – токовый выход отсутствует.
Q – 1 - наличие уставок;
0 - уставки отсутствуют.Пример записи при заказе и в технической документации другой продукции:
частотомера ЦД2121 с цветом свечения индикаторов – красным, выходом на интерфейс
RS-232- USB, наличием токового выхода от 4 до 20 мА, с уставками:

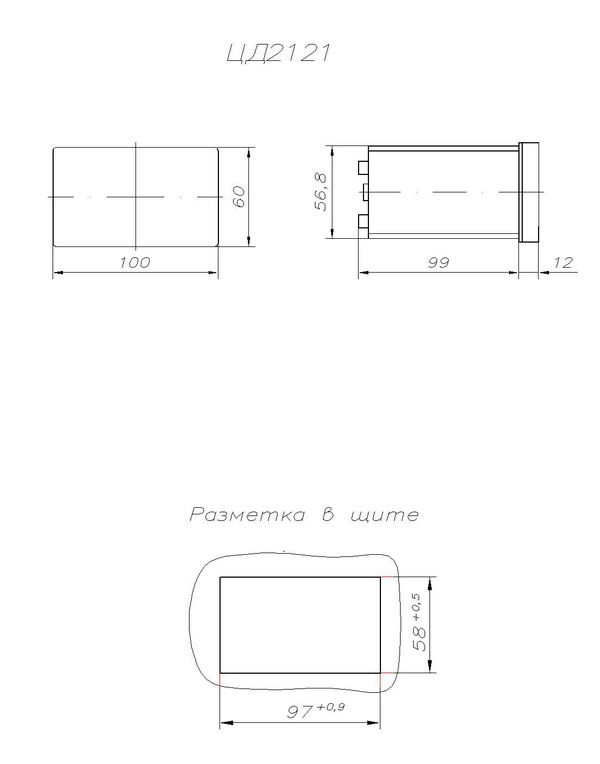

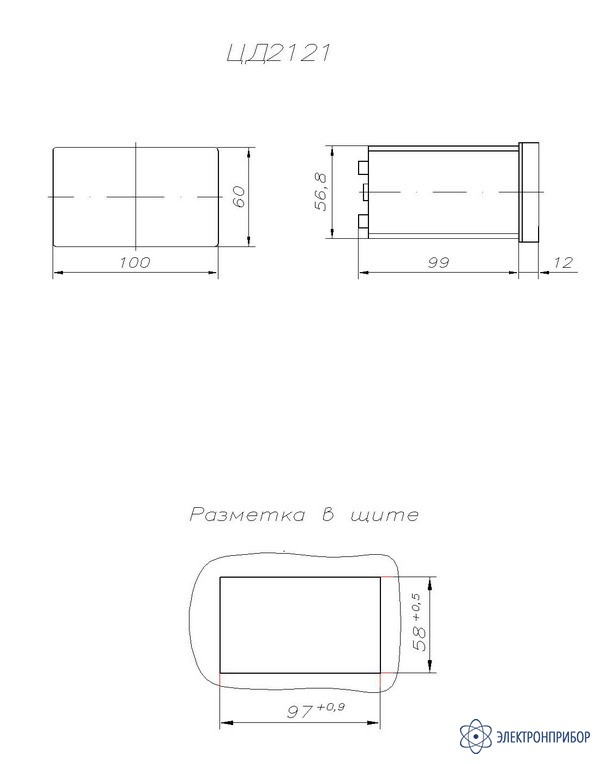

«Частотомер ЦД2121-К-131 ТУ4221–020-05798310–2004».Габаритный чертеж частотомера ЦД2121:
-
-
Технические характеристики частотомера ЦД2121:
Общие характеристики Параметр Значение Диапазон измерений от 45 до 55 Гц Цена единицы младшего разряда 0,001 Гц Погрешность измерения ± 0,01% (0,005 Гц) Диапазон напряжений входного сигнала от 0,1 до 264 В Количество коммутируемых цепей 7 (две уставки на превышение частоты и пять уставок на понижение) Параметры коммутируемых цепей:
- максимальное напряжение постоянного или переменного тока
- максимальный коммутируемый ток
250 В не более 100 мАНапряжение питания ~ 220 В 50 Гц Потребляемая мощность не более 15 ВА Габаритные размеры не более 100 ×60×111 мм Высота цифр индикаторного устройства 20 мм Масса не более 0,4 кг Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
от плюс 5 до плюс 50 °С;
90 % при температуре 25 °С.Характеристики модификаций Прибор Цвет индикатора Интерфейс Токовый выход Наличие уставок ЦД2121-К-100 красный RS-232 отсутствует нет ЦД2121-К-200 красный RS-485 отсутствует нет ЦД2121-В-100 зеленый RS-232 отсутствует нет ЦД2121-В-200 зеленый RS-485 отсутствует нет ЦД2121-К-101 красный RS-232 отсутствует есть ЦД2121-К-201 красный RS-485 отсутствует есть ЦД2121-В-101 зеленый RS-232 отсутствует есть ЦД2121-В-201 зеленый RS-485 отсутствует есть ЦД2121-К-110 красный RS-232 от 0 до 5 мА нет ЦД2121-К-120 красный RS-232 от 0 до 20 мА нет ЦД2121-К-130 красный RS-232 от 4 до 20 мА нет ЦД2121-К-210 красный RS-485 от 0 до 5 мА нет ЦД2121-К-220 красный RS-485 от 0 до 20 мА нет ЦД2121-К-230 красный RS-485 от 4 до 20 мА нет ЦД2121-В-110 зеленый RS-232 от 0 до 5 мА нет ЦД2121-В-120 зеленый RS-232 от 0 до 20 мА нет ЦД2121-В-130 зеленый RS-232 от 4 до 20 мА нет ЦД2121-В-210 зеленый RS-485 от 0 до 5 мА нет ЦД2121-В-220 зеленый RS-485 от 0 до 20 мА нет ЦД2121-В-230 зеленый RS-485 от 4 до 20 мА нет ЦД2121-К-111 красный RS-232 от 0 до 5 мА есть ЦД2121-К-121 красный RS-232 от 0 до 20 мА есть ЦД2121-К-131 красный RS-232 от 4 до 20 мА есть ЦД2121-К-211 красный RS-485 от 0 до 5 мА есть ЦД2121-К-221 красный RS-485 от 0 до 20 мА есть ЦД2121-К-231 красный RS-485 от 4 до 20 мА есть ЦД2121-В-111 зеленый RS-232 от 0 до 5 мА есть ЦД2121-В-121 зеленый RS-232 от 0 до 20 мА есть ЦД2121-В-131 зеленый RS-232 от 4 до 20 мА есть ЦД2121-В-211 зеленый RS-485 от 0 до 5 мА есть ЦД2121-В-221 зеленый RS-485 от 0 до 20 мА есть ЦД2121-В-231 зеленый RS-485 от 4 до 20 мА есть -
Комплект поставки ЦД2121
№ Наименование Количество 1. Частотомер цифровой щитовой переменного тока ЦД2121 1 2. Адаптер RS-485-USB или RS-232-USB (по заказу потребителя) 1 3. Зажим 1 4. Компакт-диск с программным обеспечением 1 5. Руководство по эксплуатации 1 6. Формуляр 1 -
Модификации ЦД2121
Подберите модификацию по параметрам
Цвет свечения индикаторовИнтерфейсВыходной токНаличие уставок
