PD194E9K3T11121, PD194E 9K3T 11121

Многофункциональные щитовые электроизмерительные приборы

PD194E-9K3T-11121 — многофункциональный электроизмерительный прибор 1RS-485/6DI/3DO/1AO (лицевая панель 96х96 мм)

Код товара: 82145
  • 61535-15
    Многофункциональный электроизмерительный прибор 1rs-485/6di/3do/1ao (лицевая панель 96х96 мм) PD194E-9K3T-11121 Многофункциональный электроизмерительный прибор 1rs-485/6di/3do/1ao (лицевая панель 96х96 мм) PD194E-9K3T-11121

    • Гарантия

      3 года

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

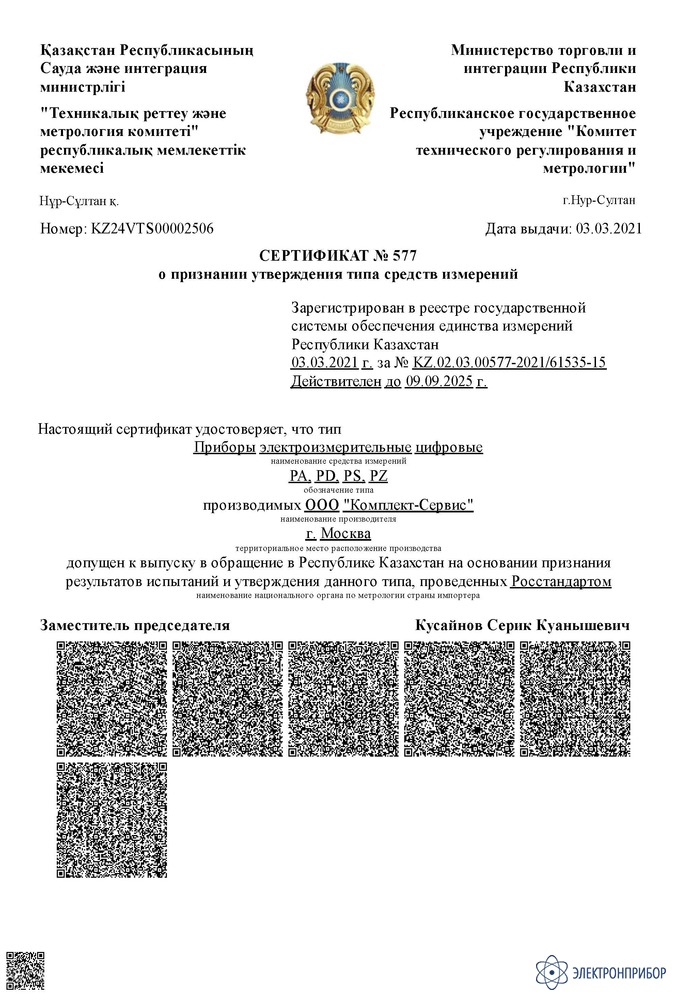

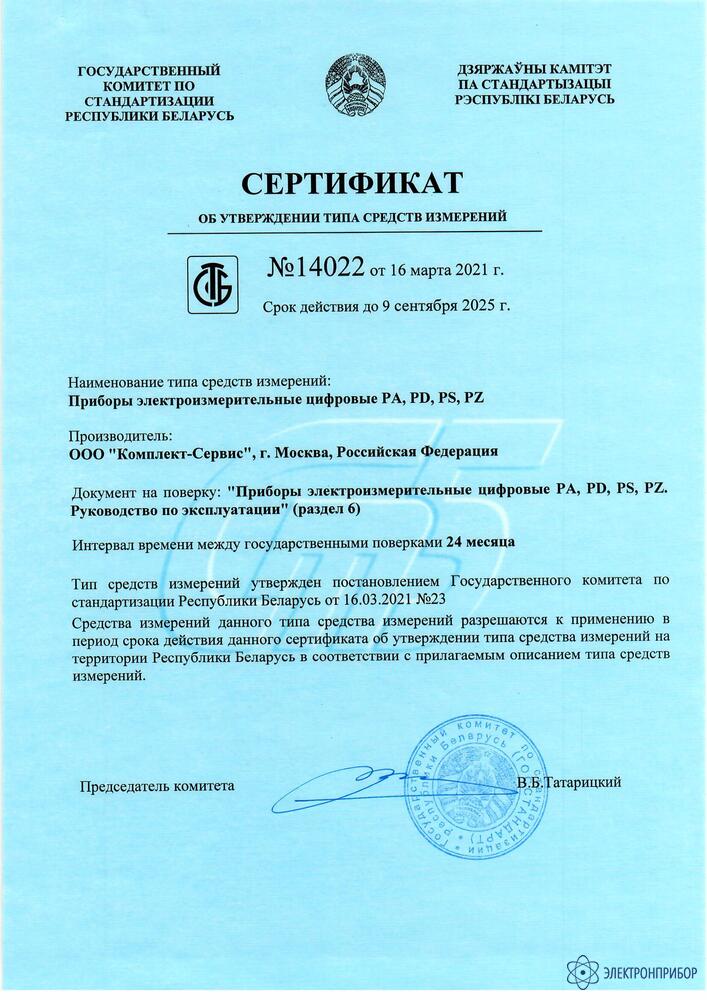

    Сертификаты

    Назначение многофункционального электроизмерительного прибора 1RS-485/6DI/3DO/1AO (лицевая панель 96х96 мм) PD194E-9K3T-11121:

    Многофункциональные цифровые электроизмерительные приборы PD194E торговой марки КС® предназначены для измерения электрических параметров в трехфазных и однофазных сетях переменного тока, выполнения функций телеизмерений, телесигнализации и телеуправления.

    В модификации PD194E-9Е3T-11021:

    • 1 порт связи RS-485;
    • 6 дискретных входов;
    • 3 релейных выхода;
    • 1 аналоговый выход.

  • Технические характеристики многофункционального электроизмерительного прибора 1RS-485/Ethernet/6DI/2DO (лицевая панель 96х96 мм) PD194E-9E3T-11021:

    Параметр Значение
    Измерения напряжения, токи, мощности, частота, коэффициент мощности; максимумы, минимумы, среднее значение тока, напряжения, частоты, мощностей; коэффициенты искажения синусоидальности токов и напряжений (THD), коэффициенты гармонических составляющих токов и напряжений (2-51 гармоника); энергии (технический учет) в обоих направлениях, активная и реактивная, реактивная по квадрантам
    Номинальное значение тока 1А, 5А
    Номинальное значение напряжения (линейное) 100 В, 380 В, 400 В, 500 В
    Погрешность измерения приведенная тока, напряжения, мощности ±0,5%, коэффициента мощности ±1%; абсолютная частоты ±0,01Гц

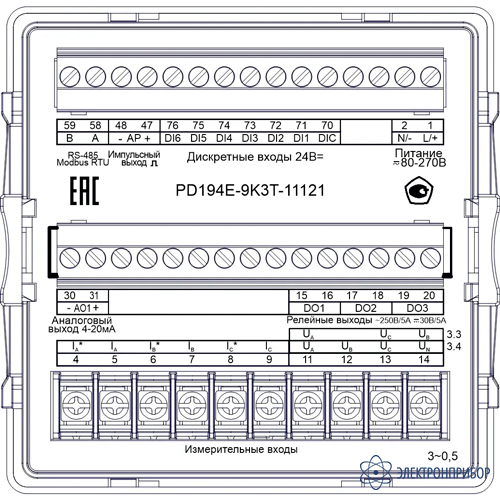

    Схема подключения 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная 2-проводная
    Интерфейсы и протоколы обмена RS-485 (Modbus RTU), Ethernet (протокол Modbus TCP)
    Дискретные входы (телесигнализация) 6 входов с внутренним питанием =24В («сухой контакт»)
    Релейные выходы (телеуправление) 2 выхода, ~250 В/5 А, =30 В/5 А
    Аналоговые выходы 1 выход, 4...20 мА, 4...12...20 мА (≤500 Ом)
    Питание -/~80...270 В, 50 Гц
    Энергонезависимые часы без синхронизации, уход не более 0,5 сек/сутки
    Журналы событий 32 записи, по дискретным входам, релейным выходам, измеряемым параметрам (выход измеряемого параметра за допустимый предел)
    Индикатор ЖК-индикатор с подсветкой
    Рабочий диапазон температур от -25 °С до +70 °С
    Конструкция габаритные размеры 96× 96 × 82 мм; степень защиты по передней панели IP66 (по ГОСТ 14254-96)
    Средний срок службы 30 лет
    Межповерочный интервал 10 лет

  • Комплект поставки PD194E-9K3T-11121

    № Наименование Количество
    1 Многофункциональный электроизмерительный прибор 1RS-485/6DI/3DO/1AO (лицевая панель 96х96 мм) PD194E-9K3T-11121 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1

  • Файлы для PD194E-9K3T-11121

Файлы для PD194E-9K3T-11121
