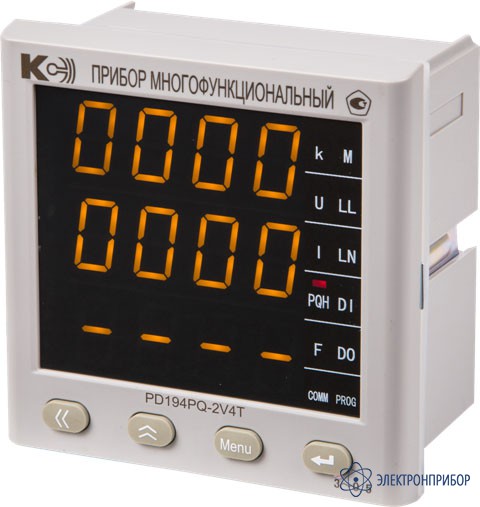

PD194PQ-2V4T-A — многофункциональный цифровой электроизмерительный прибор (многостраничная модификация, повышенной точности)

Код товара: 35629
  • 61535-15

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

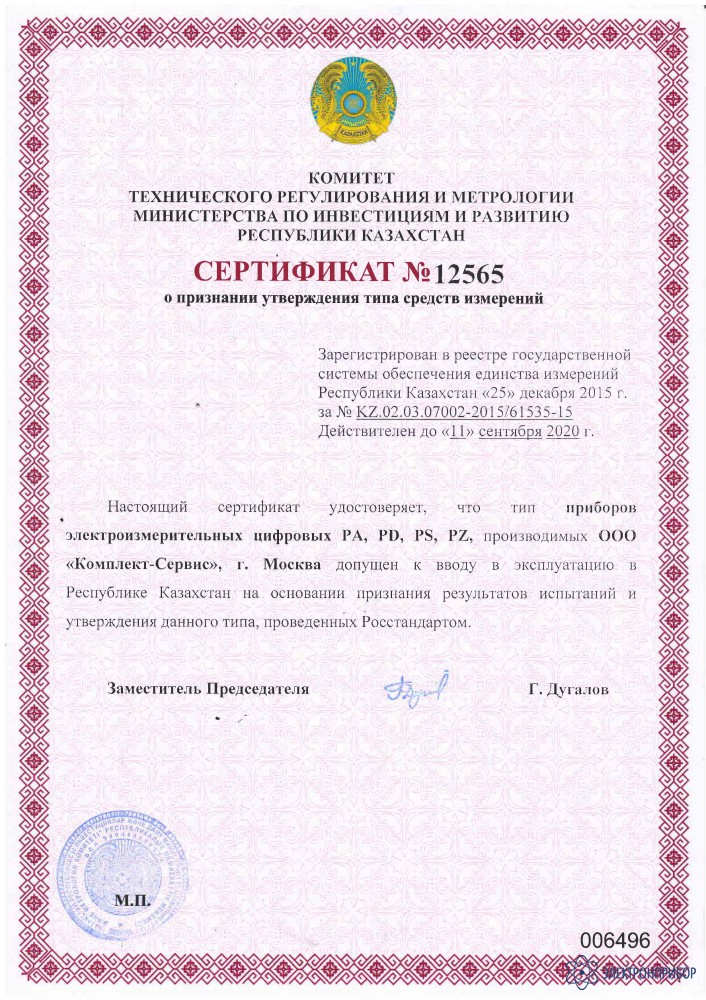

    Сертификаты

    Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-A:

    Многофункциональные цифровые электроизмерительные приборы PD194PQ-2V4T-A предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

    Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-A:

    • Многостраничная модификация;
    • Измерение и преобразование тридцати одного параметра электрической сети;
    • Результаты измерения просматривают на индикаторе последовательно;
    • В ручном режиме переключение страниц результатов измерения выполняется при помощи кнопок управления;
    • В автоматическом режиме страницы результатов измерения переключаются автоматически с заданным пользователем интервалом;
    • Порт RS-485, работающий по протоколу Modbus RTU, скорость передачи до 38400 бит/с;
    • Порт Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
    • Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
    • Четыре дискретных входа;
    • Три релейных выхода;
    • Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
    • Меню также позволяет сменить пароль доступа, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить аналоговые выходы и цифровой интерфейс, задать режим и параметры работы релейных выходов, выполнить другие настройки;
    • Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу;
    • Релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по цифровому интерфейсу;
    • Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

  • Измеряемые и преобразуемые величины многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-A:

    Параметр Обозначение 3-фазн. 3-пров. схема подключения(1) 3-фазн. 4-пров. схема подключения(1)
    Отображение на индикаторе Передача по цифровому интерфейсу Отображение на индикаторе Передача по цифровому интерфейсу
    Действующее значение фазного напряжения UA
    UB
    UC    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +    		 +
    +
    +
    Среднее действующее значение фазного напряжения (2) ULNAG - - - +
    Действующее значение линейного напряжения

    UAB
    UBC
    UCA

    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +
    Среднее действующее значение линейного напряжения (2) ULLAG - + - +
    Действующее значение силы тока по фазе IA
    IB
    IC    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +
    Среднее действующее значение силы тока по фазам (2) IAG - + - +
    Активная мощность по фазе PA
    PB
    PC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +
    Суммарная активная мощность P + + + +
    Реактивная мощность по фазе QA
    QB
    QC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +
    Суммарная реактивная мощность Q + + + +
    Полная мощность по фазе SA
    SB
    SC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +
    Суммарная полная мощность S - + - +
    Коэффициент мощности в фазе SFA
    SFB
    SFC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +
    Общий коэффициент мощности PF + + + +
    Частота сети F + + + +

    Примечания

    (1) Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена.

    (2) Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).

    Технические характеристики многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-A:

    Параметр Значение
    Измерительные входы
    Номинальное значение (1) силы тока, Iн, А 0,5; 1,0; 2; 5,0
    Номинальное значение (1) линейного UНЛ (фазного UНФ) напряжения, В 100 (57,7); 220 (127);
     380 (220); (380) (2)
    Частота тока и напряжения, Гц от 45 до 55(3)
    Допустимая кратковременная перегрузка на измерительных входах напряжения Uн в течение 60 с
    Сопротивление входа напряжения, МОм, не менее 1
    Сопротивление входа тока, мОм, не более 20
    Схема подключения 3-фазная 3-проводная или 3-фазная 4-проводная(4)
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 3-строчный светодиодный
    Диапазон отображаемых значений:
    - токов (А) и напряжений (В), 0…9999
    - мощностей (Вт, кВт, МВт) (3) -9999…0…9999
    Период обновления результатов измерения, с, не более 1
    Цифровые порты
    Порт RS-485 1 порт (протокол Modbus RTU), скорость от 2400 до 19200 бит/с (5)
    Порт Ethernet 1 порт, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
    Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с 0,2; 0,5 (6)
    Релейные выходы
    Количество 3
    Нагрузка активная, перем. 250 В, 5 А или пост. 30 В, 5 A
    Дискретные входы
    Количество 4
    Тип «сухой контакт»
    Ток в замкнутом состоянии, мА, не более 4
    Напряжение в разомкнутом состоянии, В, не более 15
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ: 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 91,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,52
    Масса прибора в упаковке, кг, не более 0,7

    Примечания:

    (1) Выбирается при заказе.

    (2) Исполнение с номинальным фазным напряжением 380 В не имеет 3-проводной схемы подключения.

    (3) По заказу может быть поставлен прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

    (4)Для модификации А схема подключения фиксирована.

    (5) По заказу может быть устанолен порт со скоростью передачи до 38400 бит/с.

    (6) Опции меню. По специальному заказу может быть выпущен прибор с опциями 0,1; 0,2 и 0,5 секунды.

  • Комплект поставки PD194PQ-2V4T-A

    № Наименование Количество
    1. Многофункциональный цифровой электроизмерительный прибор PD194PQ-2V4T-A 1

  • Файлы для PD194PQ-2V4T-A

Файлы для PD194PQ-2V4T-A

Все товары группы
Сохранить в PDF Распечатать
