Многофункциональные щитовые электроизмерительные приборы

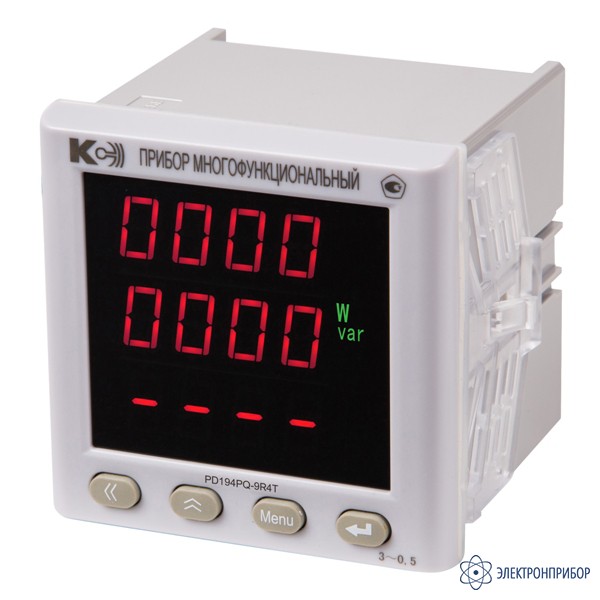

PD194PQ-9B4T 10DI — многофункциональный измеритель (дополнительно 1 порт RS-485 (Modbus RTU); 10 дискретных входов)

Код товара: 47996
  • 61535-15
    Является модификацией PD194PQ-9ххх

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

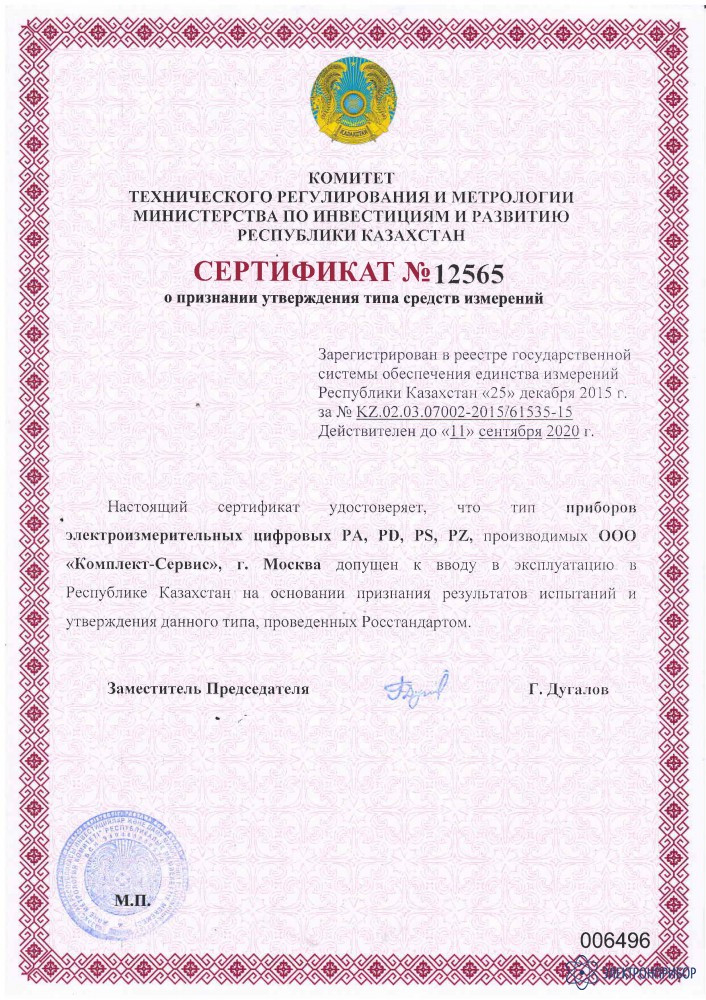

    Сертификаты

    Назначение многофункционального измерителя PD194PQ-9ххх:

    Многофункциональные цифровые электроизмерительные приборы PD194PQ-9ххх торговой марки КС предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

    Приборы многофункциональные PD194PQ-9ххх изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    • PD194PQ-9R4T - базовая модификация прибора (измерение 31 параметра электросети, один порт связи RS-485);
    • PD194PQ-9K4T - базовая модификация прибора + дополнительные опции: 3 аналоговых выхода (4-20 мА, 0-20 мА или 4-12-20 мА) или 2 аналоговых выхода (0-5 мА или ±5 мA);
    • PD194PQ-9S4T 10DI - базовая модификация прибора + дополнительные опции: 10 дискретных входов;
    • PD194PQ-9S4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 4 дискретных входа и 3 релейных выхода;
    • PD194PQ-9B4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU);
    • PD194PQ-9B4T 10DI - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 10 дискретных входов;
    • PD194PQ-9B4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 4 дискретных входа и 3 релейных выхода.

    Особенности многофункционального измерителя PD194PQ-9ххх:

    • Измерение и преобразование тридцати параметров электрической сети;
    • Модификации приборов с повышенной точностью измерений;
    • Модификации приборов с одним или двумя портами RS-485;
    • Работающими по протоколам Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006;
    • Скорость передачи до 38400 бит/с; - модификации приборов с портом Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
    • Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
    • Наличие в приборах четырех дискретных входов, трех релейных и трех аналоговых выходов (в зависимости от модификации);
    • Одностраничные и многостраничные модификации приборов;
    • Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная;
    • Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

  • Технические характеристики многофункционального измерителя PD194PQ-9ххх:

    Параметр Значение
    Измерительные входы
    Номинальное значение (1) силы тока Iн, А 0,5; 1,0; 2; 2,5; 5,0
    Номинальное значение (1) линейного Uнл (фазного Uнф) напряжения, В 100 (57,7); 220 (127); 380 (220); (380)
    Частота тока и напряжения, Гц от 45 до 55 (2)
    Допустимая кратковременная перегрузка на измерительных входах напряжения 2⋅Uн в течение 60 с
    Допустимая кратковременная перегрузка на измерительных входах тока По таблице (см. ниже)
    Сопротивление входа напряжения, МОм, не менее 1
    Сопротивление входа тока, мОм, не более 20
    Схема подключения (3) 3-фазная 3-проводная или 3-фазная 4-проводная
    Питание
    Напряжение питания (1):
    - универсальное питание напряжением 80...270 В постоянного или переменного тока
    - питание напряжением 18...50 В постоянного тока
    пост. 80...270 В или пер. 80...270 В, 45...55 Гц
    пост. 18...50 В
    Мощность, потребляемая от источника питания 80...270 В, не более, ВА 5
    Мощность, потребляемая от источника питания 18...50 В, не более, ВА 4,5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора светодиодный
    Количество строк индикатора 3
    Диапазон отображаемых значений:
    - токов (А, кА) и напряжений (В, кВ),
    - мощностей (Вт, кВт, МВт, вар, квар, Мвар, ВА, кВА, MBA)
    - коэффициента мощности
    0...9999
    -9999...0...9999
    -1.000...0...1.000
    Период обновления результатов измерения, с, не более 1
    Аналоговые выходы
    Количество нет, 2 или 3 (4)
    Тип (1):
    - выход тока
    - выход напряжения
    4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ±5 мА
    0-5 В, 1-5 В или 0-10 В
    Сопротивление нагрузки:
    - для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более
    - для выходов типа 0-5 мА; ±5 мА, Ом, не более
    - для выходов типа 0-5 В, 1-5 В, кОм, не менее
    - для выходов типа 0-10 В, кОм, не менее
    350
    750
    20
    20
    Цифровые порты
    Порт RS-485 1 или 2 порта (5),
    скорость от 2400 до 19200 бит/с (6),
    протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006
    Порт Ethernet Нет или 1 порт (5),
    100Base-T,
    протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
    Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с 0,2; 0,5 (7)
    Релейные выходы
    Количество нет или 3 (5)
    Нагрузка перем. 250 В, 5 А или пост. 30 В, 5 А
    Дискретные входы
    Количество нет или 4 (5)
    Тип «сухой контакт»
    Ток в замкнутом состоянии, мА, не более 4
    Напряжение в разомкнутом состоянии, В, не более 15
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания, корпусом, МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Тц в течение 1 минуты, кВ:
    - питание – входы, питание – выходы (кроме Ethernet), входы – выходы (кроме Ethernet), Ethernet – выходы, Ethernet – входы тока, Ethernet – дискретные входы;
    - Ethernet – питание, Ethernet – входы напряжения

    2 кВ

    1,5 кВ
    Условия эксплуатации / хранения и транспортирования
    Температура окружающего воздуха, °С -40...+70 / -50...+80
    Относительная влажность, %, не более 95 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более (8) 2500
    Механическая устойчивость и прочность
    Прочность при транспортировании Согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34
    Устойчивость к синусоидальной вибрации Группа механического исполнения М13 согласно ГОСТ 17516.1-90, п. 2
    Устойчивость к землетрясению До 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой
    Безопасность и защита
    Электрическая безопасность Соответствует ГОСТ Р 52319-2005
    Пожарная безопасность Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31
    Степень защиты, обеспеченная передней панелью:
    - для прибора щитового исполнения
    Степень защиты обеспеченная корпусом:    		 Код степени защиты по ГОСТ 14254-96:
    IP66
    IP40
    Уровень защиты программного обеспечения СИ от непреднаме­ренных и преднамеренных изменений «С» по МИ 3286-2010
    Электромагнитная совместимость
    Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) Соответствует ГОСТ Р 51522-99
    Надежность
    Средняя наработка на отказ, тыс. ч 200
    Средний срок службы, лет 25
    Межповерочный интервал, лет 8
    Размеры и масса
    Размеры передней панели, мм
    Присоединительные размеры, мм
    Вырез в щите, мм    		 96x96
    90x90
    91x91
    Масса прибора, кг, не более 0,43
    Масса прибора в упаковке, кг, не более 0,7

    Примечания:
    (1) Выбирается при заказе.
    (2) По заказу может быть поставлен прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.
    (3) Схему подключения можно изменить (уставка), за исключением модификации А повышенной точности PD194PQ-T-A(A1) и прибора с номинальным фазным напряжением 380 В (только 4- проводная схема).
    (4) У щитового прибора аналоговые выходы имеются у модификаций К и N: два выхода – при заказе выходов с номинальным током 5 мА (выходы типа 0-5 мА или ± 5 мА), три выхода – в остальных случаях щитового прибора.
    (5) В зависимости от модификации прибора.
    (6) По заказу может быть установлен порт со скоростью передачи до 38400 бит/с.
    (7) Опции меню. По заказу может быть поставлен прибор с опциями 0,1; 0,2 и 0,5 секунды.
    (8) При транспортировании самолетом приборы должны быть размещены в отапливаемых герметизированных отсеках.

    Допустимые кратковременные перегрузки на измерительных входах тока:

    Кратность тока (1) Число перегрузок Длительность каждой перегрузки, с Интервал между двумя перегрузками, с
    7 2 15 60
    10 5 3 2,5

    Примечания:
    (1) Кратность тока относительно номинального значения.

  • Комплект поставки PD194PQ-9B4T 10DI

    № Наименование Количество
    1 Многофункциональный измеритель PD194PQ-9B4T 10DI 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1
