Щ 02 П, Щ0 2П

Многофункциональные щитовые электроизмерительные приборы

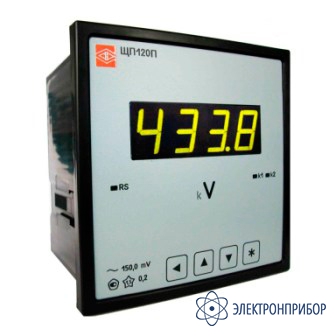

Щ02П — прибор щитовой цифровой электроизмерительный

Код товара: 56528
  • 51021-12

    • Гарантия

      3 года

    • Межповерочный интервал

      6 лет

    • Госреестр СИ РФ

      51021-12 до 30.05.2022

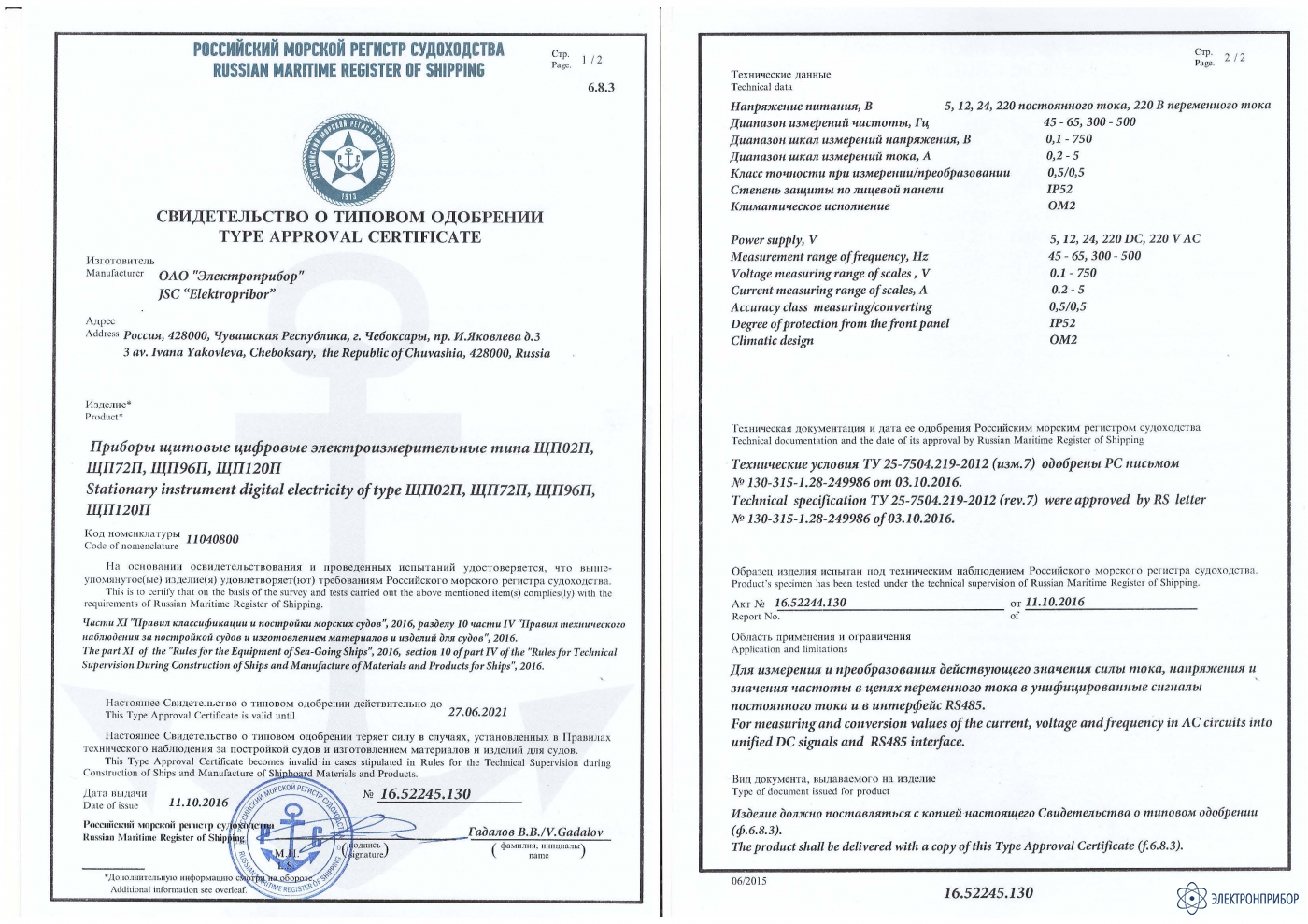

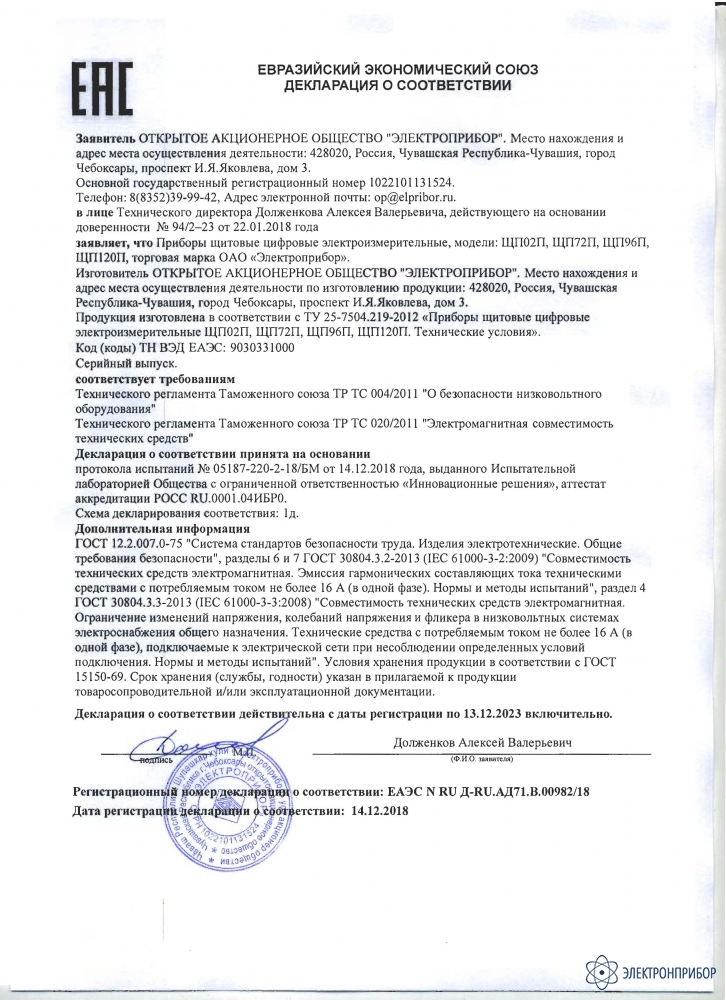

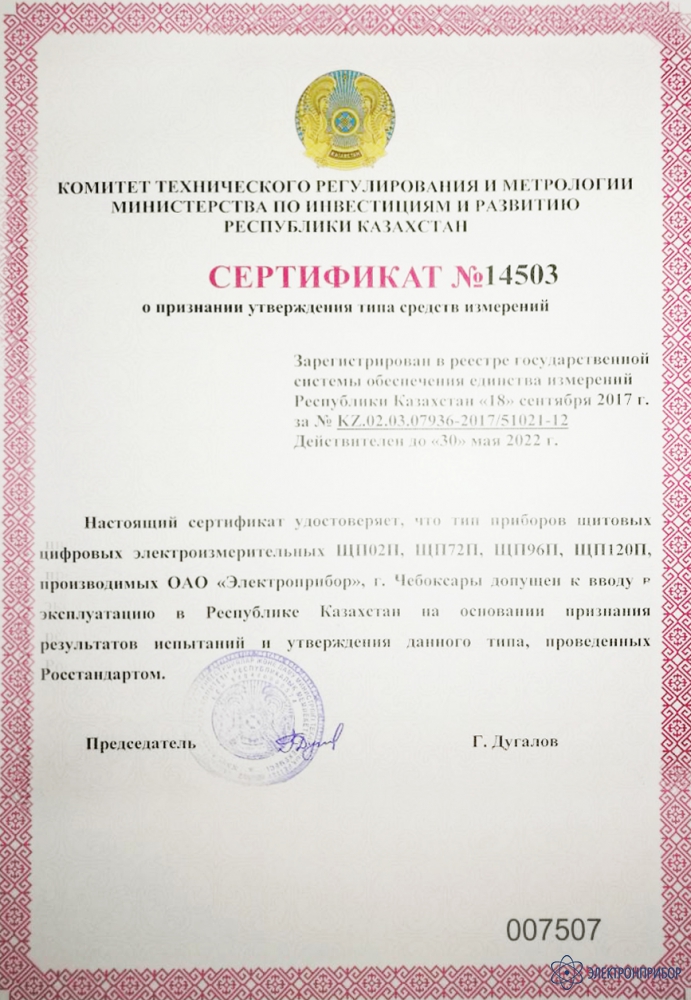

    Сертификаты

    Назначение амперметров и вольтметров переменного тока ЩП120П, ЩП96П, ЩП72П, ЩП02П:

    Приборы предназначены для измерения и преобразования силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485. Приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы.

    Области применения:

    • Сети сбора и передачи данных;

    • Автоматизированные системы диспетчерского управления (АСУ ТП).

    Отрасли применения:

    • Энергетика;

    • Атомная энергетика;

    • Нефтегазовая промышленность;

    • Военно-промышленный комплекс (ВПК).

    Особенности амперметров и вольтметров переменного тока ЩП120П, ЩП96П, ЩП72П, ЩП02П:

    • Удобное перепрограммирование с помощью встроенных кнопок или по интерфейсу RS485:
      - диапазона показаний, положения десятичной точки;
      - уровня контролируемых значений входных сигналов (уставок);
      - изменения яркости свечения цифровых индикаторов;
      - параметров интерфейса;
    • Коммуникационный интерфейс RS485 позволяет передавать информацию в систему верхнего уровня, а так же объединять цифровые приборы в единую сеть;
    • Наличие аналоговых и дискретных выходов позволяет интегрировать прибор в существующую систему телемеханики;
    • Межповерочный интервал 6 лет позволяет значительно сократить затраты на поверку.

    Форма заказа:

    ЩПа – b1,b2 – с – d – e – f – g – h

    а – тип прибора (по габаритам, мм):
    ЩП02П – 96×48,
    ЩП72П – 72×72,
    ЩП96П – 96×96,
    ЩП120П – 120×120;

    b1 – диапазон измерений входного сигнала основного индикатора при непосредственном подключении, коэффициент трансформации при подключении через внешний трансформатор тока или напряжения:
    мВ: 100; 150; 200; 250; 500; 1000; 2000;
    В: 1; 2; 5; 10; 20; 50; 100; 150; 200; 250; 380; 500; 750;
    мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000;
    А: 1; 2; 5;

    По умолчанию диапазон частоты входного сигнала 45…65 Гц (при заказе не указывается). При заказе прибора с диапазоном частоты входного сигнала 300…500 Гц только с основным индикатором указать в скобках в параметре b1 условное обозначение частоты – 400 Гц.

    Примечание – при отличии диапазона показаний от диапазона измерений входного сигнала и от коэффициента трансформации дополнительно указать заказанный диапазон показаний в примечании к формуле заказа.

    b2 – диапазон измерений частоты входного сигнала дополнительного индикатора, кроме прибора ЩП02П:
    45…65 Гц – для диапазона 45…65 Гц,
    400 Гц – для диапазона 300…500 Гц,
    - при отсутствии не указывать;

    c – условное обозначение напряжения питания:
    5ВН, 12ВН, 24ВН, 220ВУ, 230В;

    d – наличие интерфейсов RS485:
    1RS – один интерфейс,
    2RS – два интерфейса;
    х – при отсутствии параметра (только для ЩП120П);

    e – условное обозначение аналоговых и дискретных выходов:
    02 – два дискретных выхода без аналоговых выходов,
    11 – один аналоговый и один дискретный выход,
    12 – один аналоговый и два дискретных выхода,
    20 – два аналоговых выхода без дискретных выходов,
    22 – два аналоговых и два дискретных выхода,
    х – без аналоговых и дискретных выходов;
    Примечание – после цифр в скобках указать условное обозначение аналогового выхода: А – 0...5 мА, В – 4...20 мА, С – 0...20 мА, АР – 0…2,5…5 мА, ВР – 4…12…20 мА,
    СР – 0…10…20 мА, при заказе двух аналоговых выходов указать через запятую.

    f – цвет индикаторов:
    К – красный,
    З – зеленый,
    Ж – желтый;

    g – класс точности:
    0,2 или 0,5;

    h – специальное исполнение:
    ОМ2 – для эксплуатации на морских судах,
    А – для эксплуатации на АЭС (класс безопасности 4),
    в остальных случаях не указывать.

    Тип прибора ЩПа Параметр кода полного условного обозначения
    b1, b2 с d e f g h*
    ЩП02П b1 + 1RS х, 12, 20, 22 + + +
    ЩП72П b1, b2 + 1RS х, 02, 11, 20 + + +
    ЩП96П b1, b2 + 1RS,2RS х, 12, 20, 22 + + +

    ЩП120П    		 b1, b2
    +    		 1RS,2RS х, 12, 20, 22
    +
    +    		 +
    b1 x x x
    * - для приборов со специсполнением класс точности 0,5.
    Примечания: знак «+» означает наличие всех возможных вариантов параметра в формуле заказа. Знак «х» означает отсутствие параметра. Неиспользуемый параметр h не указывают.

    Пример оформления заказа

    ЩП120П – 500В,45...65Гц – 220ВУ – 2RS – 22(А,С) – К – 0,5 – ОМ2 ТУ 25-7504.219-2012
    Для прибора ЩП120П, основной индикатор – диапазон измерений входного сигнала от 0 до 500 В, дополнительный индикатор – диапазон измерений частоты от 45 до 65 Гц, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока, два интерфейса RS485, два аналоговых выхода 0…5 мА и 0…20 мА, два дискретных выхода, красный цвет индикаторов, класс точности 0,5, специсполнение ОМ2.

  • Технические характеристики амперметров и вольтметров переменного тока ЩП120П, ЩП96П, ЩП72П, ЩП02П:

    Общие характеристики
    Параметр ЩП02П ЩП72П ЩП96П ЩП120П
    Габаритные размеры, мм 96 х 48 х 148 (с задней крышкой);
    96 х 48 х 121,5 (без крышки)    		 72 х 72 х 103 (с задней крышкой);
    72 х 72 х 75,6 (без крышки)    		 96 х 96 х 103 (с задней крышкой) 96 х 96 х 75,6 (без крышки) 120 х 120 х 103 (с задней крышкой) 120 х 120 х 75,6 (без крышки)
    Вырез в щите, мм 92х45 68х68 92х92 112х112
    Высота знака, мм 20 14 20 20
    Масса, кг, не более 0,4 0,2 0,5 0,5
    Защитная крышка поставляется в комплекте.
    Технические характеристики
    Параметр Значение
    Класс точности:
    при измерении;
    при преобразовании
    0,2 или 0,5;
    0,5
    Рабочий диапазон температур УХЛ3.1 (от -40°С до +70°С)
    Максимальный диапазон показаний От 0 до 9999
    Область частот измеряемых / преобразуемых сигналов От 45 до 65 Гц (от 300 до 500 Гц)
    Количество измерительных каналов 1
    Количество отображаемых параметров 1 или 2 (ЩП72П, ЩП96П, ЩП120П) для отображения частоты входного сигнала
    Гальваническая развязка входных и выходных цепей и питания Есть
    Степень защиты по передней панели IP50
    Интерфейс RS485 (протокол Modbus RTU) Основной для передачи данных (для ЩП120П возможно изготовление без RS485);
    дополнительный для передачи данных или подключения модулей индикации (МИ120, МИ80) и табло
    Скорость обмена по интерфейсу

    4600, 9600, 19200, 38400, 115200 бит/сек.

    (115200 бит/сек. устанавливается через ПО "Конфигуратор")
    Аналоговый выход (класс точности 0,5) Количество: 0; 1; 2;
    диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА, 4...12...20 мА, 0...10...20 мА
    Сопротивление нагрузки 2,5 кОм для диапазонов 0...5 мА, 0...2,5...5 мА;
    0,5 кОм для диапазонов 0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА
    Дискретный выход Количество: 0; 1; 2; Постоянное напряжение 300 В, 100 мА или Переменное напряжение 200 В, 100 мА
    Максимально допустимая перегрузка по входному сигналу (от верхнего предела диапазона измерений) 150% (1 минута)
    Время установления выходного аналогового сигнала, не более 1,0 с
    Входное сопротивление при измерении напряжения, не менее (1-0,005) МОм
    Падение напряжения при измерении силы тока 500 мА, 1000 мА, 2000 мА, 1 А, 2 А, 5 А, не более 30 мВ
    Параметры питания 5ВН (5 +4/-0,5) В постоянного тока;
    12ВН (12 +6/-3) В постоянного тока;
    24ВН (24 +12/-6) В постоянного тока;
    220ВУ (от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока);
    230В (от 85 до 253 В переменного тока частотой
    Мощность потребления, не более 2,5 В•А для ЩП02П, ЩП72П при напряжении питания 5ВН, 12ВН, 24ВН;
    3,0 В•А для ЩП96П, ЩП120П при напряжении питания 5ВН, 12ВН, 24ВН;
    6,0 В•А при напряжении питания 220ВУ, 230В
    Средний срок службы 30 лет
    Средняя наработка на отказ 150000 часов
    Примечание: подключить внешние цепи в соответствии с назначением контактов соединительных разъемов в клеммы «под винт» можно одножильными проводами сечением до 4 мм2, многожильными до 2,5 мм2. При подключении напряжения питания постоянного тока от 120 до 265 В при питании 220ВУ к контактам питания «L», «N» полярность любая.

  • Комплект поставки Щ02П

    № Наименование Количество
    1 Прибор щитовой цифровой электроизмерительный Щ02П 1

  • Файлы для Щ02П

Файлы для Щ02П
