Устройства индикации щитовые

CE3020 — цифровое устройство индикации

Код товара: 45876
    • Гарантия

      2 года

    Назначение цифрового устройства индикации CE3020:

    Устройство индикации цифровое CE3020 предназначено для индикации результатов измерения преобразователей СН3020. Устройство  CE3020 также может подключаться к другим приборам по интерфейсу RS-485 к устройствам телемеханики и ПЭВМ.

    Выпускаются по ТУ 4221-027-16851585-2007. Соответствуют требованиям ГОСТ 12977-84.

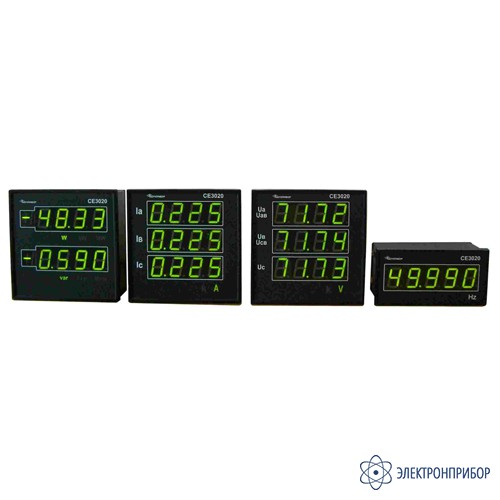

    Устройство СЕ3020 выпускается в четырех исполнениях:

    • СЕ3020/1 для индикации значений фазных или линейных напряжений;
    • СЕ3020/2 для индикации значений фазных токов;
    • СЕ3020/3 для индикации значений активной и реактивной мощностей;
    • СЕ3020/4 для индикации значений частоты.

    Устройства СЕ3020/1 и СЕ3020/2 имеют по три четырехразрядных светодиодных индикатора зеленого цвета свечения.

    Устройство СЕ3020/3 имеет два четырехразрядных плюс знаковый разряд светодиодных индикатора зеленого цвета свечения.

    Устройство СЕ3020/4 имеет один пятиразрядный светодиодный индикатор зеленого цвета свечения.

    Питание устройств СЕ3020 осуществляется постоянным напряжением 5 В (один блок питания на партию приборов по совокупной мощности). Блоки питания могут Заказчиком приобретаться самостоятельно, например блок DRA 18-05.

  • Технические характеристики цифрового устройства индикации CE3020:

    Параметр Значение
    СЕ3020/1 СЕ3020/2 СЕ3020/3 СЕ3020/4
    Потребляемая мощность, не более 5 Вт 4 Вт 2 Вт
    Габаритные размеры, не более 144х144х74 мм 144х72х74 мм
    Масса, не более 0,55 кг 0,3 кг
  • Комплект поставки CE3020

    Наименование СЕ3020/1 СЕ3020/2 СЕ3020/3 СЕ3020/4
    1 Устройство СЕ3020 в выбранном исполнении 1 1 1 1
    2 Розетка MSTB 2,5/2-ST 2 1 1 1
    3 Розетка MSTB 2,5/3-ST 1 1 1 1
    4 Фиксатор для крепления к щиту 1 1 1 1
    5 Паспорт 1 1 1 1
    6 Диск с описанием системы команд (на партию устройств, поставляемых в один почтовый адрес) 1 1 1 1
