АКИП-5102/1 — частотомер электронно-счётный

Код товара: 36860
  • 2-3 дня
    57319-14

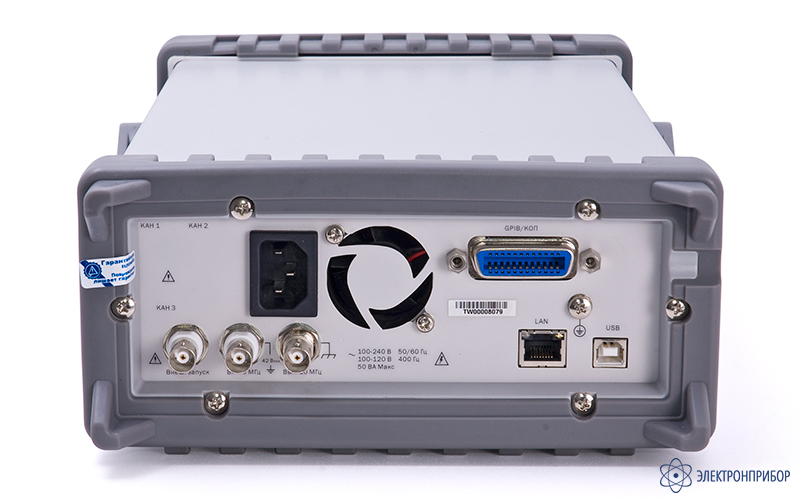

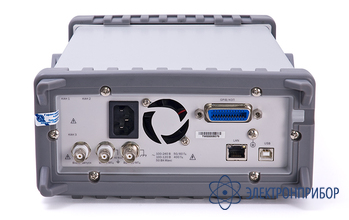

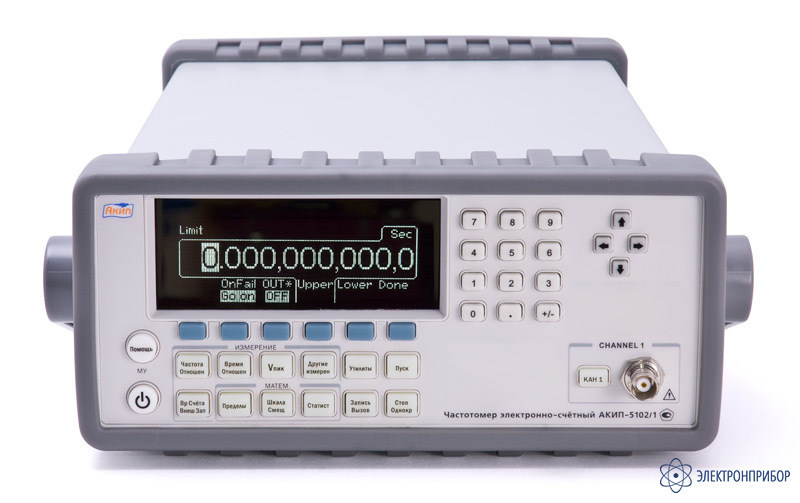

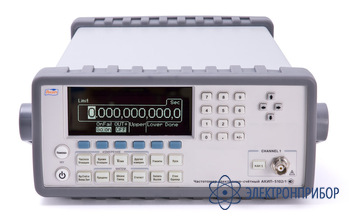

    Частотомер электронно-счётный АКИП-5102/1 Частотомер электронно-счётный АКИП-5102/1

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57319-14 до 20.02.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности частотомера электронно-счётного АКИП-5102/1:

    • 1 канал с диапазоном частот 1 мГц … 400 МГц;
    • Измерение частоты и периода, пикового напряжения, счет импульсов;
    • Погрешность ОГ: ≤ 1х10-6; опционально: ≤ 5х10-8; ≤ 5х10-10 (рубидиевый);
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
    • Автоматический допусковый контроль для частотных измерений;
    • Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
    • Память на 20 профилей настроек (запись/вызов), фильтр НЧ;
    • Программная калибровка;
    • Интерфейсы USB, LAN, GPIB (опция);
    • Совместим с протоколом LXI (web-сервер);
    • Отвечает стандарту LXI (класс C), реализован Web-интерфейс.

  • Технические характеристики частотомера электронно-счётного АКИП-5102/1:

    Параметр Значение
    Диапазон частот DC: 1 мГц ... 400 МГц;
    AC: 30 Гц ... 400 МГц (1 МОм), 200 кГц ... 400 МГц (50 Ом)
    Период 2,5 нс ... 1000с
    Допуск на ЧМ 25 %
    Чувствительность 20 мВскз ... 5 В ac + dc (1мГц – 225 МГц);
    30 мВскз ... 5 В ac +dc (225 МГц – 400 МГц);
    40 мВскз ... 5 В ac +dc (400 МГц – 450 МГц);
    80 мВпик - пик ... 10 Впик - пик (длит. импульсов от 1,5 до 10 нс);
    50 мВпик - пик ... 10 Впик - пик (длит. импульсов > 10 нс)
    Связь по входу DC или AC
    Входное сопротивление 1 МОм/ 50 Ом
    Входная емкость 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
    Фильтр НЧ До 100 кГц ( – 20 д Б для частот > 1 МГц )
    Защита по входу:
    50 Ом
    1 МОм
    12 Вскз (DC... 400 МГц)
    350 В dc+ас пиковое (0 ... 100 кГц); 12 Вскз (100 кГц ... 400 МГц)
    Аттенюатор × 10 – для режима измерения напряжения и триггера
    Опорный генератор 10 МГЦ Стандартный: ± 1×10-6;
    Опция 101 (термостатированный ОГ): ± 5 x 10-8;
    Опция FE-5680A (стандарт частоты рубидиевый): ± 5 x 10-10
    Счет импульсов (канал 1) 0 ... 1015
    Пиковое напряжение -5,1 В ... +5,1 В, разрешение 2,5 мВ
    Разрешение по частоте 12 разрядов (время счета – секунда)
    Разрядность индикатора Максимально 12
    Интерфейс USB, LAN, GPIB (опция)
    Память 20 профилей настроек (запись/вызов)
    Напряжение питания 100 / 240 В ±10 % (50 / 60 Гц); 100 В / 120 В ±10 % (400 Гц); 30 Вт
    Габаритные размеры (ШхВхГ) 215 × 89 × 347 мм
    Масса 2,9 кг

  • Комплект поставки АКИП-5102/1

    № Наименование Количество
    1 Частотомер электронно-счётный АКИП-5102/1 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 Инструкция по эксплуатации на CD 1
