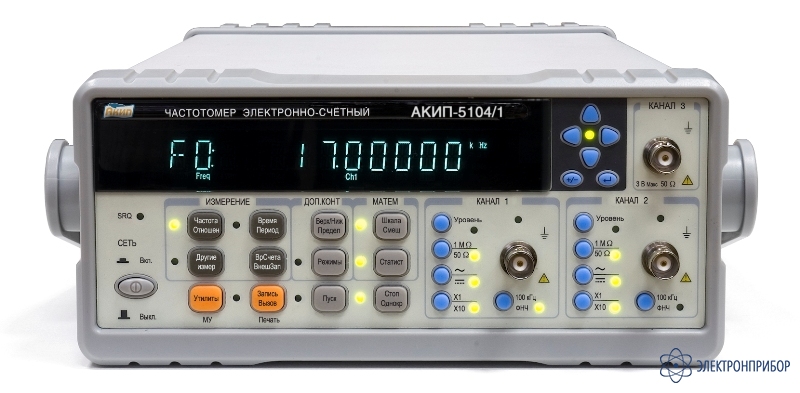

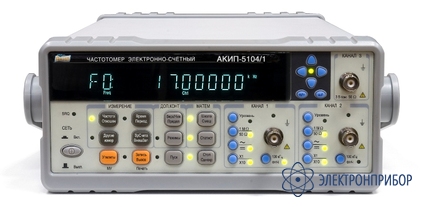

АКИП-5104/2 — частотомер

Код товара: 53851
  • 2-3 дня
    78953-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78953-20 до 12.08.2025

    • Производитель

      АКИП

    Особенности частотомера АКИП-5104/2:

    • Диапазон частот Канал 1 / Канал 2: 0,14 мГц …100 МГц;
    • Диапазон частот канал 3: 100.. 1,5 ГГц;
    • Максимальное разрешение: 20 нс;
    • Погрешность опорного генератора (5 МГц): ± 1х10-7;
    • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
    • Математика для частотных измерений: х (множитель), + (смещение);
    • Функция статистики для частотных измерений: среднее, минимум, максимум, относительные значения (ppm), СКО, девиация Аллана, ∆-изм (delta), абс. отклонение (Abs dev);
    • Автоматический допусковый контроль для частотных измерений;
    • Запуск измерений: внутренний (авто), внешний (Ext);
    • Память: 9 профилей настроек (запись/ вызов);

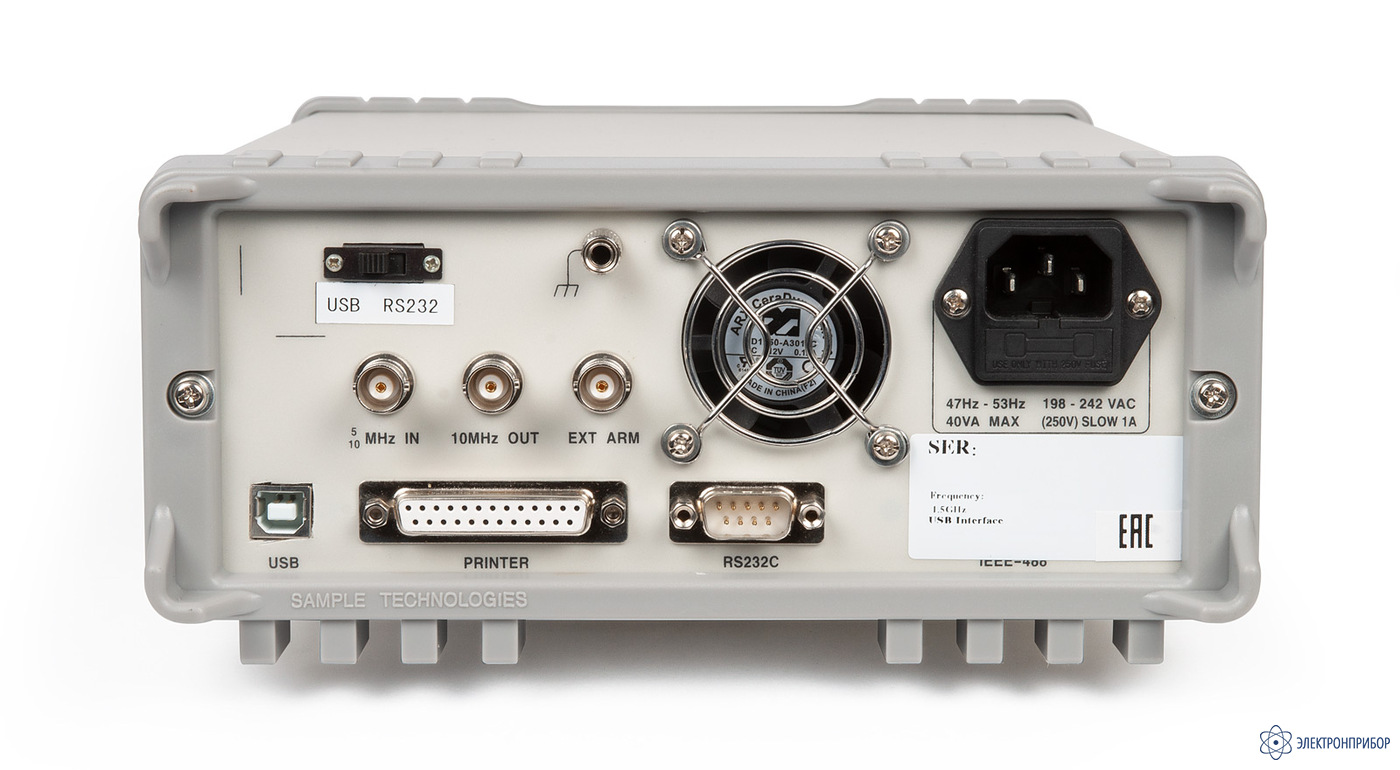

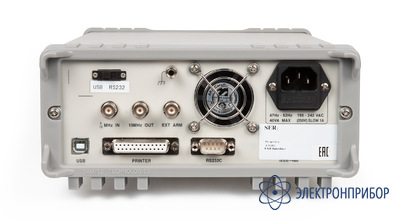

    • Интерфейс: USB, RS232, LPT;
    • Вход внешнего опорного генератора (5 / 10 МГц, автовыбор), выход опорного генератора (5 МГц);
    • Флуоресцентный VFD-дисплей (8 разрядов/ секунда).

  • Технические характеристики частотомера АКИП-5104/2:

    Параметр АКИП-5104/1 АКИП-5104/2
    Каналы 1, 2
    Диапазон частот 0,14 мГц – 100 МГц
    Диапазон периодов (T1) 20 нс – 7000 с (макс. разрешение 20 нс, ± 20 нс)
    Диапазон временных интервалов 40 нс – 7000 с (макс. разрешение 20 нс, ± 20 нс)
    Фазовый сдвиг 0 - 3590 (40 нс ≤ для врем. интервалов <100 с)
    Длительность импульсов ≥40 нс (период следования <100 с)
    Скважность 1 – 99 % (длит. имп. ≥40 нс, период следования <100 с)
    Счет импульсов 0 … 1х1012 (разрешение ±1 имп.)
    Параметры входа канал 1/2
    Входное сопротивление 1 МОм //45 пФ и 50 Ом
    Динамический диапазон 30 мВ – 1,5 Вскз (синус); 100 мВ – 4,5 Вп-п (прямоуг., импульс)
    Связь по входу Открытый и закрытый вход (DC, AC)
    Связь по входу Открытый и закрытый вход (DC, AC)
    Тип соединителя BNC
    Канал 3
    Диапазон частот 100 МГц – 500 МГц 100 МГц – 1,5 ГГц
    Диапазон периодов 2 нс – 10 нс 0,7 – 10 нс
    Параметры входа канала 3
    Входное сопротивление 50 Ом
    Динамический диапазон 30 мВ – 1,5 Вскз (синус)
    Связь по входу Закрытый вход (АС)
    Тип соединителя BNC
    Измерительные функции
    Время счета 10 / 100 мкс/ 1/ 10/ 100/ 300 мс/ 1/ 10/ 100/ 1000с (+ t внеш. зап.)
    Статистика 2… 2000 (число выборок)
    Отношение частот Кан1/ Кан2, Кан1/ Кан3, Кан2/ Кан1, Кан3/ Кан1
    Отношение периодов Т1/ Т2
    Опорный генератор
    Тип опорного генератора и погрешность (пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год) Стандартно < 1 x 10-7 ; (< 5 x 10-8 - опция 101)
    Общие характеристики
    Разрядность индикатора 8 разрядов при времени счета 1 секунда
    Интерфейс USB, RS232, LPT (принтер)
    Напряжение питания ~115 / 230 В; 50 / 60 Гц
    Габаритные размеры (ШхВхГ) 255 х 100 х 370 мм
    Масса 3 кг

  • Комплект поставки АКИП-5104/2

    № Наименование Количество
    1 Частотомер АКИП-5104/2 1
    2 Шнур питания 1
    3 Измерительный кабель (BNC) 2
    4 Кабель USB 1
    5 Кабель RS232 1
    6 Предохранитель 1
    7 Инструкция по эксплуатации и ПО на CD-диске 1

  • Файлы для АКИП-5104/2

Файлы для АКИП-5104/2
