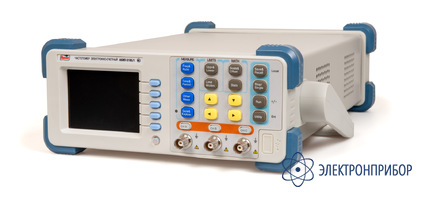

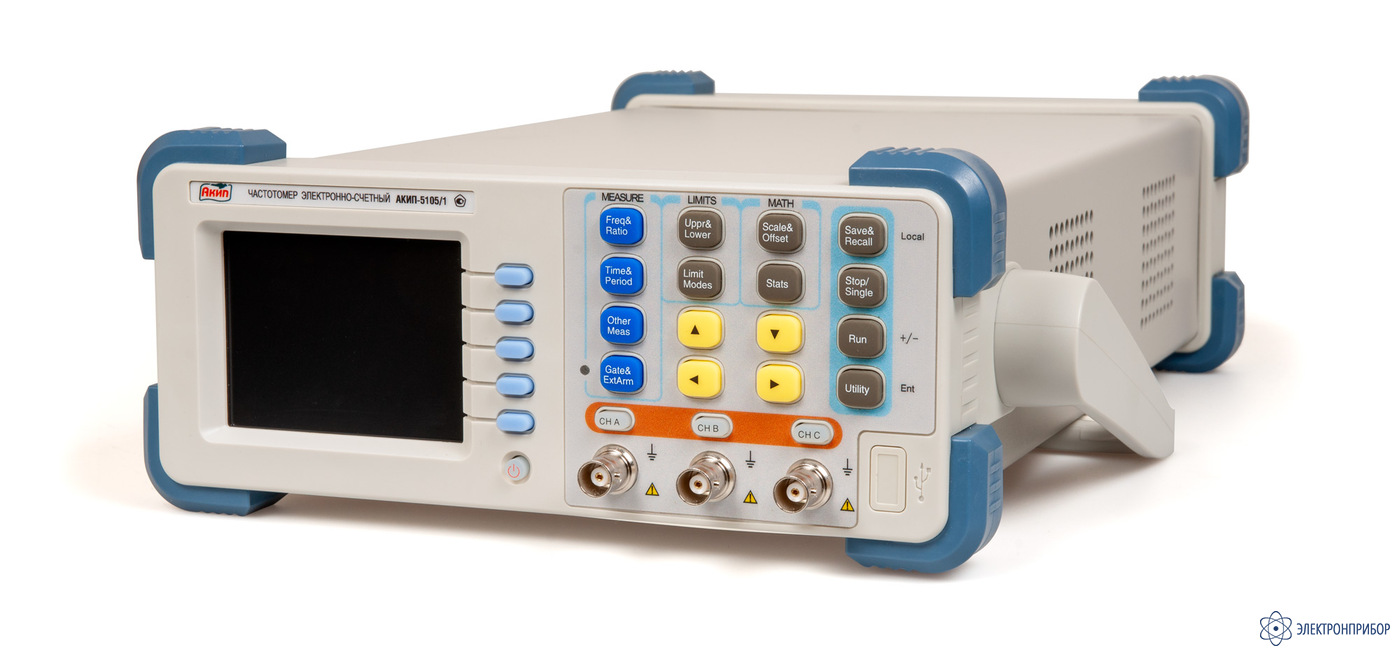

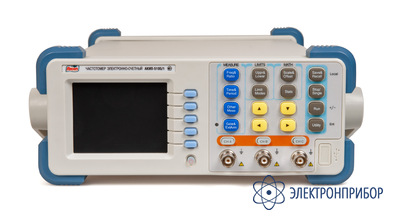

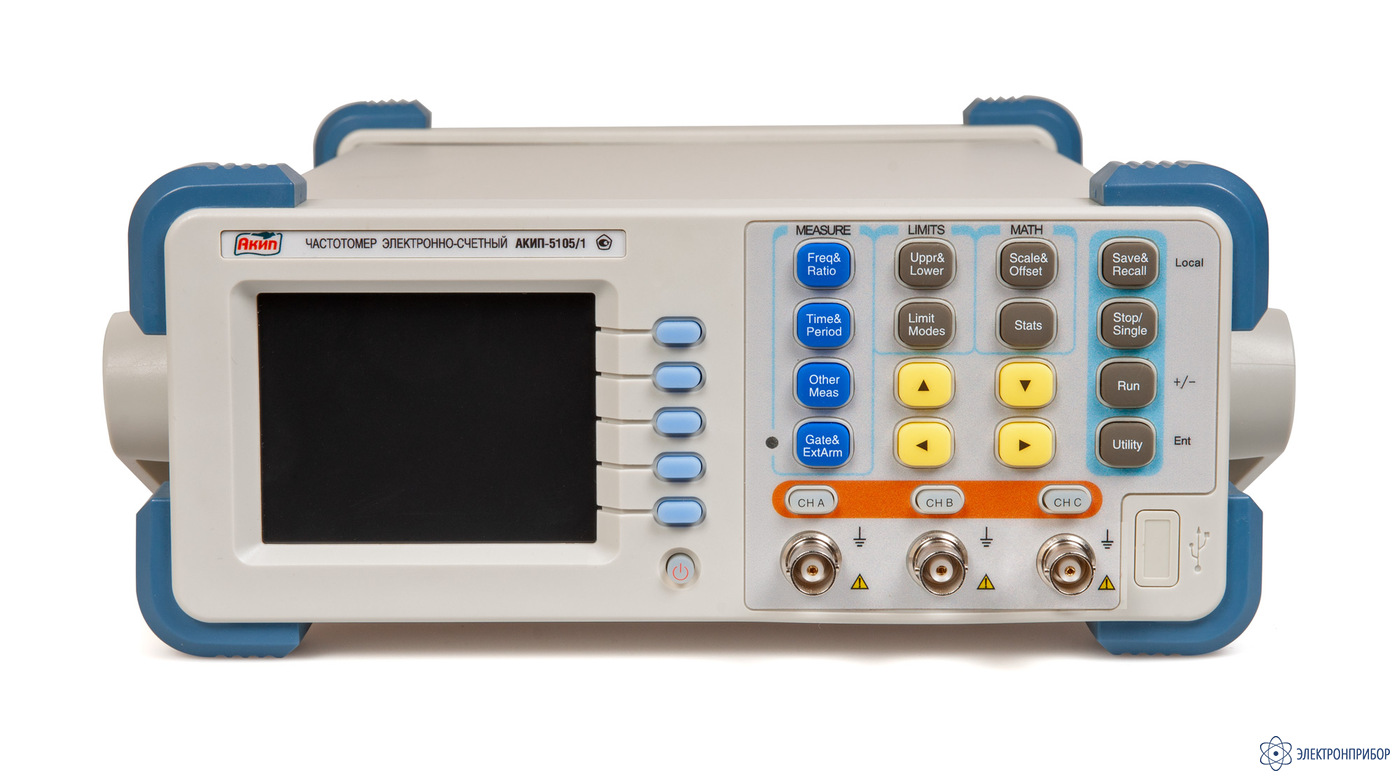

АКИП-5105/1 — частотомер

Код товара: 53852
  • 2-3 дня
    78953-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78953-20 до 12.08.2025

    • Производитель

      АКИП

    Особенности частотомера АКИП-5105/1:

    • Диапазон частот Канал 1/ Канал 2: 0,14 мГц …150 МГц;
    • Диапазон частот канала 3: 100…500 МГц;
    • Расширение частотного диапазона канала 3: до 1,5 ГГц …9 ГГц (в зависимости от опции);
    • Погрешность опорного генератора: ±1х10-7;
    • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
    • Математические функции для частотных измерений: х (множитель), + (смещение);
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
    • Автоматический допусковый контроль для частотных измерений;
    • Запуск измерений: внутренний (авто), внешний (Ext);
    • Вход внешнего опорного генератора (5/ 10 МГц - автовыбор), выход опорного генератора;
    • Высокое разрешение (9 разрядов/ секунда);
    • Память: 9 различных профилей настроек;
    • Цветной графический ЖКИ (QVGA);
    • Интерфейс: USB, RS-232C и LPT;
    • Опции: №2-6 (1,5/ 2,5/ 3 / 6/ 9 ГГц), GPIB (КОП).

  • Технические характеристики частотомера АКИП-5105/1:

    Параметр Значение
    Каналы 1, 2
    Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
    Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
    Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
    Диапазон временных интервалов 20 нс – 7000 с
    Фазовый сдвиг 0 - 3600
    Длительность импульсов >20 нс при периоде следования не более 100 с
    Скважность 1 – 99 % при периоде следования не более 100 с
    Счет импульсов 0 … 1х1012
    Канал 3
    Диапазон частот 100 МГц – 500 МГц
    Параметры входа
    Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
    Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
    50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
    30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
    Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
    Канал 3: закрытый вход, 50 Ом
    Внутренний опорный генератор
    Погрешность ± 1х10-7 (за 1 год)
    Частота 10 МГц (синус)
    Амплитуда 1 Вп-п
    Общие характеристики
    Разрядность индикатора Максимально 12
    Тип индикатора Цветной графический ЖКИ (QVGA)
    Интерфейс RS-232C, USB (host), LPT
    Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
    Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
    Масса 2 кг

  • Комплект поставки АКИП-5105/1

    № Наименование Количество
    1 Частотомер АКИП-5105/1 1
    2 Шнур питания 1
    3 Измерительный кабель 2
    4 Кабель RS232 1
    5 Руководство по эксплуатации на CD-диске 1
