АКИП5106/2, АКИП 5106 2

Частотомеры, стандарты частоты и компараторы

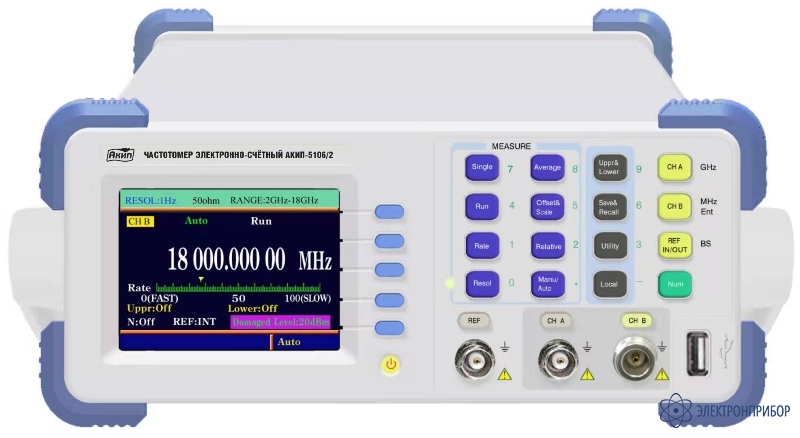

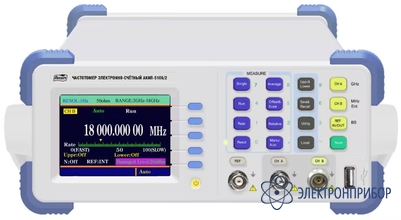

АКИП-5106/2 — частотомер

Код товара: 53872
  • 2-3 дня
    78954-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78954-20 до 12.08.2025

    • Производитель

      АКИП

    Особенности частотомера АКИП-5106/2:

    • Двухканальный СВЧ частотомер;
    • Вход канала 1 («А»): 10 Гц…3,2 ГГц;
    • Вход канала 2 («В»): 2…20 ГГц;
    • Измерение частоты, математическая обработка данных (множитель + смещение), относительные измерения (rel), усреднение (2…100);
    • Погрешность опорного генератора: ± 1х10-7 (опция: < 5×10-8 в год);
    • Автоматический допусковый контроль (компарирование);
    • Высокое разрешение (9 разрядов/ секунда);
    • Порт USB на передней панели (host);
    • Память: 9 профилей настроек (запись/ вызов);
    • Цветной графически ЖКИ (QVGA);

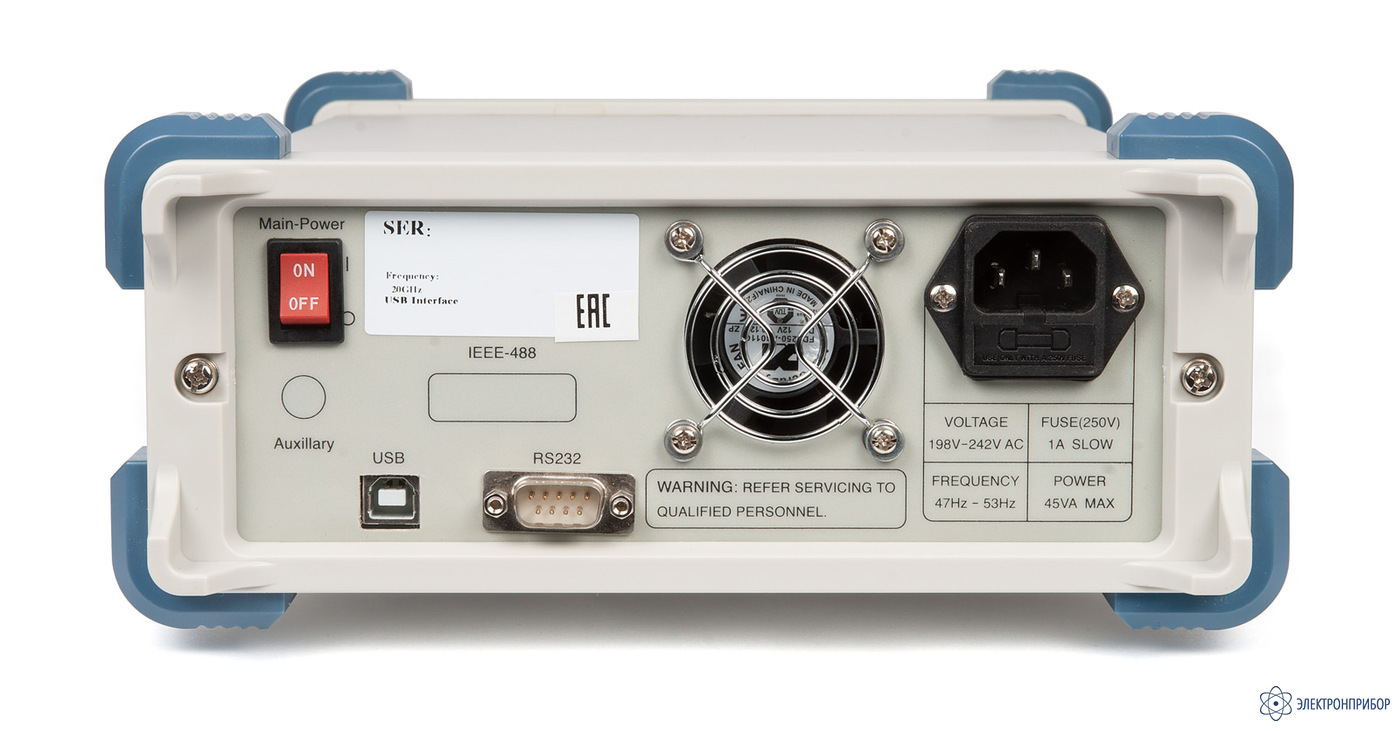

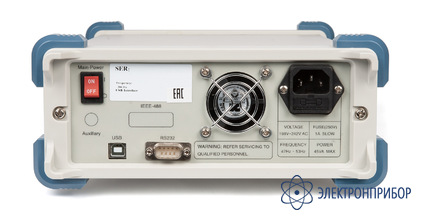

    • Интерфейс: USB (2), RS-232C;
    • Опция: GPIB

  • Технические характеристики частотомера АКИП-5106/2:

    Параметр Значение
    Канал 1 ("А")*
    Диапазон частот 10 Гц – 80 МГц;
    60 МГц - 3,2 ГГц
    Разрешение 1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
    Входное сопротивление 1 МОм, 50 Ом
    Чувствительность 25 мВ (диап.f <50 МГц);
    25 мВ (диап.f < 3 ГГц);
    40 мВ (диап.f > 3ГГц);
    50 мВ (диап.f 50…80 МГц)
    Максимальное входное напряжение 1 Вскз (+13 дБм)
    Защита входа <3 Вскз (+25 дБм)
    Связь по входу AC (закрытый вход)
    Фильтр НЧ Подавление в полосе до 100 кГц (отключаемый)
    Входной коннектор BNC тип
    *- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности.
    Канал 2 ("B")
    Диапазон частот** 2…20 ГГц
    Разрешение 1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
    Входное сопротивление 50 Ом
    Чувствительность ≤ -20 дБм (диап. 2…18 ГГц); ≤ -15 дБм (диап. 18…22 ГГц)
    Максимальное входное напряжение +7 дБм
    Защита входа +20 дБм
    Связь по входу AC (закрытый вход)
    Входной коннектор N тип
    ** - обеспечивается измерение частоты в диапазоне 500 МГц – 2 ГГц – без нормирования спецификаций.
    Внутренний опорный генератор
    Погрешность опорного генератора ± 1х10-7 (за 1 год)
    Частота 10 МГц (синус)
    Амплитуда 1 Вп-п
    Общие характеристики
    Разрядность индикатора Максимально 12
    Разрешение по частоте 9 разрядов (время счета - секунда)
    Тип индикатора Цветной графический ЖКИ (QVGA)
    Интерфейс RS-232C, USB (2 - host/device)
    Напряжение питания ~100-242 В; 50 / 60 Гц (40 ВА)
    Габаритные размеры (ШхВхГ) 270 х 110 х 370 мм
    Масса 2,5 кг

  • Комплект поставки АКИП-5106/2

    № Наименование Количество
    1 Частотомер АКИП-5106/2 1
    2 Шнур питания 1
    3 Кабель BNC 2
    4 Кабель RS232 1
    5 Измерительный кабель 20G 1
    6 Предохранитель 1
    7 Инструкция по эксплуатации и ПО на CD 1

  • Файлы для АКИП-5106/2

Файлы для АКИП-5106/2

Все товары группы
