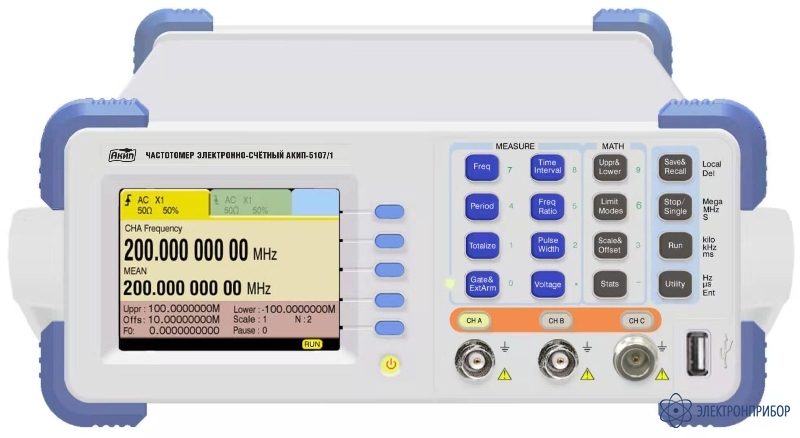

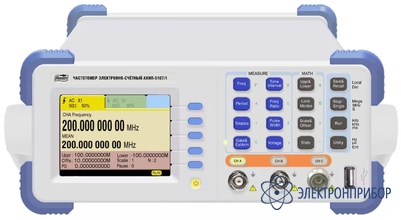

АКИП-5107/2 — частотомер

Код товара: 53877
  • 2-3 дня
    78953-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78953-20 до 12.08.2025

    • Производитель

      АКИП

    Особенности частотомера АКИП-5107/2:

    • Диапазон частот Канал 1 / Канал 2: 1 мГц …225 МГц;
    • Максимальное разрешение при измерени временных интервалов: 100 пс;
    • Диапазон частот Кан 3: от 100 МГц до 1,5 ГГц;
    • Погрешность опорного генератора: 1х10-7 (опция: < 5×10-8 в год);
    • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
    • Измерение пик. входного напряжения (Канал 1 / Канал 2);
    • Математические функции для частотных измерений: « х (множитель), + (смещение)»;
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
    • Автоматический допусковый контроль для частотных измерений;
    • Запуск измерений: внутренний (авто), внешний (Ext);

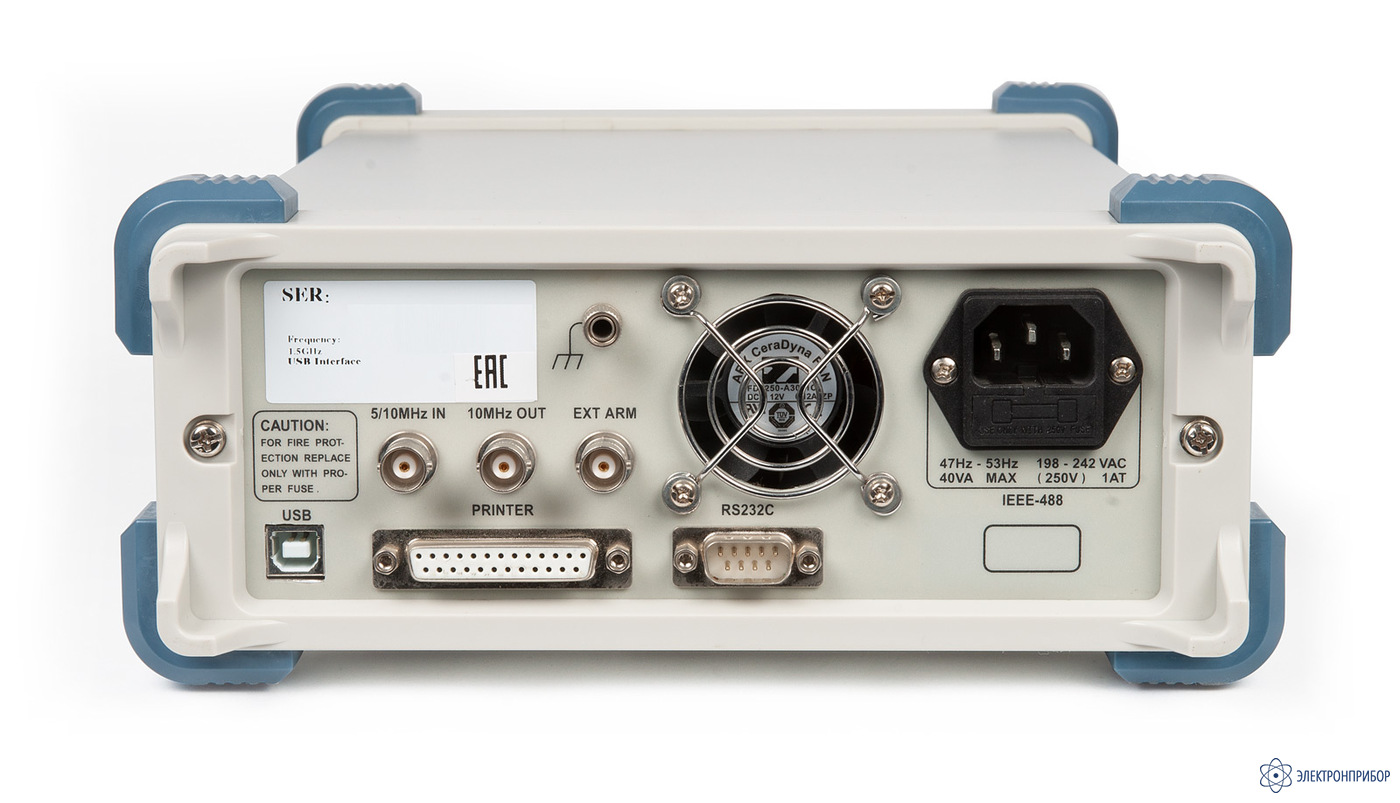

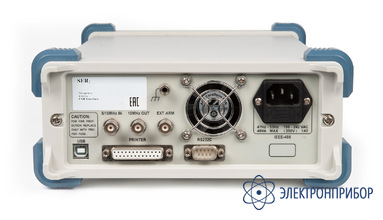

    • Вход внешнего ОГ (5/ 10 МГц - автовыбор), выход ОГ;
    • Высокое разрешение (10 разрядов/ секунда);
    • Память: 9 профилей настроек (запись / вызов);
    • Цветной графический ЖКИ (QVGA);
    • Интерфейс: USB, RS-232C и LPT (опция – GPIB).

  • Технические характеристики частотомера АКИП-5107/2:

    Параметр Значение
    Каналы 1, 2
    Диапазон частот* 0,001 Гц – 225 МГц
    Диапазон периодов 4,44 нс – 1000 с
    Диапазон временных интервалов 1 нс – 1000 с (максимальное разрешение 100 пс)
    Фазовый сдвиг 0 - 3600
    Длительность импульсов 5 нс – 1000с
    Скважность 0,1 – 99,9 %
    Счет импульсов 0 – 1х1015
    Входное напряжение (Uпиковое) 5,00 В … +5,00 В (разрешение 10 мВ)
    *- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
    Параметры входа канал 1/2
    Входное сопротивление 1 МОм //45 пФ и 50 Ом
    Динамический диапазон 30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
    Связь по входу Открытый и закрытый вход (DC, AC)
    Тип соединителя BNC
    Канал 3
    Диапазон частот 100 МГц – 1,5 ГГц
    Параметры входа канала 3
    Входное сопротивление 50 Ом
    Динамический дипапазон 30 мВ…1,5 Вскз (синусоидный сигнал)
    Связь по входу Закрытый вход (АС)
    Входной аттенюатор Х1/ х10
    Тип соединителя BNC
    Измерительные функции
    Время счета 1 мс - 500 с (+ t внеш. запуск)
    Статистика 2… 2000 (число выборок)
    Отношение частот Канал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
    Внутренний опорный генератор
    Погрешность опорного генератора ± 1х10-7 (за 1 год)
    Частота 10 МГц (синус)
    Амплитуда 1 Вп-п
    Общие характеристики
    Разрядность индикатора Максимально 12
    Тип индикатора Цветной графический ЖКИ (QVGA)
    Интерфейс RS-232C, USB (host), LPT
    Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
    Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
    Масса 2,5 кг

  • Комплект поставки АКИП-5107/2

    № Наименование Количество
    1 Частотомер АКИП-5107/2 1
    2 Шнур питания 1
    3 Кабель BNC 2
    4 Кабель USB 1
    5 Кабель RS232 1
    6 Предохранитель 1
    7 Инструкция по эксплуатации и ПО на CD 1
