АКИП-5108/1, АКИП 5108 1, АКИП51081

Частотомеры, стандарты частоты и компараторы

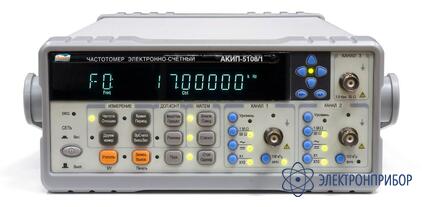

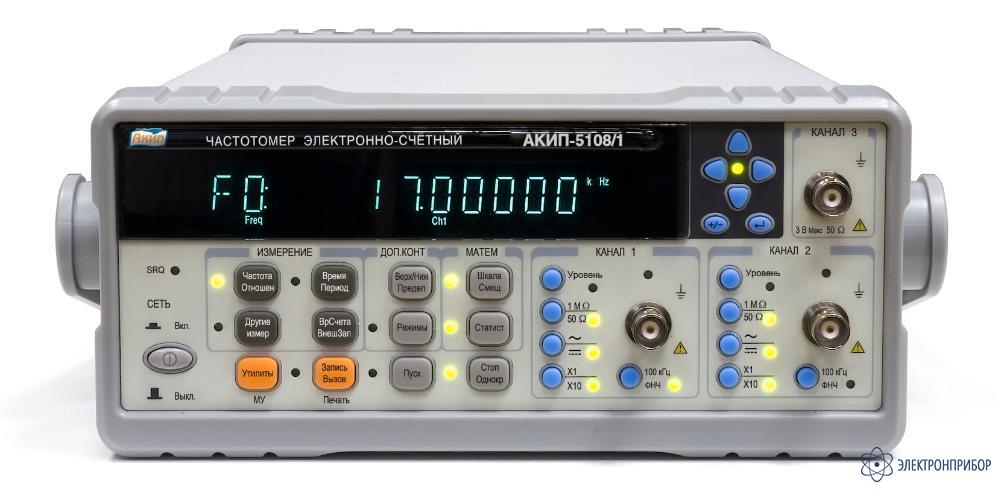

АКИП-5108/1 — частотомер

Код товара: 57766
  • 78953-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78953-20 до 12.08.2025

    • Производитель

      АКИП

    Особенности частотомера АКИП-5108/1:

    • Высокопроизводительный частотомер с диапазоном измерений: до 500 МГц;
    • Диапазон частот Кан 1: 0,14 мГц …150 МГц;
    • Диапазон частот Кан 3: 100.. 500 МГц;
    • Погрешность ОГ: ± 2х10-7 , (опция < 5x10-8 в год);
    • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
    • 4 математических функции для частотных измерений;
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
    • Автоматический допусковый контроль для частотных измерений;
    • Высокое разрешение (9 разрядов/ секунда);
    • Память: 9 различных профилей настроек;
    • Интерфейс RS-232C, USB;
    • Опции: GPIB.

  • Технические характеристики частотомера АКИП-5108/1:

    Параметр Значение
    Каналы 1, 2*
    Диапазон частот 0,14 мГц – 150 МГц
    Диапазон периодов 7 нс – 7000с
    Диапазон временных интервалов 20 нс – 7000 с
    Фазовый сдвиг 0 - 360 °
    Длительность импульсов >20 нс при периоде следования не более 100 с
    Скважность 1 – 99 % при периоде следования не более 100 с
    Счет импульсов 0 – 1х1012
    Тип коннектора BNC
    Канал 3
    Диапазон частот 100 МГц – 500 МГц, коннектор BNC типа.
    Параметры входа (Каналов 1, 2*)
    Входное сопротивление 1 МОм //45 пФ и 50 Ом (Кан 1)
    Входное напряжение (скз) Канал 1:
    Диапазон частот до 100 МГц: 30 мВскз…1,5 Вскз - синус
    Диапазон частот 100 МГц … 150 МГц: 50 мВскз…1,5 Вскз - синус
    Диапазон частот до 100 МГц: 100 мВп-п…4,5 Вп-п - импульс
    Диапазон частот 100 МГц … 150 МГц: 150 мВп-п…2 Вп-п - импульс
    Связь по входу (Канал 1) Открытый и закрытый вход (DC/ AC)
    Связь по входу (Канал 2*) Закрытый вход (AC)
    Ослабление ×1 или ×10 (аттенюатор)
    Параметры входа (Канал 3)
    Входное сопротивление 50 Ом
    Динамический диапазон (синусоидальный сигнал) -25 дБм…+7 дБм (1,5 – 2 ГГц)
    -25 дБм…+13 дБм (2 – 6 ГГц)
    -20 дБм…+13 дБм (6 – 9 ГГц)
    Защита входа +25 дБм
    Связь по входу Закрытый вход (AC)
    КСВ < 2,5:1
    Погрешность
    Погрешность внутреннего опорного генератора 5 МГц (в год) ± 2х10-7
    Разрешение по частоте 9 разрядов (время счета – 1 секунда)
    Вход/ выход ОГ «Вход Ref IN»- 5 / 10 МГц (автовыбор), «Выход Ref OUT»-10 МГц
    Общие данные
    Разрядность индикатора Максимально 12
    Память (запись/ вызов) 9 ячеек (профили №№ 1-9), ячейка №0 (настройка при включении)
    Интерфейс RS-232C, USB
    Напряжение питания 230 В ±10%; 50 Гц (потребляемая мощность 40 ВА)
    Габаритные размеры (ШхВхГ) 255 х 100 х 370 мм
    Масса 2 кг
    Опции Интерфейс GPIB (IEEE488), термостатированный ОГ/ OCXO (опция 101/ < 5 x 10-8 в год)
    * - примечание: канал 2 используется только в режиме измерений отношения частот (кроме АКИП-5108/4), диапазон частот входного сигнала по входу канал 2 равен диапазону частот по входу каналу 1. При необходимости, имеется возможность получить доступ к измерениям частоты по канала 2 только при управлении через интерфейс ДУ (remote/ RMT).

  • Комплект поставки АКИП-5108/1

    № Наименование Количество
    1 Частотомер АКИП-5108/1 1
    2 Шнур питания 1
    3 Измерительный кабель 2
    4 Кабель RS-232 1
    5 CD-диск с ПО 1
    6 Руководство по эксплуатации 1
