АКИП-5109/3 — частотомер

Код товара: 60961
  • 2-3 дня

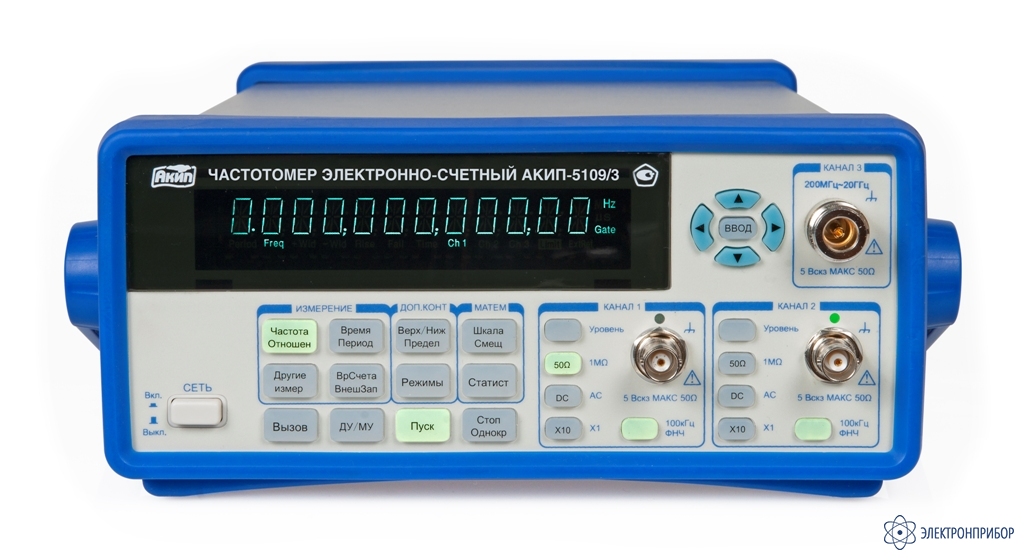

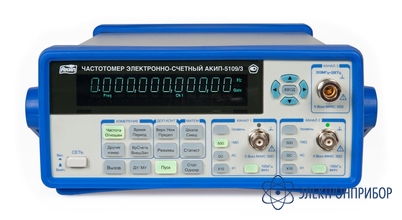

    Частотомер АКИП-5109/3 Частотомер АКИП-5109/3

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности частотомера АКИП-5109/3:

    • Диапазон измерений:
      Канал 1 и 2: 1 мГц … 200 МГц;
      Канал 3: 200 МГц … 20 ГГц;
    • Канал 1 и канала 2: измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
    • Канал 3 и канал 4: измерение частоты;
    • Вход внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
    • Погрешность опорного источника: 2х10 -7 /год, опции: 5 x 10-8 5х10 -10;
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
    • Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
    • 16 ячеек памяти для записи / вызова настроек прибора;
    • Максимальное разрешение индикатора: 12 разрядов;
    • Фильтр НЧ, встроенный аттенюатор (1х, 10х) для Канал 1 и 2;
    • Интерфейсы: USB и RS-232, GPIB (Опция).

  • Технические характеристики частотомера АКИП-5109/3:

    Параметры АКИП-5109/1; АКИП-5109/3 АКИП-5109/2; АКИП-5109/4
    Канал 1 и 2
    Диапазон частот 1 мГц … 200 МГц 1 мГц … 200 МГц
    Период 5 нс … 1000 с 5 нс … 1000 с
    Входное напряжение 50 мВскз … 1 Вскз – синус 150 мВпик-пик … 4,5 Впик-пик - импульс
    Связь по входу AC или DC (открытый или закрытый вход)
    Входное сопротивление 1 МОм/ 35 пФ или 50 Ом
    Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц)
    Аттенюатор ×1, ×10 (измерение Входное напряжения и ослабл. уровня схемы запуска)
    Защита по входу 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз
    Канал 3
    Диапазон частот 200 МГц…20 ГГц 200 МГц…20 ГГц
    Диапазон уровней -15 ... +10 дБм¹ -15 ... +10 дБм¹
    Тип коннектора N-тип N-тип
    Входное сопротивление 50 Ом 50 Ом
    Связь по входу AC (закрытый вход) AC (закрытый вход)
    Защита по входу +25 дБм +25 дБм
    Канал 4 (Вход на 3)
    Диапазон частот - 18 ГГц…40 ГГц
    Диапазон уровней входного сигнала - -29 ... +10 дБм²
    Тип коннектора - SMA-тип
    Входное сопротивление - 50 Ом
    Связь по входу - AC (закрытый вход)
    Защита по входу - +20 дБм
    Измерительные функции (канал 1 и 2)
    Временные интервалы 10 нс – 10000 с
    Длительность импульса 10 нс ... 5000 с
    Скважность импульсов 1 … 99 %
    Счет импульсов 0 … 1х1013
    Фазовый сдвиг 0° … 360°
    Отношен. частот Кан1/ Кан2
    Опорный генератор 10 МГЦ
    Тип ОГ Стандартный (погрешность < 5 x 10-8 / старение в год < 2 x 10-7 ),
    Опция 101 (погрешность < 1 x 10-8 / старение в год < 5 x 10-8 )
    Стандарт частоты рубидиевый
    FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
    Общие данные
    Интерфейс USB и RS-232 (GPIB - Опция)
    Память 16 ячеек для записи / вызова настроек прибора
    Напряжение питания 220 В (1± 10%) частота (50 / 60 Гц);
    Габаритные размеры 375 × 105 × 235 мм
    Масса 4,3 кг – АКИП-5109/1 4,4 кг – АКИП-5109/3 4,8 кг – АКИП-5109/2 4,9 кг – АКИП-5109/4

    Примечания:
    1 - ≤-10 дБм (200 … 350 МГц); ≤-15 дБм (350 МГц … 18 ГГц); ≤-10 дБм (18 … 20 ГГц).
    2 - -29 дБм…+15 дБм (18 … 20 ГГц); -20 дБм…+15 дБм (20 … 28 ГГц); -29 дБм…+10 дБм (28 … 37 ГГц), -20 дБм…+13 дБм (37 … 40 ГГц).

  • Комплект поставки АКИП-5109/3

    № Наименование Количество
    1 Частотомер АКИП-5109/3 1
    2 Шнур питания 1
    3 Кабель BNС 1
    4 Руководство по эксплуатации 1
