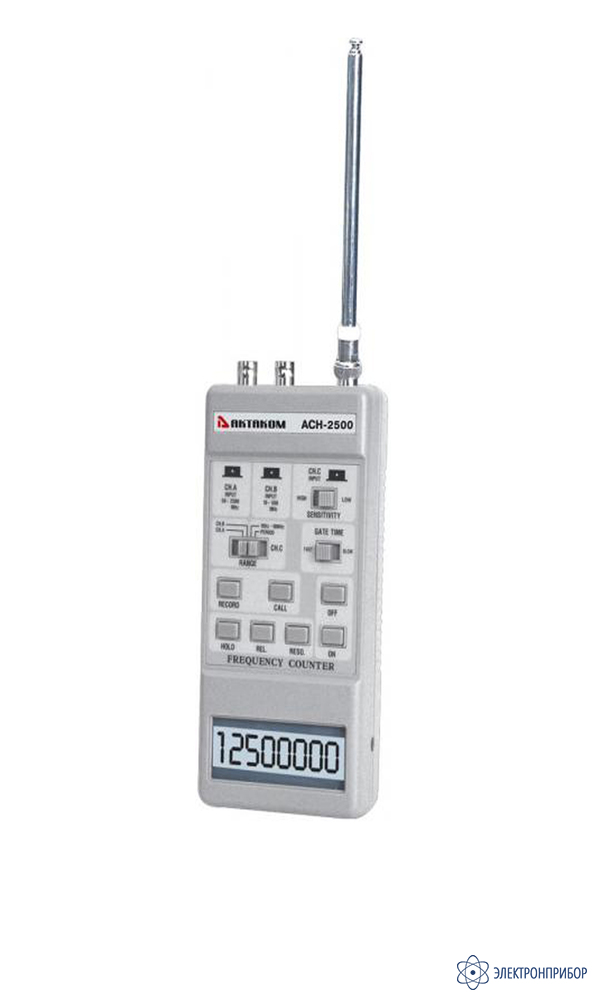

АСН-2500 — частотомер

Код товара: 21216

    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение частотомера АСН-2500:

    Частотомер АСН-2500: измерение частоты 10 Гц ... 2,5 ГГц; амплитуда входного сигнала 50 мВ ... 250 Вп-п; дополнительные функции: три входа (А — до 2,5 ГГц, В — до 500 МГц, С — до 10 МГц), удержание показаний, ЖКИ 8 разрядов, память, относительные измерения, измерения периода, автоотключение, возможность бесконтактного измерения через антенну; питание 4х1,5 В; габариты 173х80х35 мм; масса 340 г.

    Данное устройство является высокочувствительным малогабаритным прибором для измерений частот в диапазоне очень высоких и ультравысоких частот. Прибор обеспечивает измерения в широком диапазоне частот вплоть до значений 2,5 ГГц. Обеспечивается хорошая разрешающая способность - не хуже 0,1 Гц для диапазона 10 МГц. В приборе используется специальная микропроцессорная интегральная схема, в которой реализованы функции измерения частоты, периода сигнала, функции мультиразрешения, функция фиксации данных, функция относительных измерений, регистрации данных (отсчеты максимальных, минимальных и средних значений). Реализована функция автоматического отключения питания (Auto power off). Прибор имеет жидкокристаллический индикатор (ЖКИ), который обеспечивает удобство и простоту отсчета показаний даже в условиях высокой освещенности. Такой индикатор характеризуется малым потреблением энергии. Высокая точность измерений обеспечивается применением в приборе в качестве опорного кварцевого генератора низкой частоты.

    Заказываемая специально дополнительным образом в составе аксессуаров к прибору телескопическая антенна может быть использована для вылавливания в эфире передающихся частот портативных, стационарных или подвижных радиоизлучающих систем, таких как полицейские, пожарные радиосистемы, радиосистемы скорой помощи, такси, самолетные, морские и т.п. в диапазонах приблизительно от 5 до 30 см (обладающих различными мощностями, конструкциями радиопередающих систем, антенн и т.д.).

    Особенности частотомера АСН-2500:

    • Диапазон частот 10 Гц ... 2,5 ГГц;
    • ЖКИ на 8 разрядов;
    • Разрешение 0,1 Гц;
    • Основная погрешность 4 х 10-6;
    • Измерения по входу или с антенны (бесконтактным методом);
    • Запоминание показаний;
    • Относительные измерения;
    • Фиксация минимальных и максимальных значений;
    • Усреднение результатов измерений;
    • Автоматическое отключение питания;
    • Питание: 4 батарейки на 1,5 В.

  • Технические характеристики частотомера АСН-2500:

    Параметр Значения
    Индикация на приборе ЖКИ 13 мм, 8 цифр
    Измерения Частот, в режиме фиксации данных, в режиме относительных измерений, запоминание (минимальных, максимальных, средних значений), измерение периода сигнала.
    Диапазон 2500 МГц От 50 МГц до 2500 МГц (типовое значение максимум 2600 МГц)
    500 МГц От 10 МГц до 500 МГц
    10 МГц От 10 Гц до 10 МГц
    Период От 10 Гц до 10 МГц
    Чувствительность (среднеквадратичные значения) Диапазон 50 МГц - 75 МГц Ј100мВ
    2500 МГц 76 МГц - 2500 МГц Ј50мВ
    Диапазон 10 МГц - 35 МГц Ј120 мВ
    500 МГц 36 МГц - 350 МГц Ј50мВ
    351 МГц - 450 МГц Ј120 мВ
    10 МГц Ј50 мВ
    Период Ј50мВ
    Погрешность измерения частоты ± (4 импульса в минуту + 1 цифра) при 23оС ± 5оС, после калибровки
    Опорный генератор Кварцевый генератор частотой 4,194 МГц
    Температурный коэффициент опорного генератора 0,1 импульса в минуту / 1оС (стандартные условия 23оС ± 5оС)
    Максимально допустимые значения напряжений на входе прибора Максимальное значение напряжения размаха на диапазонах 500 и 2500 МГц составляет 5 В
    Максимальное значение напряжения размаха на диапазонах 10 МГц и измерения периода сигнала составляет 250 В
    Разъем для подачи сигнала на вход прибора Типа ВNC, гнезда
    Корпус Прочный пластмассовый корпус
    Температура в условиях работы От 0оС до 50оС
    Относительная влажность в условиях работы Не выше 90% в диапазоне температур от 0оС до 35оС
    Питание прибора Батареи 4 х 1,5 В
    Потребляемый ток Приблизительно 105 мА постоянного тока в диапазонах 500 Мгц и 2500 МГц
    Приблизительно 45 мА постоянного тока в диапазоне 10 МГц и в режиме измерения периода сигнала
    Параметры питания адаптера переменного тока 9 В пост. тока, диапазон токов от 300 до 500 мА, приспособлен для включения в розетку.
    Отключение питания Система автоматического отключения питания
    Габариты 173 х 80 х 35 мм
    Вес 340 г

  • Комплект поставки АСН-2500

    Наименование Количество
    Частотомер АСН-2500 1
