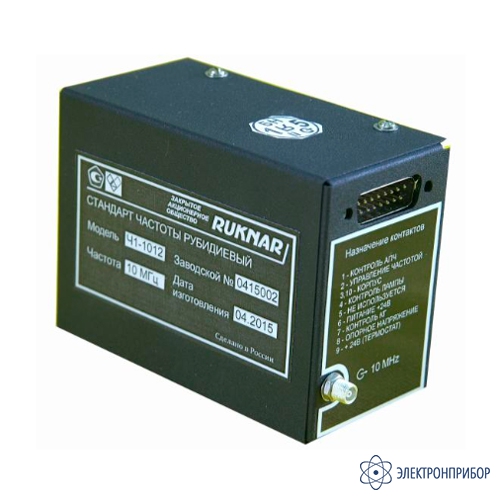

Ч1-1012 — стандарт частоты рубидиевый

Код товара: 47530
  • 31754-06

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      31754-06 до 24.01.2028

    • Производитель

      RUKNAR

    Сертификаты

    Назначение стандарта частоты рубидиевого Ч1-1012:

    Малогабаритный рубидиевый стандарт частоты Ч1-1012 предназначен для использования в качестве встраиваемого источника сигналов высокой стабильности в частотно-измерительных приборах и комплексах, теле-коммуникационных системах, системах навигации и связи. Разработан для мобильных применений с высокими требованиями к габаритам, массе и потребляемой мощности.

    Аналогичен генератору FRS фирмы EFRATOM и генераторам серии HPFRS фирмы TEMEX, PRS10 ф. Stanford research systems.

  • Технические характеристики стандарта частоты рубидиевого Ч1-1012:

    Параметр Значение
    Номинальное значение частоты выходного сигнал, МГц 10
    Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах от 0,6 до 1,2
    Относительная погрешность по частоте при выпуске, отн. ед., в пределах ± 5·10-11
    Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах ± 4·10-11
    Относительная погрешность воспроизведения частоты, отн. ед., не более 2·10-11
    Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
    за 1 с
    за 10 с
    за 100 с
    за 1 сут
    3·10-11
    1·10-11
    3·10-12
    1·10-11
    Относительное изменение частоты в диапазоне рабочих температур от 0 до + 50 °C, отн. ед., не более 3,5·10-10
    Диапазон перестройки частоты выходного сигнала, отн. ед., не менее 3·10-9
    Подавление cоcтавляющей 20 МГц в спектре выходного сигнала, дБ, не менее 30
    Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более
    при отстройке от несущей
    на (85±3) Гц
    на 1 кГц
    на 10 кГц

    - 130
    - 140
    - 145
    Напряжение питания от сети постоянного тока, В от + 22 до + 28
    Потребляемая мощность, Вт, не более 12
    Габаритные размеры (длина×ширина×высота), мм, не более 110 х 52 х 80
    Масса, кг, не более 0,7

  • Комплект поставки Ч1-1012

    № Наименование Количество
    1 Стандарт частоты рубидиевый Ч1-1012 1
    2 Одиночный комплект ЗИП 1
    3 Комплект эксплуатационной документации 1
    4 Ящик укладочный 1
