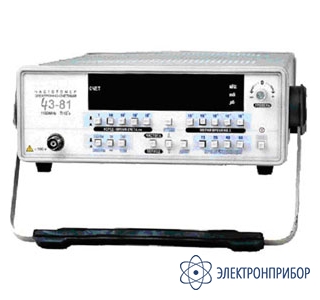

Ч3-81 — частотомер электронно-счетный

Код товара: 35906
  • 27323-19

    • Гарантия

      2 года

    • Госреестр СИ РФ

      27323-19 до 27.10.2021

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение частотомера электронно-счетного Ч3-81

    Частотомер электронно-счетный Ч3-81 предназначен для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.

    Особенности частотомера электронно-счетного Ч3-81

    • Погрешность задания опорной частоты 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
    • Три канала (А, В, С), диапазон 0,1 Гц - 2,5 ГГц
    • 8-ми разрядное табло
    • Интерфейс RS-232С

  • Технические характеристики частотомера электронно-счетного Ч3-81

    Параметр Значение
    Вход "А"
    Вид измерений Частота, отношение частот
    Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
    Диапазон измеряемых частот 10 Гц - 200 МГц
    Уровень входных сигналов:
    Синусоидальных (эффективное значение)
    Импульсных
    30мВ - 10В
    ±100 мВ - ±10 В
    Отношение частот Вход А/Вход В
    Входное сопротивление 1 МОм/50 Ом
    Входная ёмкость Не более 50 пФ
    Вход "В"
    Вид измерений Период, длительность, отношение частот
    Отношение частот Вход А/Вход В
    Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
    Диапазон измеряемых периодов 1 мкс - 10000 с
    Число усреднённых периодов (множитель периода) 1, 10, 102, 103, 104
    Период тактовой частоты 10-7, 10-6, 10-5, 10-4, 10-3 с
    Диапазон измеряемых длительностей 1 мкс - 10000 с
    Уровень входных сигналов:
    Синусоидальных (эффективное значение)
    Импульсных
    0,03 - 10 В
    ±(0,1 - 30) В
    Входное сопротивление 1 МОм
    Входная ёмкость Не более 50 пФ
    Встроенный опорный генератор
    Относительная погрешность по частоте ±1*10-7 за 12 месяцев, ±7,5*10-9 за сутки
    Температурный уход частоты ±2,5*10-8 (+5°С...+40°С)
    Вариация Аллана ±2,5*10-11 за 1 сек
    Общие характеристики
    Интерфейс RS-232C
    Формат индикации 8 разрядов
    Питание (220±22) В, (50±1) Гц
    Потребляемая мощность 20 В · А
    Габаритные размеры (HxWxD) 262х88х296 мм
    Масса 3кг
    Условия эксплуатации:
    Рабочая температура
    5°С - 40°С

  • Комплект поставки Ч3-81

    Наименование Количество
    Частотомер электронно-счетный Ч3-81 1
