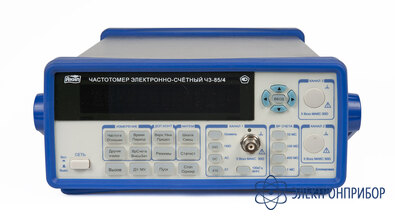

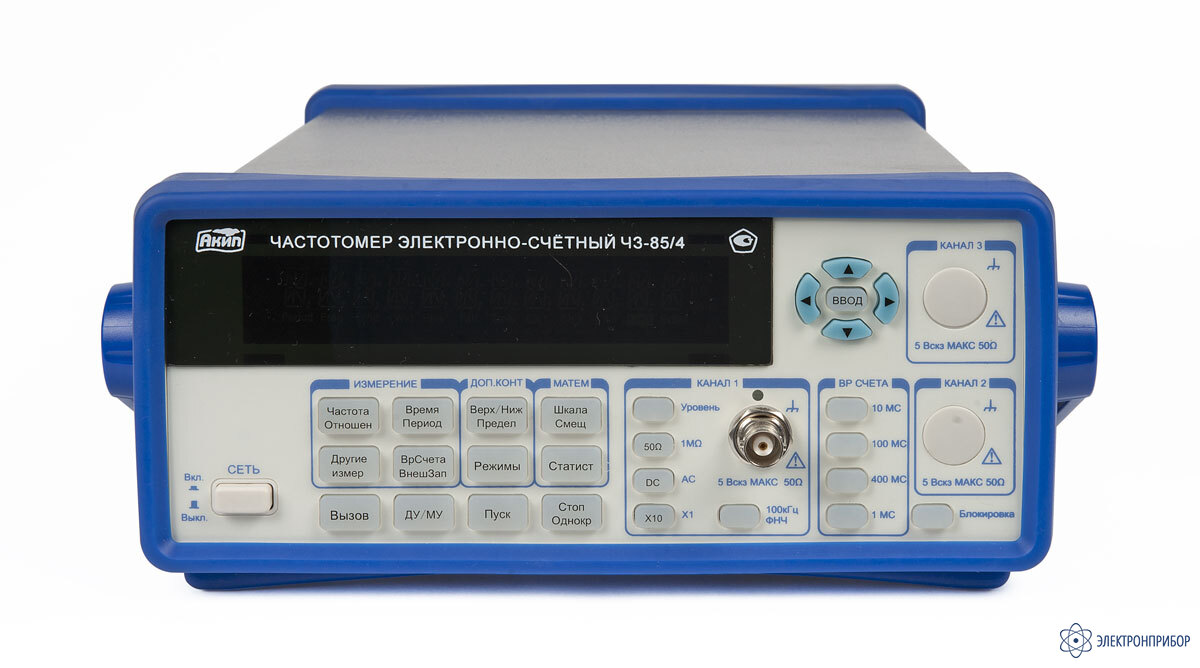

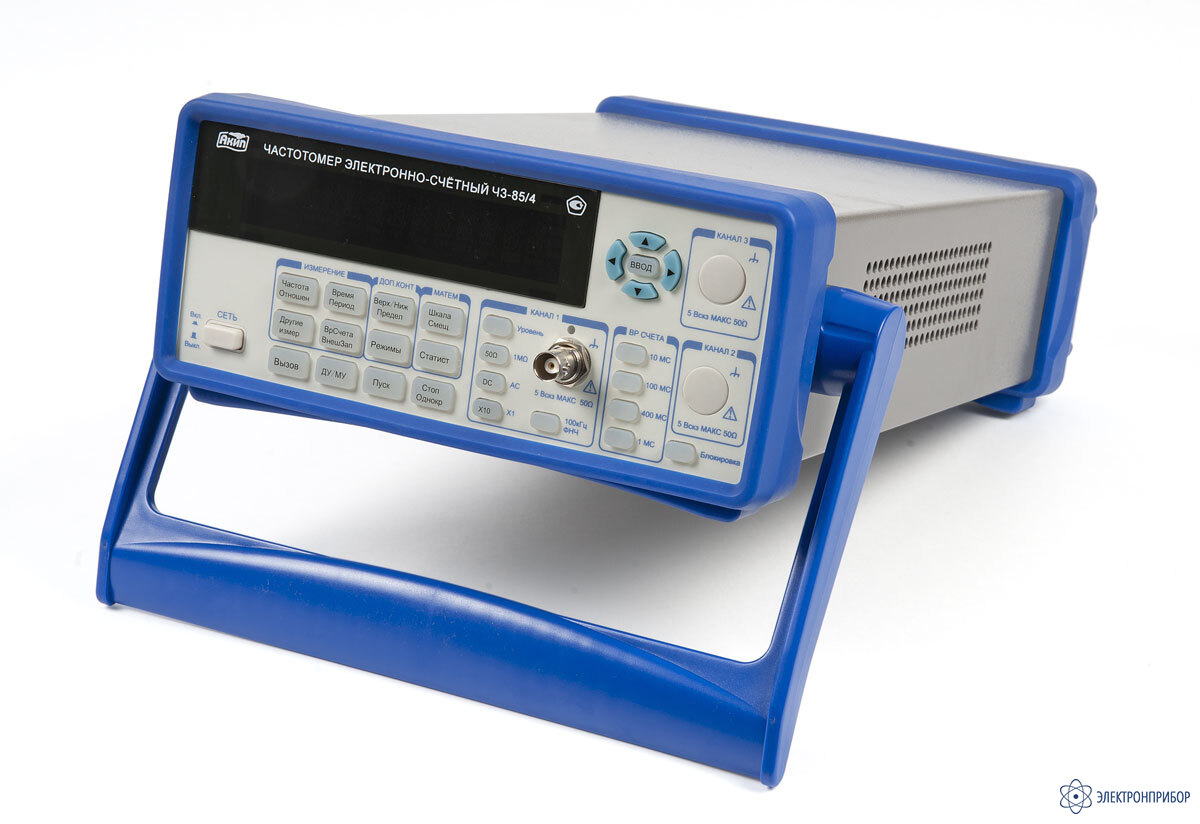

Ч3-85/4 — частотомер электронно-счётный
Код товара: 30993-
2-3 дня
Особенности частотомера электронно-счётного Ч3-85/4:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц)
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
- Стандартное число каналов (до 200 МГц): 1 изм. вход

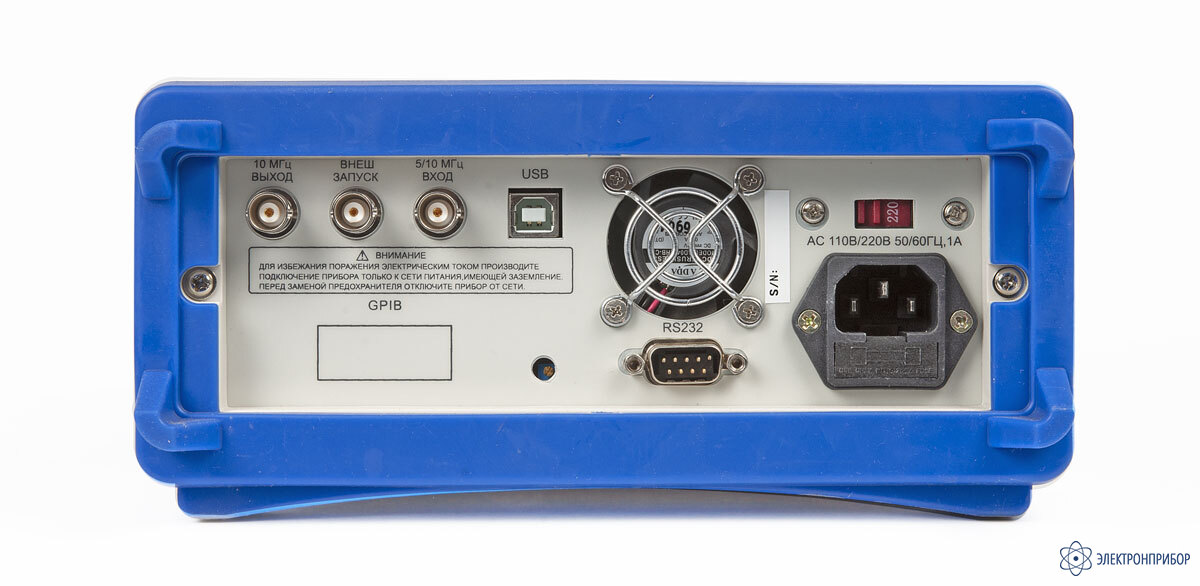

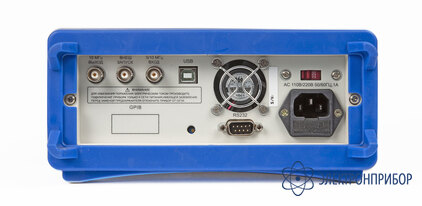

- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
- Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
- Макс. разрешение индикатора: 12 разрядов
- Память: 20 профилей настроек (запись/вызов)
- Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%)
- Интерфейсы USB, RS-232 (стандартно), GPIB (опция)
-
-
Технические характеристики частотомера электронно-счётного Ч3-85/4:
Параметр Значение Канал 1 Диапазон частот 1 мГц … 200 МГц Период 4,44 нс … 1000 с Вх. напряжение 50 мВскз … 1 Вскз Связь по входу AC или DC (открытый или закрытый вход) Вх. сопротивление 1 МОм/ 35 пФ или 50 Ом Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц) Канал 2 Диапазон частот Опция 1 100 МГц … 3 ГГц Опция 2 200 МГц … 6,5 ГГц Период Опция 1 0,33 нс … 10 нс Опция 2 0,15 нс … 1,6 нс Динамический диапазон (синус) Опция 1 -27 дБм …+19 дБм Опция 2 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм Вх. сопротивление 50 Ом Связь по входу AC (закрытый вход) Канал 3 (опция) Диапазон частот Опция 1 100 МГц … 3 ГГц Опция 2 200 МГц … 6,5 ГГц Опция 3 6,5 ГГц … 12,4 ГГц Опция 4 6,5 ГГц … 16 ГГц Период Опция 1 : 0,33 нс … 10 нс Опция 2 0,15 нс … 1,6 нс Опция 3 0,08 нс … 0,15 нс Опция 4 0,0625 нс … 0,15 нс Входное напряжение Опция 1 -27 дБм …+19 дБм Опция 2 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм Опция 3 -18 дБм … +10 дБм Опция 4 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм Вх. сопротивление 50 Ом Связь по входу AC (закрытый вход) Параметры входа Аттенюатор ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) Защита по входу 50 Ом: 5 Вскз 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик) > 100 кГц – 5 Вскз Опция 4: +25 дБм Измерительные функции Отношен. частот Кан1/ Кан2 Опорный генератор 10 МГц Тип ОГ Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) Общие данные Максимальное разрешение 12 разрядов Число каналов 1 канал (до 200 МГц) 2 канал (опция) 3 канал (опция) Опции расширения частотного диапазона для 2 канала 100 МГц … 3 ГГц 200 МГц … 6,5 ГГц для 3 канала 6,5 ГГц … 12,4 ГГц 6,5 ГГц … 16 ГГц Интерфейс USB RS-232 (GPIB - Опция 5) Память 20 профилей настроек (запись/вызов) Напряжение питания 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА Габаритные размеры 375 × 105 × 235 мм Масса 3,7 кг -
Комплект поставки Ч3-85/4
Наименование Количество Частотомер электронно-счётный Ч3-85/4 1 Шнур питания 1 Кабель BNC 1 РЭ 1 -
