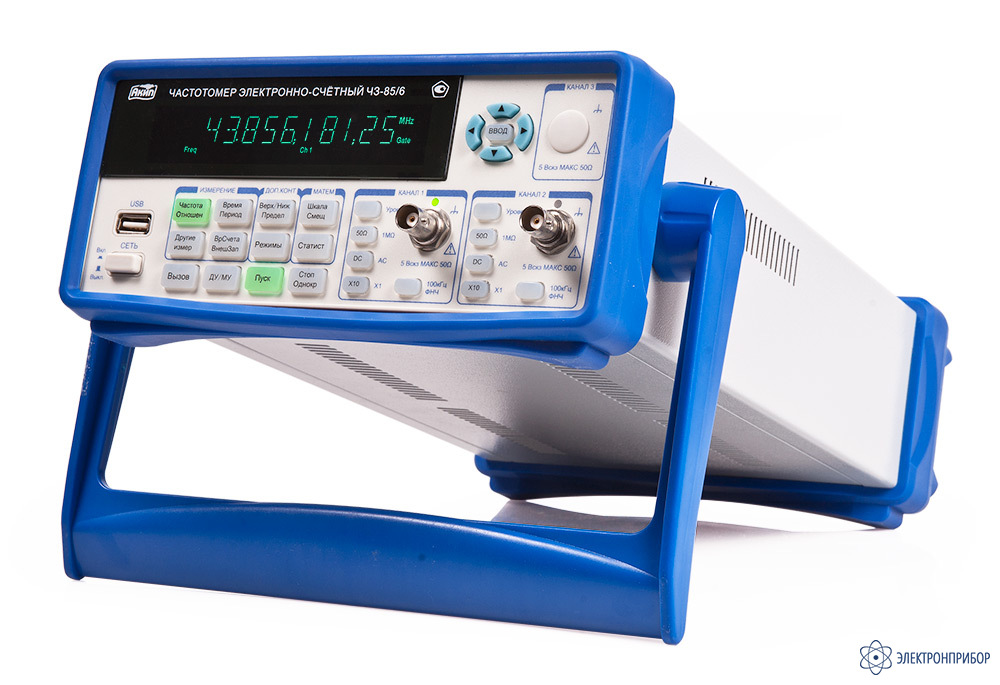

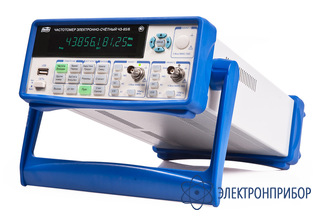

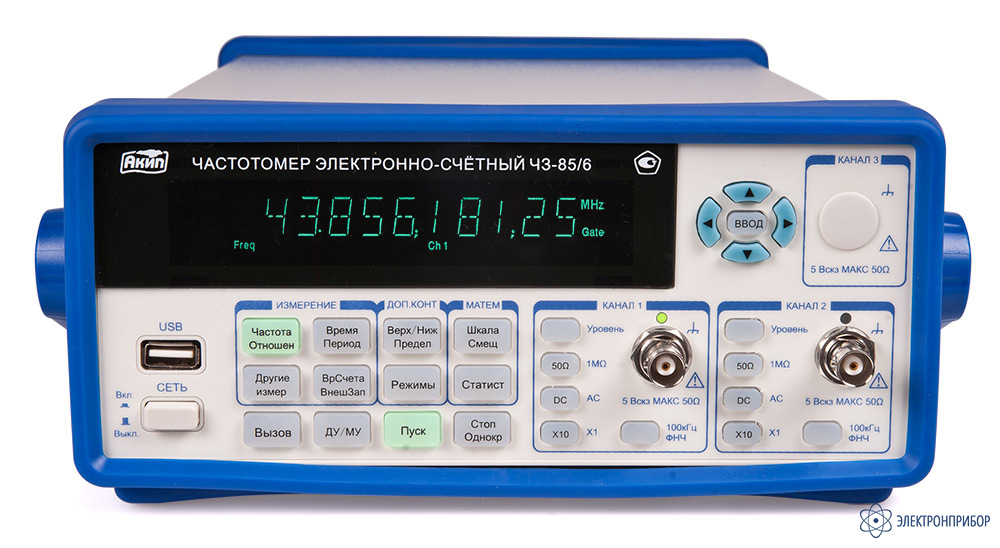

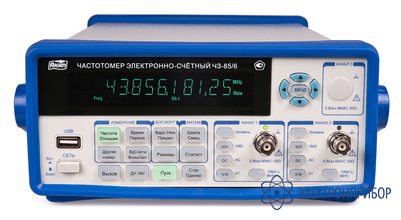

Ч3-85/6 — частотомер электронно-счётный

Код товара: 30995
  • 75631-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75631-19 до 24.07.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности частотомера электронно-счётного Ч3-85/6:

    • Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц)
    • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
    • Стандартное число каналов (до 200 МГц): 2 изм. входа

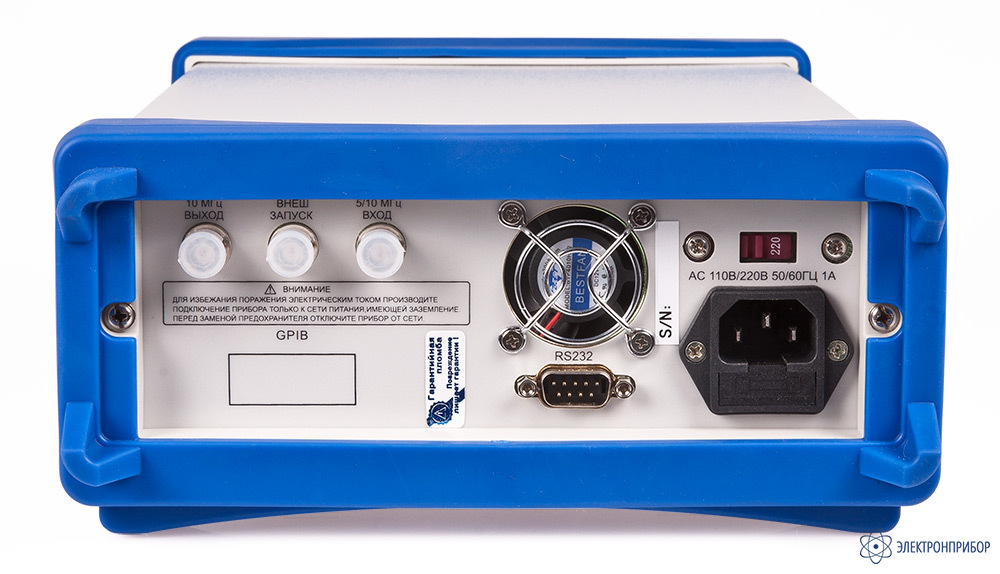

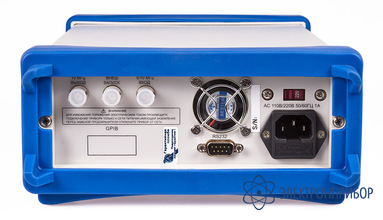

    • Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
    • Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
    • Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
    • Макс. разрешение индикатора: 12 разрядов
    • Память: 20 профилей настроек (запись/вызов)
    • Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%)
    • Интерфейсы USB, RS-232 (стандартно), GPIB (опция)

  • Технические характеристики частотомера электронно-счётного Ч3-85/6:

    Параметр Значение
    Канал 1
    Диапазон частот 1 мГц … 200 МГц
    Период 5 нс … 1000 с
    Вх. напряжение 50 мВскз … 1 Вскз
    Связь по входу AC или DC (открытый или закрытый вход)
    Вх. сопротивление 1 МОм/ 35 пФ или 50 Ом
    Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц)
    Канал 3 (опция)
    Диапазон частот Опция 1 100 МГц … 3 ГГц
    Опция 2 200 МГц … 6,5 ГГц
    Опция 3 6,5 ГГц … 12,4 ГГц
    Опция 4 6,5 ГГц … 16 ГГц
    Период Опция 1 : 0,33 нс … 10 нс
    Опция 2 0,15 нс … 1,6 нс
    Опция 3 0,08 нс … 0,15 нс
    Опция 4 0,0625 нс … 0,15 нс
    Входное напряжение Опция 1 -27 дБм …+19 дБм
    Опция 2 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм
    400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм
    Опция 3 -18 дБм … +10 дБм
    Опция 4 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм
    12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм
    Вх. сопротивление 50 Ом
    Связь по входу AC (закрытый вход)
    Параметры входа
    Аттенюатор ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
    Защита по входу 50 Ом: 5 Вскз
    1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик)
    > 100 кГц – 5 Вскз
    Опция 4: +25 дБм
    Измерительные функции
    Врем. интервалы (кан. 1 и 2) 10 нс – 10000 с
    Длит. импульса 10 нс ... 5000 с
    Скважн. импульсов 1 … 99 %
    Счет импульсов 0 … 1х1013
    Фазовый сдвиг 0° … 360°
    Отношен. частот Кан1/ Кан2
    Опорный генератор 10 МГц
    Тип ОГ Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
    Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
    Стандарт частоты рубидиевый
    FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
    Общие данные
    Максимальное разрешение 12 разрядов
    Число каналов 2 канала (до 200 МГц)
    3 канал (опция)
    Опции расширения частотного диапазона для 3 канала 100 МГц … 3 ГГц
    200 МГц … 6,5 ГГц
    6,5 ГГц … 12,4 ГГц
    6,5 ГГц … 16 ГГц
    Измерение временных интервалов Да
    Интерфейс USB
    RS-232 (GPIB - Опция 5)
    Память 20 профилей настроек (запись/вызов)
    Напряжение питания 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА
    Габаритные размеры 375 × 105 × 235 мм
    Масса 3,7 кг

  • Комплект поставки Ч3-85/6

    № Наименование Количество
    1. Кабель BNC 1
    2. РЭ 1
    3. Частотомер электронно-счётный Ч3-85/6 1
    4. Шнур питания 1
