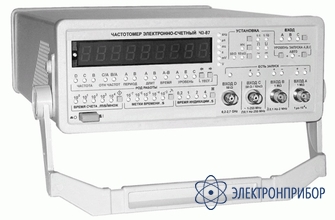

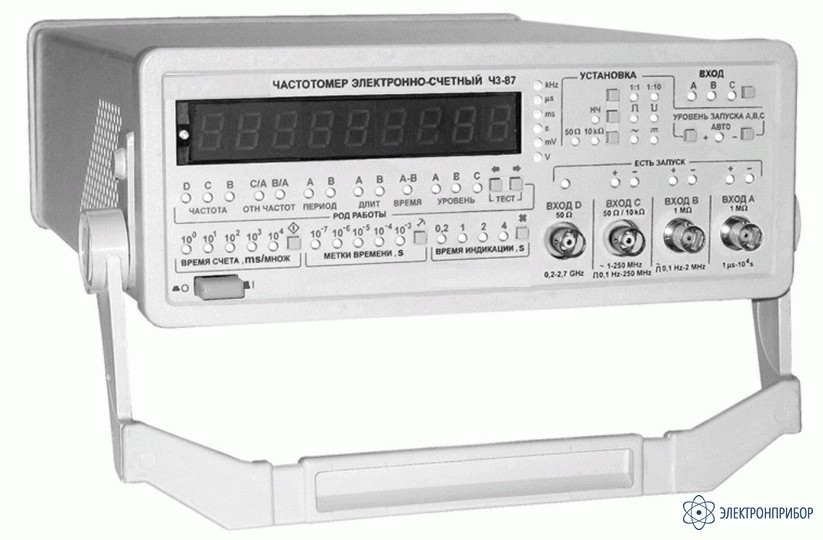

Ч3-87 — частотомер

Код товара: 28852
  • 64706-16

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      64706-16 до 27.12.2017

      Можно поверить!
      Тип поверки: периодическая

    Область применения частотомера Ч3-87:

    Частотомер Ч3-87 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ.

    Особенности частотомера Ч3-87:

    • Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности.
    • Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем.
    • Встроенный микроконтроллер производит следующие сервисные функции:
      • измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.;
      • измерение отношения частот в широком диапазоне частот.
    • Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
    • Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.

  • Технические характеристики частотомера Ч3-87:

    Канал А
    диапазон измеряемых периодов 1 мкс - 10 000 с
    диапазон измеряемых длительностей 1 мкс - 10 000 с
    входное сопротивление 1 МОм
    входная емкость 50 пФ
    уровень входного синусоидального сигнала 30 мВ - 100 В
    уровень входного импульского сигнала 0,1 В - 100 В
    Канал В
    диапазон измеряемых частот 0,1 Гц - 2 МГц
    уровень входного синусоидального сигнала 10 мВ - 100 В
    уровень входного импульсного сигнала 0,1 В - 100 В
    диапазон измеряемых периодов 1 мкс - 10 000 с
    уровень входного синусоидального сигнала 30 мВ - 100 В
    уровень входного импульского сигнала 0,1 В - 100 В
    диапазон измеряемых длительностей 1 мкс - 10 000 с
    уровень входного импульского сигнала 0,1 В - 100 В
    входное сопротивление 1 МОм
    входная емкость 50 пФ
    Канал С
    диапазон измеряемых частот 1 Гц - 250 МГц
    уровень входного синусоидального сигнала 30 мВ - 10 В
    уровень входного импульсного сигнала 0,1 В - 10 В
    входное сопротивление 10 кОм
    входная емкость 30 пФ
    Канал D
    диапазон измеряемых частот 220 - 2 700 МГц
    уровень входного сигнала в диапазоне 220 - 1 000 МГц 30 мВ - 1 В
    уровень входного сигнала в диапазоне 1 - 2,7 ГГц 0,02 - 20 мВт
    входное сопротивление 50 Ом
    Встроенный опорный генератор
    частота 5 МГц
    изменение частоты в рабочих условиях 2,5x 10-8
    Эксплуатационные условия
    диапазон рабочих температур + 5 ... + 40 °С
    интрефейс RS-232C
    питание 230 В - 50 Гц
    потребляемая мощность не более 50 В·А
    габаритные размеры 268 x 100 x 310 мм
    масса 3 кг

  • Комплект поставки Ч3-87

    Наименование Количество
    Частотомер Ч3-87 1
