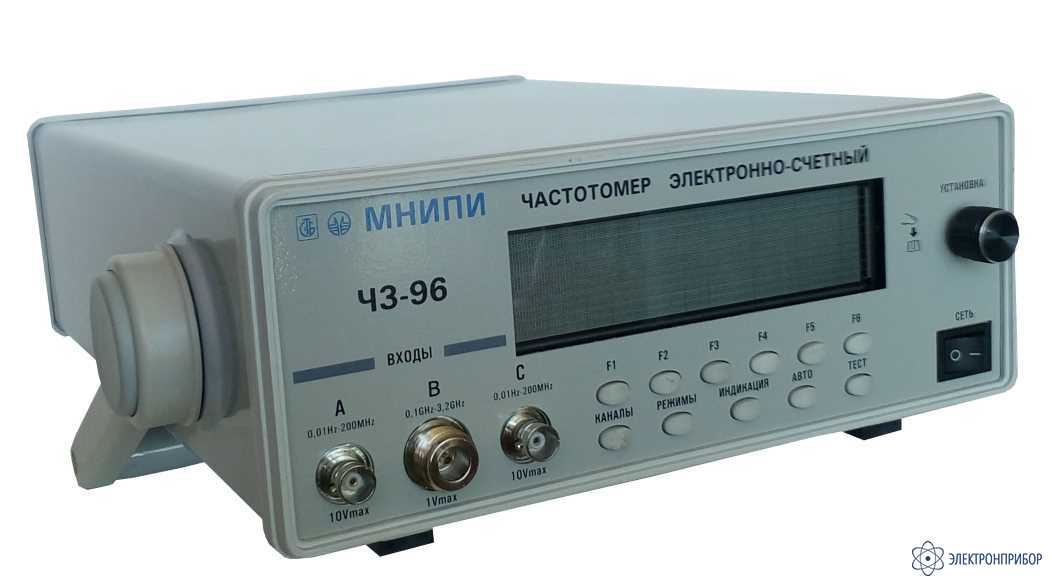

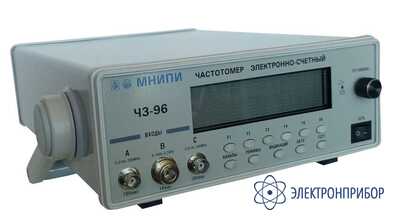

Ч3-96 — частотомер

Код товара: 43895
  • 86751-22

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      86751-22 до 15.12.2026

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение частотомера Ч3-96:

    Частотомер электронно-счетный Ч3-96 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.

    Особенности частотомера Ч3-96:

    • Вход В (синусоидальный сигнал) - 100...3200 МГц;
    • Вход А, С (синус, импульс) - 0,01...200 МГц;
    • Измерение скважности по входам - 1,000001...999999999;
    • Отношение частот в каналах: А/С , С/А, B/C и B/A - до 999999999;
    • Кварцевый термостатированный генератор;
    • Номинальное значение частоты – 5 МГц;
    • Погрешность: ±2·10-8 - за 30 суток, ±5·10-8 - за 12 месяцев;
    • Габаритные размеры (НхВхL) - 345х285х106 мм;
    • Масса: 4 кг;
    • Опорный генератор: ±5·10-8 за 12 мес.

    Основные функции частотомера Ч3-96:

    • Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов;
    • Измерение частоты по входу В;
    • Измерение отношения частот – каналов А/С, С/А, В/С;
    • ФНЧ.

    Дополнительные возможности частотомера Ч3-96:

    • Режим тахометра;
    • Запуск внутренний, однократный или программный; внешний;
    • Вычисление функций 1/T, 1/F, коэффициента заполнения;
    • Автоматическая установка уровня запуска.

  • Технические характеристики частотомера Ч3-96:

    Параметр Входы А, С Вход B
    Технические характеристики
    Измерение частоты от 0,01 Гц до 200 МГц; (синус, импульс) от 100 до 3200 МГц. (синус)
    Измерение периода, длительности импульсов от 5 нс до 106 с (синус); от 10 нс до 100 с (импульс)
    Измерение интервалов времени от 0,1 мкс до 100 с
    Измерение отношения частот А/С, С/А, В/С, В/А до 999999999
    Счет числа импульсов за период и длительность сигнала
    Уровень измеряемых сигналов 0,02…10 В (синус); 0,05…10 В (импульс) 0,03…1 В (0,03 до 20 мВт)
    Метки времени 10-8…10-3 с
    Число усредняемых периодов 1…105
    Частота опорного генератора 5 МГц (±1·10-8 f ном.)
    Нестабильность опорного генератора по времени ±2·10-8 за 30 суток; ±5·10-8 за 12 месяцев
    Нестабильность опорного генератора по температуре ±2·10-8 (-10...+50 °C)
    Измерение скважности от 1,000001 до 999999999 -
    Общие характеристики
    Интерфейс USB
    Питание U~ 230 В, 50 Гц
    Потребляемая мощность 40 ВА
    Рабочая температура -10...+50 °С
    Габаритные размеры (HxWxD) 345х285х106 мм
    Масса 4кг

  • Комплект поставки Ч3-96

    № Наименование Количество
    1 Частотомер Ч3-96 1
