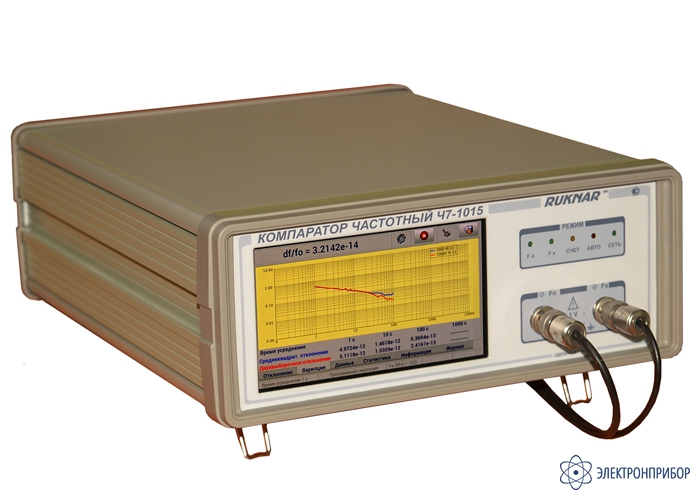

Ч7-1015 — компаратор частотный

Код товара: 66163
  • 81746-21
    Компаратор частотный Ч7-1015 Компаратор частотный Ч7-1015 Компаратор частотный Ч7-1015 Компаратор частотный Ч7-1015

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      81746-21 до 05.05.2026

    • Производитель

      RUKNAR

    Назначение компаратора частотного Ч7-1015:

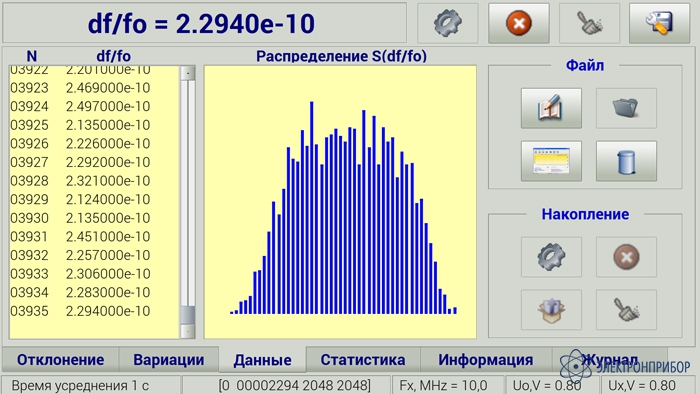

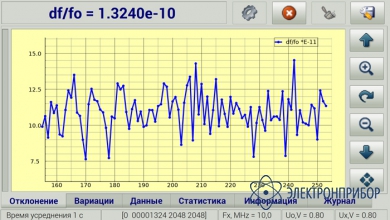

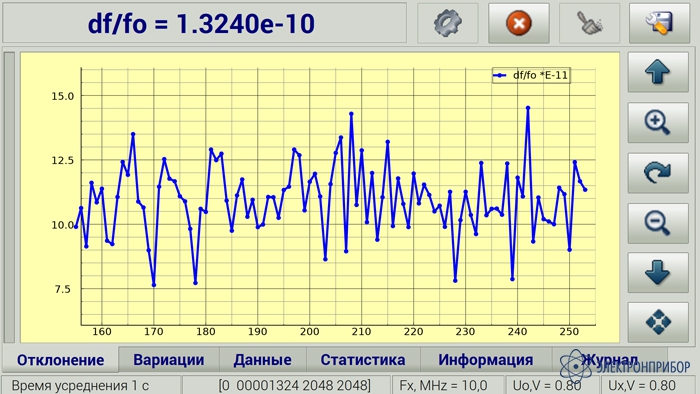

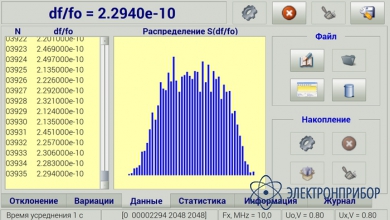

    Компаратор частотный Ч7-1015 предназначен для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране прибора и (или) на экране внешнего персонального компьютера (ПК).

    Из-за своей простоты в эксплуатации и надежности прибор находит широкое применение в метрологических центрах, измерительных лабораториях, на рабочих местах разработчиков РЭА.

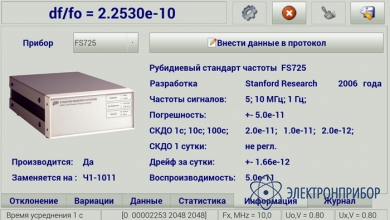

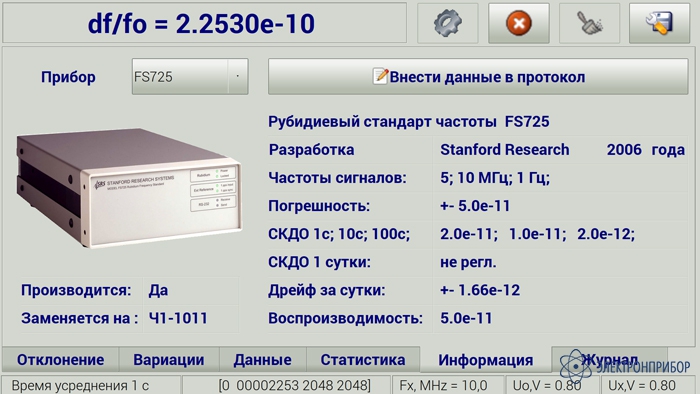

    В память компаратора Ч7-1015 заложена информация об основных технических характеристиках отечественных и зарубежных рубидиевых стандартов частоты, представленных на российском рынке, что значительно упрощает процесс поверки приборов в поверочных лабораториях.

    Прибор имеет интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего ПК.

    Компаратор Ч7-1015 имеет возможность дистанционного управления всеми режимами работы через потоковый сокет протокола TCP и может работать в составе автоматизированной системы.

  • Технические характеристики компаратора частотного Ч7-1015:

    Параметр Значение
    Номинальное значение частоты опорного сигнала, МГц 5; 10
    Номинальное значение частоты исследуемого сигнала, МГц 1; 2,048; 5; 10; 10,24
    Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах ± 1
    Напряжение входных сигналов на нагрузке 50 Ом, В, в пределах от 0,4 до 1,2
    Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 10 МГц за интервал времени измерения 1 с, отн. ед., не более

    - за интервал времени измерения 10 с
    - за интервал времени измерения 100 с
    - за интервал времени измерения 1000 с
    - за интервал времени измерения 3600 с
    - за интервал времени измерения 1 сут    		 8·10-13

    2·10-13
    5·10-14
    2·10-14
    1·10-14
    2·10-15
    Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 5 МГц за интервал времени измерения 1 с, отн. ед., не более

    - за интервал времени измерения 10 с
    - за интервал времени измерения 100 с
    - за интервал времени измерения 1000 с
    - за интервал времени измерения 3600 с
    - за интервал времени измерения 1 сут    		 1,2·10-12

    3·10-13
    7·10-14
    2·10-14
    1·10-14
    2·10-15
    Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотами 1 МГц, 2,048 МГц и 10,24 МГц за интервал времени измерения 1 с, отн. ед., не более
    - за интервал времени измерения 10 с
    - за интервал времени измерения 100 с    		 5·10-12

    1·10-12
    3·10-13
    Напряжение питания, В ~ 220 В; 50 Гц
    Потребляемая мощность, В·А, не более 30
    Габаритные размеры (длина×ширина×высота), мм, не более 330 х 255 х 110
    Масса, кг, не более 3,1

  • Комплект поставки Ч7-1015

    № Наименование Количество
    1 Компаратор частотный Ч7-1014 1
    2 Кабель сетевой SCZ-1 1
    3 Кабель соединительный USB 1
    4 Кабель соединительный 1
    5 Переход СР-50-95ФВ 1
    6 Вставка плавкая ВП2Б-1В 1А 250В 1
    7 Компакт-диск с программным обеспечением и эксплуатационной документацией 1
    8 Формуляр 1
    9 Упаковка  1
