ЧК7-1011

Частотомеры, стандарты частоты и компараторы

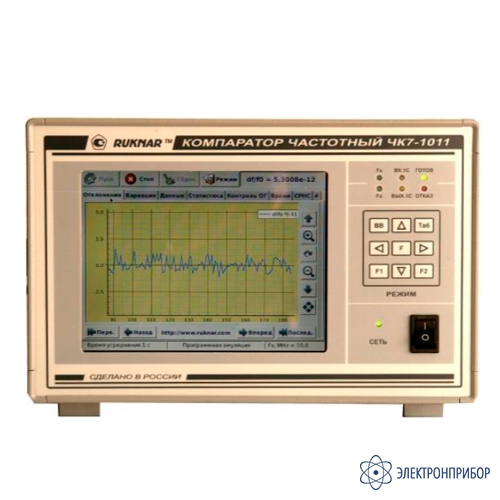

ЧК7-1011 — компаратор частотный

Код товара: 47539
  • 35168-14
    Компаратор частотный ЧК7-1011 Компаратор частотный ЧК7-1011
    3 варианта исполнения

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35168-14 до 24.01.2029

    • Производитель

      RUKNAR

    Сертификаты

    Описание компаратора частотного ЧК7-1011:

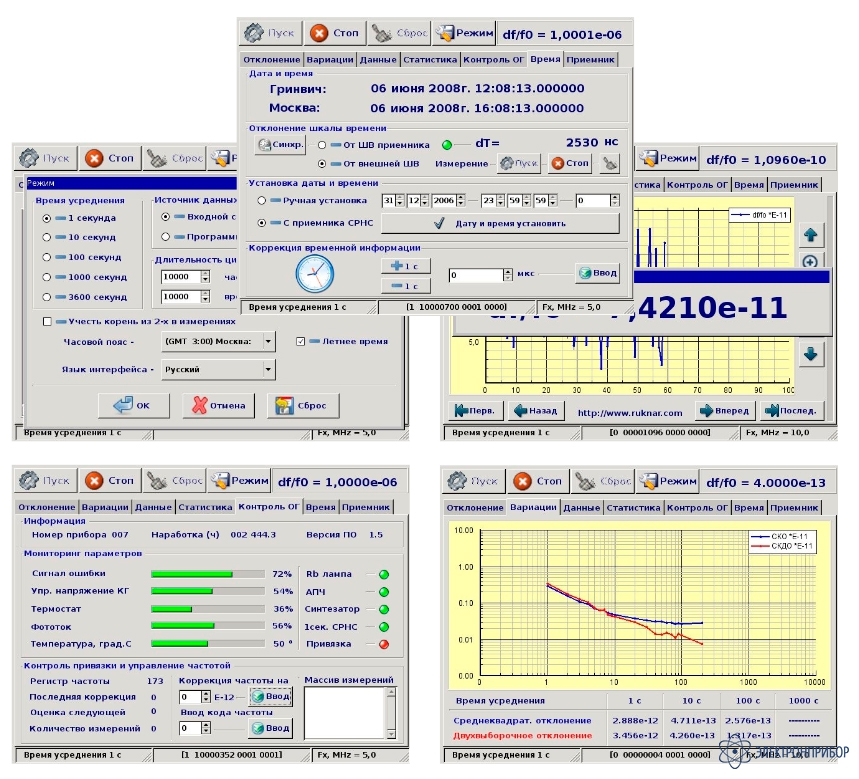

    В одном приборе совмещены функции двух приборов: стандарта частоты и времени Ч1-1011 с коррекцией частоты выходных сигналов по сигналам GPS/ГЛОНАСС и компаратора частотного ЧК7-1012 с отображением процесса и результатов измерений в графическом виде на экране встроенного цветного дисплея.

    Модульный принцип построения позволяет легко адаптировать прибор под конкретные требования потребителя.

    Компараторы ЧК7-1011 выпускаются в трех модификациях и отличаются составом и выполняемыми функциями:

    • ЧК7-1011 имеет в своем составе высокостабильный рубидиевый стандарт частоты (РСЧ) и приемник спутниковых навигационных систем;
    • ЧК7-1011/1 имеет в своем составе высокостабильный РСЧ;
    • ЧК7-1011/2 не имеет в своем составе высокостабильный РСЧ и приемник спутниковых навигационных систем. Для проведения измерений с ним необходимо использовать высокостабильный сигнал эталонной частоты от внешнего РСЧ или водородного стандарта частоты.

    Назначение компаратора частотного ЧК7-1011:

    Компараторы частотные ЧК7-1011 предназначены для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране встроенного цветного дисплея. Компараторы частотные ЧК7-1011 и ЧК7-1011/1 также могут быть использованы как стандарты частоты и времени с коррекцией частоты по сигналам GPS/ГЛОНАСС в качестве источников высокостабильных сигналов в различных частотно-измерительных системах.

    Для удобства пользователей управление функциями обеспечивается с помощью кнопок на панели управления или манипулятора типа «мышь», входящего в комплект поставки.

  • Технические характеристики компаратора частотного ЧК7-1011:

    Параметр Значение
    ЧК7-1011 ЧК7-1011/1 ЧК7-1011/2
    Номинальное значение частоты опорного сигнала, МГц 5, 10
    Номинальное значение частоты исследуемого сигнала, МГц 1; 2,048; 5; 10; 10,24
    Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах ±1
    Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах от 0,4 до 1,2
    Погрешность определения среднеквадратического относительного отклонения частоты, отн. ед., не более
    - за интервал времени измерения 1 с
    - за интервал времени измерения 10
    2·10-12
    5·10-13
    Номинальное значение частоты выходного сигнал, МГц 1, 5, 10 -
    Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах 1,0 ± 0,2 -
    Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах
    - при выпуске
    - в интервале между поверками
    ± 2,0·10-11
    ± 2,4·10-10    		 -
    Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах ± 2·10-11 -
    Относительная погрешность по частоте за 1 сут при работе в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в предела ± 5·10-12 - -
    Относительная погрешность воспроизведения частоты, отн. ед., не более 2·10-11 -
    Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
    за 1 с
    за 10 с
    за 100 с
    за 1 сут
    1,4·10-11
    5,0·10-12
    2,0·10-12
    5,0·10-12    		 -
    Относительное изменение частоты в диапазоне рабочих температур от +5 до + 40 °C, отн. ед., не более 2·10-10 -
    Диапазон электронной перестройки частоты выходного сигнала, отн. ед., не менее ± 1·10-9 -
    Шаг электронной перестройки частоты выходного сигнала, отн. ед., не мене 1·10-12 -
    Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее 30 -
    Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более
    при отстройке от несущей
    на (85±3) Гц
    на 1 кГц
    на 10 кГц

    - 130
    - 140
    - 145    		 -
    Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах ± 0,1 -
    Напряжение питания ~ 220 В; 50 Гц / + (22 − 30) В
    Потребляемая мощностьсть, В·А (Вт), не более 60
    Габаритные размеры (длина×ширина×высота), мм, не более 310 х 255 х 170
    Масса, кг, не более 7,0 6,0 5,0

  • Комплект поставки ЧК7-1011

    № Наименование ЧК7-1011 ЧК7-1011/1 ЧК7-1011/2
    1 Компаратор частотный ЧК7-1011 1 1 1
    2 Стандарт частоты рубидиевый Ч1-1014 1 - -
    3 Стандарт частоты рубидиевый Ч1-1013 - 1 -
    4 Модуль приёмника спутниковых радионавигационных систем МПР-01 1 - -



    5    		 Модуль усилителей высокостабильных синусоидальных сигналов (по выбору заказчика):
    МУС-01 (3 независимых выхода 10 МГц, тип соединителя СР-50-73ФВ)
    МУС-02 (3 независимых выхода 5 МГц, тип соединителя СР-50-73ФВ)
    МУС-03 (3 независимых выхода 1, 5 и 10 МГц, тип соединителя СР-50-73ФВ)
    МУС-04 (6 независимых выходов 1, 5 и 10 МГц в любом сочетании по выбору заказчика, тип соединителя SMA)


    1 любой из перечисленных


    1 или 2 любые из перечисленных


    -
    6 Одиночный комплект ЗИП 1 1 1
    7 Комплект эксплуатационной документации 1 1 1
    8 Ящик укладочный 1 1 1

    Дополнительная комплектация ЧК7-1011:

    (Поставляется за отдельную плату)

    № Наименование
    1 Модуль синтезатора МС с программным обеспечением
    2 Антенна для приемника СРНС
