CNT 104 S, CNT104S

Частотомеры, стандарты частоты и компараторы

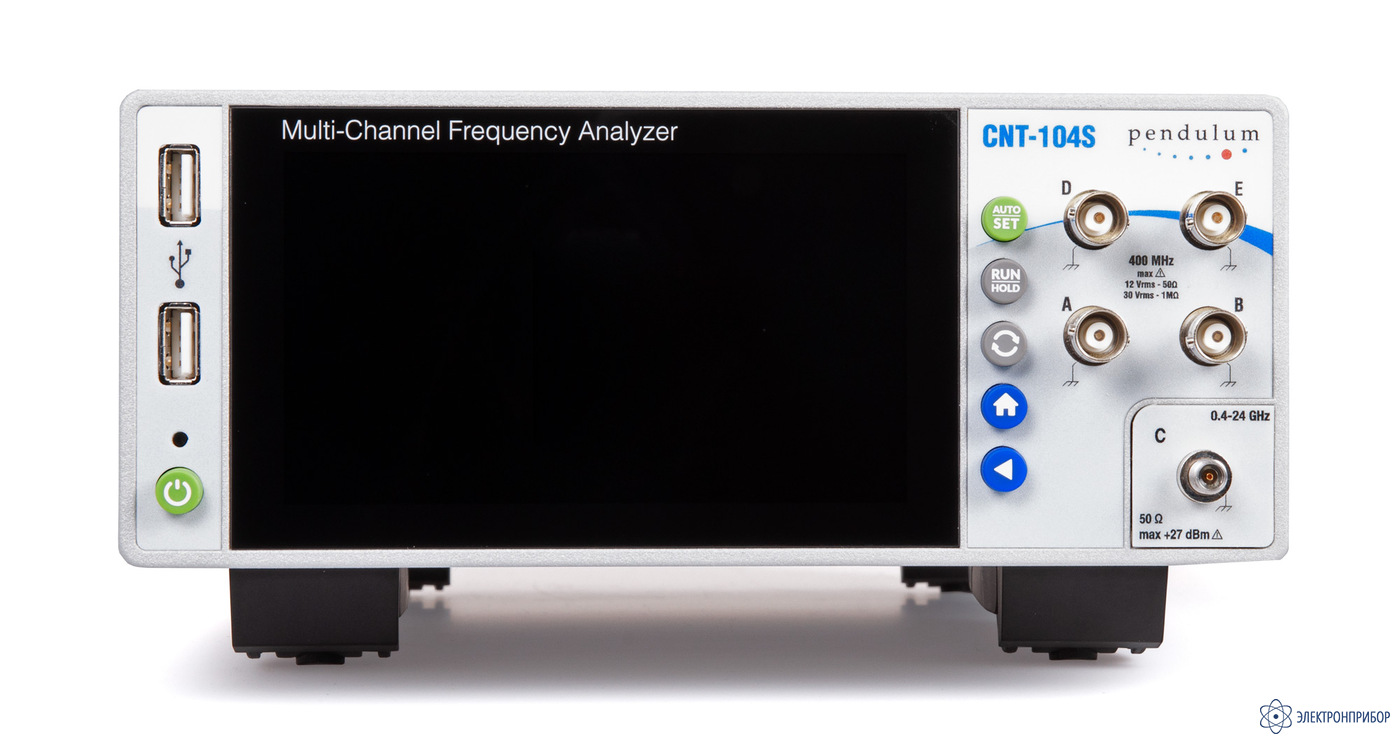

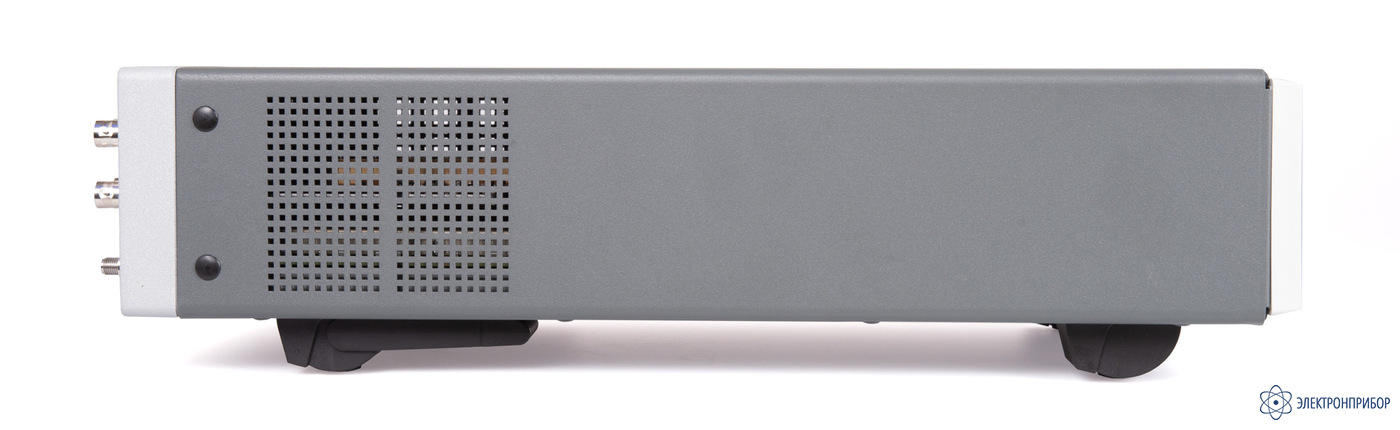

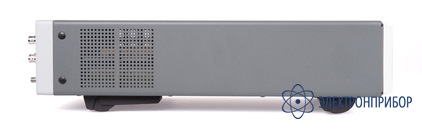

CNT-104S — частотомер 4-канальный

Код товара: 72025
  • 93474-24

    • Гарантия

      1 год

    • Госреестр СИ РФ

      93474-24 до 15.10.2029

    • Производитель

      Pendulum, Швеция

    Особенности частотомера 4-канального CNT-104S:

    • 4 канала: А, В, D, E (опция — канал С);
    • частотный диапазон 0,001 Гц … 400 МГц;
    • аппаратные опции канал С: 3 ГГц и 10 ГГц (с возможностью программное расширение частотного диапазона до 15 / 20/ 24 ГГц);
    • высокая скорость измерений: до 20 M измерений в секунду во внутреннюю память;
    • измерения без пропусков, интервал между выборками 50 нс;
    • высокое разрешение: 12-13 разрядов, время счёта 1 секунда;
    • временное разрешение для однократного измерения: 7 пс;
    • погрешность опорного источника: ±1х10-6 (опции: ±5х10-8, ±1,5х10-8);
    • анализ модуляций: ЧМ, ЧМН, ФМН, ШИМ, ИПМ;
    • сохранение результатов измерений во внутреннюю память или на внешний USB диск;
    • скорость передачи на ПК: 170000 измерений/сек;
    • опция: программируемый импульсный выход: 0,5 Гц … 100 МГц;
    • опция: функция измерения ошибки временного интервала (TIE);

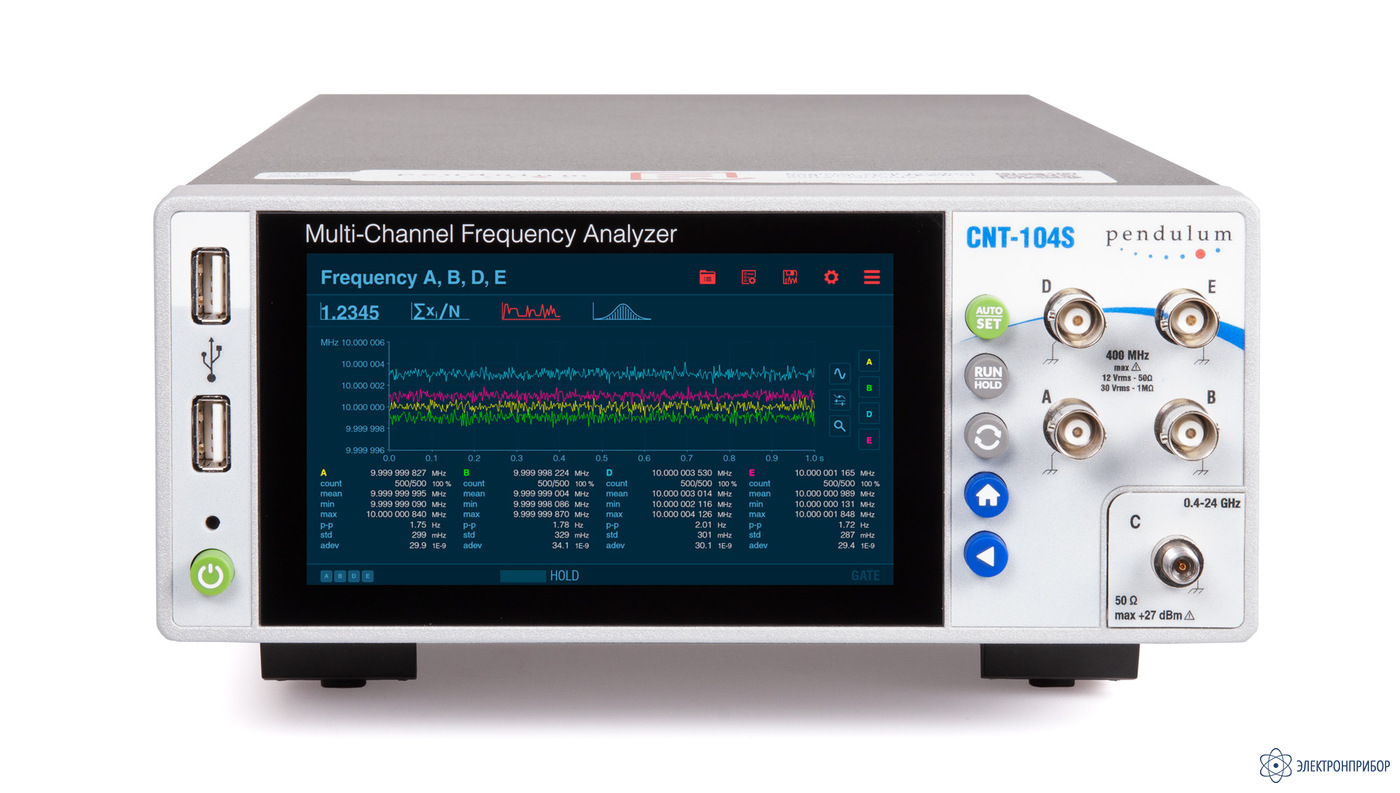

    • цветной емкостный сенсорный экран, диагональ 12,7 см, разрешение 1280 x 720;
    • возможность монтажа в 19” стойку при использовании опционального набора принадлежностей;

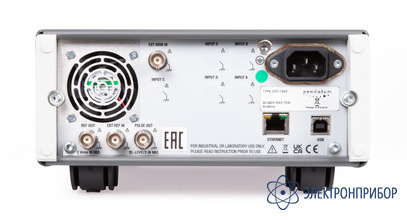

    • Вариант прибора с входами на задней панели:
      • опция 11А – входы A, B, D, E (перенос с передней панели);
      • опция 11C – вход C (перенос с передней панели, обязательно наличие опции 10 или опции 110);
    • интерфейсы: USB, LAN, WiFi (внешний адаптер, приобретается отдельно).

  • Технические характеристики частотомера 4-канального CNT-104S:

    Параметр Значение
    Канал А/В/D/E
    Частота
    Режим работы Параллельные измерения до 4 входов
    Диапазон измерений 0,001 Гц … 400 МГц
    Разрешение 12 разрядов (при времени счета 1 с)
    Дополнительные измерения Вмакс, Вмин, Впик-пик
    Отношение (A,B,C,D, ИЛИ E) / (A,B,C,D, ИЛИ E)
    Режим работы Параллельные измерения до 2 или 4 входов
    Диапазон измерений 10-9 … 1011
    Дополнительные измерения Частота 1, Частота 2
    Период (Усреденение) A, B, C, D, E
    Режим работы Параллельные измерения до 4 входов
    Диапазон измерений 3,3 нс … 1000 с
    Дополнительные измерения Вмакс, Вмин, Впик-пик (канал C: частота)
    Период (Однократный) A, B, D, E
    Режим работы Параллельные измерения до 2 входов
    Диапазон измерений 2,5 нс … 1000 с
    Дополнительные измерения Вмакс, Вмин, Впик-пик
    Измерения ошибки временного интервала (TIE – опция) A, B, C, D, E
    Режим работы Параллельные измерения до 2 входов (каналы A и B)
    Диапазон измерений 3,3 нс … 1000 с
    Накопленный период Расчет ожидаемого (идеального значения) накопленного периода
    Дополнительные измерения Опорная частота, MTIE
    Временной интервал A, B, D, E
    Режим работы Параллельная временная отметка событий запуска на 4 входах для непрерывных или одиночных сигналов
    Канал Старт/Стоп Любой из A, B, D, E
    Примечание: каждый вход может генерировать 1 или 2 события запуска с индивидуальным уровнем и фронтом запуска
    Накопленный временной интервал ВКЛ или ВЫКЛ (при необходимости добавление или вычитание одного периода начального канала из временного интервала)
    Диапазон измерений -1000 … 1000 с
    Скорость повторения до 300 МГц или однократный запуск
    Длительность импульса не менее 1,5 нс
    Длительность импульсов A, B, D, E
    Режим работы Параллельные измерения до 2 входов
    Диапазон измерений 1,5 нс … 1000 с
    Разрешение <10 пс
    Скорость повторения до 300 МГц или однократный запуск
    Время нарастания / спада A, B, D, E
    Режим работы Режим 1: Параллельные измерения до 2 входов для измерения времени нарастания или спада
    Режим 2: Одновременное измерение времени нарастания и спада по одному входу
    Диапазон измерений 1,5 нс … 1000 с
    Дополнительные измерения Скорость нарастания, Вмакс, Вмин
    Скорость нарастания / спада A, B, D, E
    Режим работы Параллельные измерения до 2 входов
    Вычисление (80% от Впик-пик)/Время нарастания/спада
    Диапазон измерений 1,5 нс … 1000 с
    Дополнительные измерения Скорость нарастания, Вмакс, Вмин
    Подсчет импульсов A, B, D, E
    Входы Параллельные измерения до 4 входов
    Режимы A, B, D, E, A+B, D+E, A-B, D-E, A/B, D/E
    Диапазон до 1010
    Частотный диапазон до 400 МГц
    Запуск Ручной, внутренний, отложенный
    Коэффициент заполнения A, B, D, E
    Диапазон 0,000001 … 0,999999 в диапазоне частот 0,1 Гц – 300 МГц
    Дополнительные измерения Период, длительность импульса
    Фазовый сдвиг «А относительно В» «В относительно А»
    Режим Предназначен для измерения фазового сдвига или задержки двух сигналов с одинаковой частотой
    Накопление фазы ВЫКЛ или ВКЛ (при необходимости добавление или вычитание 360° к фазе)
    Диапазон измерений -180°…+180°
    Разрешение 0, 00003° до 100 кГц, с уменьшением до 0,03° свыше 100 МГц (усреднение статистики 10 000 выборок)
    Диапазон частот До 300 МГц
    Дополнительные измерения Частота (A), Va/Vb (в дБ)
    Измерение напряжения
    Диапазон измерений 50 … 50 В, -5 В … 5 В
    Диапазон частот DC, 1 Гц … 200 МГц
    Связь входа Синусоидальная форма (AC или DC), прямоугольная форма (DC)
    Режимы Вмакс, Вмин, Впик-пик
    Разрешение 1 мВ (5 В предел), 10 мВ (50 В предел)
    Погрешность измерения DC, 1 Гц … 1 кГц: <1% + 15 мВ;
    >1 кГЦ … 20 МГц: <3% + 15 мВ;
    >20 МГЦ … 100 МГц: <10% + 15 мВ;
    >100 МГЦ … 200 МГц: <30% + 15 мВ
    (для сигналов прямоугольной формы добавочная погрешность 10 % к Вмакс/мин и 20% к Впик-пик)
    (Для придела 50 В добавочная погрешность 2% + 150 мВ)
    Дополнительные измерения Вмак, Вмин, Впик-пик
    Измерительный вход A, B, D E
    Диапазон частот Связь входа DC: DC … 400 МГц
    Связь входа AC: 10 Гц … 400 МГц
    Максимальный входной уровень 350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм
    12 В при 50 Ом
    Максимальная чувствительность <70 мВскз, до 400 МГц (Предусилитель ВЫКЛ)
    15 мВскз, до 100 МГц (Предусилитель ВКЛ)
    25 мВскз, свыше 100 МГц до 200 МГц (Предусилитель ВКЛ)
    35 мВскз, свыше 200 МГц до 400 МГц (Предусилитель ВКЛ)
    Динамический диапазон 0,2 … 10 Впик-пик (Предусилитель ВЫКЛ)
    0,01 … 2 Впик-пик (Предусилитель ВКЛ)
    Входной импеданс 1 МОм или 50 Ом
    Уровень запуска Разрешение 1 мВ
    Ослабление х1, х10
    Фильтр низких частот 10 или 100 кГц – аналоговый
    Сдвиг между каналами <100 пс (после калибровки)
    Защита входа 1 МОм: 350 В (DC + ACпик) до 440 Гц, 12 В >1 МГц
    50 Ом: 12 Вскз
    Тип коннектора BNC
    Канал С (Опция 10)
    Частота
    Диапазон измерений 100 МГц … 3 ГГц
    Разрешение 12 разрядов (время счета 1 с)
    Измерительный вход
    Входной уровень -21 дБм …. 35 дБм (0,1 ГГц … 0,3 ГГц)
    -27 дБм …. 35 дБм (0,3 ГГц … 2,5 ГГц)
    -21 дБм …. 35 дБм (2,5 ГГц … 2,7 ГГц)
    -15 дБм …. 35 дБм (2,7 ГГц … 3,0 ГГц)
    Коэффициент деления частоты 16
    Входной импеданс 50 Ом, КСВН < 2,5:1
    Тип коннектора N
    Защита входа 35 дБм
    Канал С (Опция 110)
    Частота
    Диапазон измерений 100 МГц … 10 ГГц (программные опции расширения частоты до 15/ 20/ 24 ГГц)
    Разрешение 12 разрядов (время счета 1 с)
    Измерительный вход
    Входной уровень -15 дБм …. 20 дБм (0,1 ГГц … 0,3 ГГц)
    -21 дБм …. 20 дБм (0,3 ГГц … 0,5 ГГц)
    -27 дБм …. 20 дБм (0,5 ГГц … 7,5 ГГц)
    -24 дБм …. 20 дБм (7,5 ГГц … 20 ГГц)
    -21 дБм …. 20 дБм (20 ГГц … 22 ГГц)
    -15 дБм …. 20 дБм (22 ГГц … 24 ГГц)
    Коэффициент деления частоты 64
    Входной импеданс 50 Ом, КСВН < 2,0:1
    Тип коннектора 2,92 (SMA совместимо)
    Защита входа 27 дБм
    Внутренний опорный генератор 10 МГЦ
    Опорный генератор Стандартно Опция 30 Опция 40
    Тип TCXO ОСХО ОСХО
    Старение:
    в месяц
    в год
    < 2x10-7
    < 2x10-7
    < 1x10-8
    < 5x10-8
    < 1x10-8
    < 5x10-8
    Влияние температуры:
    0 °С … 50 °С
    20 °С … 26 °С
    < 5x10-7
    −
    < 5x10-9
    < 1x10-9
    < 2,5x10-9
    < 4x10-10
    Кратковременная стабильность:
    Т = 1 с (девиация Аллана)    		 < 1x10-9 < 1x10-9 < 1x10-9
    Стабильность:
    после времени прогрева:    		 < 1x10-6
    5 мин    		 < 1x10-6
    5 мин    		 < 5x10-9
    10 мин
    Суммарная погрешность (95%):
    1 год после калибровки
    2 года после калибровки
    (при температуре 20...26 °С)
    < 1,2x10-6
    < 2,4x10-6
    < 1,2x10-6
    < 2,4x10-6
    < 1,2x10-6
    < 2,4x10-6
    Импульсный выход (опция)
    Период повторения 10 нс … 2 с (дискретность установки 2 нс)
    Длительность импульса Положительный: 4 нс … 2 с (дискретность установки 2 нс)
    Отрицательный: минимальная длительность 6 нс
    Минимальная длительность фронта/ среза 2,5 нс
    Выходной уровень Низкий <0,4 В, высокий 4,5 … 5,25 В (высокоомный выход) 2,0 … 2,5 В (50 Ом)
    Общие данные
    Экран Цветной сенсорный, диагональ 12,7 см, разрешение 1280 x 720
    Условия эксплуатации 0...50 °С – настольный вариант работы
    0...40 °С – работа прибора в стойке
    Напряжение питания 90 В … 265 В, 47 … 63 Гц, не более 70 Вт
    Интерфейсы USB, LAN, WiFi (внешний адаптер, приобретается отдельно)
    Габаритные размеры 210x90x395 мм
    Масса 3 кг

  • Комплект поставки CNT-104S

    № Наименование Количество
    1 Частотомер 4-канальный CNT-104S 1
    2 Сетевой шнур 1
    3 Диск с руководством по эксплуатации и программированию 1
    4 Заводской сертификат калибровки 1
