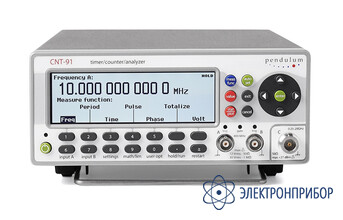

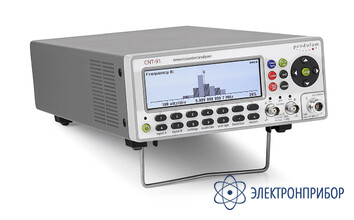

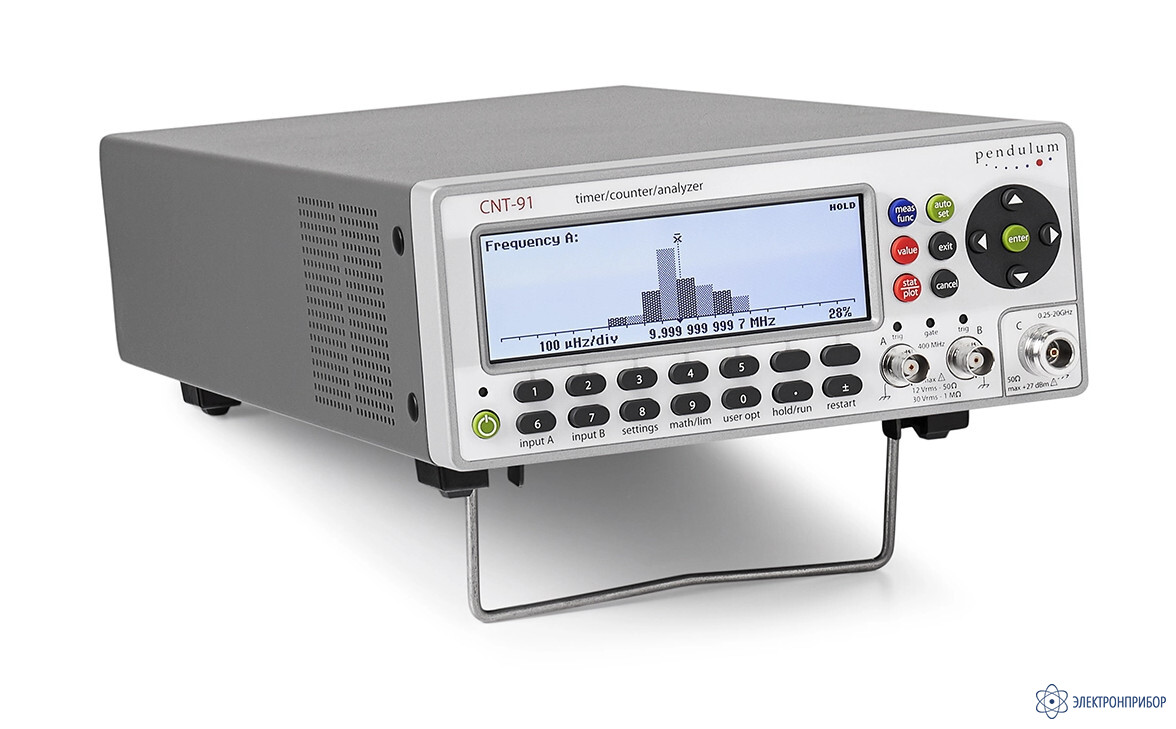

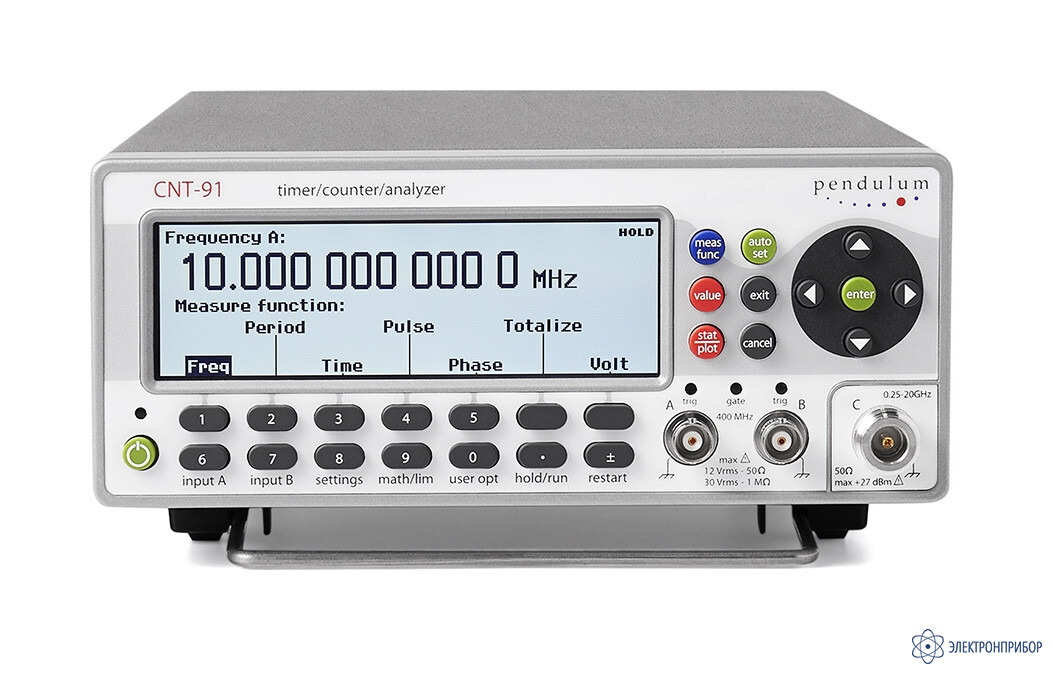

CNT-91 — частотомер

Код товара: 22295
  • 2-3 дня
    70888-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      70888-18 до 23.04.2028

    • Производитель

      Pendulum, Швеция

    Сертификаты

    Описание CNT-91:

    Предназначен для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, калибровки и анализа времени и частоты, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.

  • Технические параметры CNT-91:

    • Измерение частоты:
      по входам А,В: 0,002 Гц-300 МГц;
      по входу С:
      0.1 - 2,7 ГГц (опция 10);
      0.3 - 8 ГГц (опция 13);
      0.25 - 14 ГГц (опция 14);
      0.25 - 20 ГГц (опция 14B)
    • Измерение периода усредненного сигнала
      по входам А,B: 3,3 нс - 500 с
      по входу С: 330 пс – 10 нс (опция 10)
      по входу С: 125 пс – 3,3 нс (опция 13)
      по входу С: 72 пс – 5 нс (опция 14)
      по входу С: 50 пс – 5 нс (опция 14В)
      с разрешение 12 цифр
    • Измерение периода одиночного сигнала по входам А,B: 3,3 нс - 1000 с, разрешение 100 пс
    • Измерение периода Back-to-back по входам А,B (CNT-91): 4 мс - 500 с, разрешение 50 пс RMS
    • Измерение временного интервала А-А,А-В,В-А,В-В:
      -5 нс - +106 с (обычный расчет)
      -106 с - +106 с (интеллектуальный расчет)
      Разрешение: 100/50 пс
      минимальная ширина импульса: 1,6 нс
      Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В)
    • Определение положительной/отрицательной ширины импульса по входам А,В: 2,3 нс - 106 с
    • Определение времени переднего и заднего фронта по входам А,В: 1,5 нс - 106 с
      Уровни срабатывания: 10% и 90% амплитуды сигнала
    • Фаза выхода А относительно В и выхода В относительно А: -180 - +360° , частота до 160 МГц
      разрешение: одиночный цикл 0,001°-10 кГц, уменьшение до 1°>10 МГц
      усреднением можно добиться улучшения разрешения
    • Суммирование по входам А,В: ∑А, ∑В, ∑А+В, ∑А-В, ∑А/В
      разрешение 1-1010 (0-232) счетов, диапазон частоты: 0-160 МГц
    • Определение положительного и отрицательного коэффициента режима по входам А,В: 10-6-1
      диапазон частот: 0,1 Гц-300МГц
    • Временные метки по входам А,В: необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
      Максимальная частота: 160 МГц, разрешение временной метки: 100/50 (CNT-91) пс

    Входы А и В:

    • Соединение: DC (DC-300 МГц) или AC (10 Гц-300 МГц)
    • Импеданс: 1 МОм/20 пФ или 50 Ом
    • Максимальная межканальная разность задержки: 500 пс
    • Чувствительность:
      DC-100 МГц: 10 мВ (RMS);
      100-200 МГц: 30 мВ (RMS);
      200-300 МГц: 40 мВ (RMS).
    • Ослабление: х1, х10
    • Отображение уровня срабатывания на дисплее:
      разрешение: 1 мВ (CNT-91)
      неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
      В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
    • Автоматический режим гистерезиса:
      время: минимальный период гистерезиса (коррекция на гистерезис)
      частота: 1/3 амплитуды входного сигнала
    • Аналоговый шумовой фильтр: номинал 100 кГц, RC-типа
    • Цифровой низкочастотный фильтр: переменная частота среза 1 Гц – 50 МГц
    • Максимальное допустимое напряжение:
      1 МОм: 350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц
      50 Ом: 12 В RMS
      тип разъема: BNC

    Вход С (опция 10):

    • Диапазон входных напряжений:
      20 мВ – 12 В RMS, 0,1 ГГц-0,3 ГГц;
      10 мВ – 12 В RMS, 0,3 ГГц-2,5 ГГц;
      20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
      40 мВ – 12 В RMS, 2,7 ГГц-3 ГГц
      20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
    • Импеданс: 50 Ом номинал
    • Максимальное допустимое напряжение: 12 В RMS, защита с помощью PIN диодов
    • Тип разъема: N-тип, розетка

    Вход С (опция 13):

    • Диапазон входных напряжений:
      40 мВ – 7 В RMS, 0,2 ГГц-0,3 ГГц;
      20 мВ – 7 В RMS, 0,3 ГГц-0,5 ГГц;
      10 мВ – 7 В RMS, 0,5 ГГц-3,0 ГГц;
      20 мВ – 7 В RMS, 3,0 ГГц-4,5 ГГц
      40 мВ – 7 В RMS, 4,5 ГГц-6,0 ГГц
      80 мВ – 7 В RMS, 6,0 ГГц-8,0 ГГц
    • Импеданс: 50 Ом
    • Максимальное допустимое напряжение: 7 В RMS
    • Тип разъема: N-тип, розетка

    Вход С (опция 14 и 14B):

    • Диапазон входных напряжений:
      20 мВ – 7 В RMS, 0,25 ГГц-0,5 ГГц;
      10 мВ – 7 В RMS, 0,5 ГГц-14 ГГц;
      10 мВ – 7 В RMS, 14 ГГц-18 ГГц (опция 14);
      20 мВ – 7 В RMS, 18 ГГц-20 ГГц (опция 14B)
    • Импеданс: 50 Ом
    • Максимальное допустимое напряжение: 7 В RMS
    • Тип разъема: N-тип, розетка

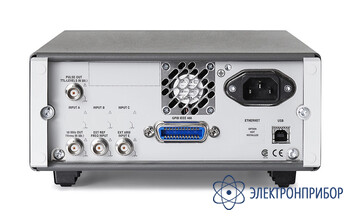

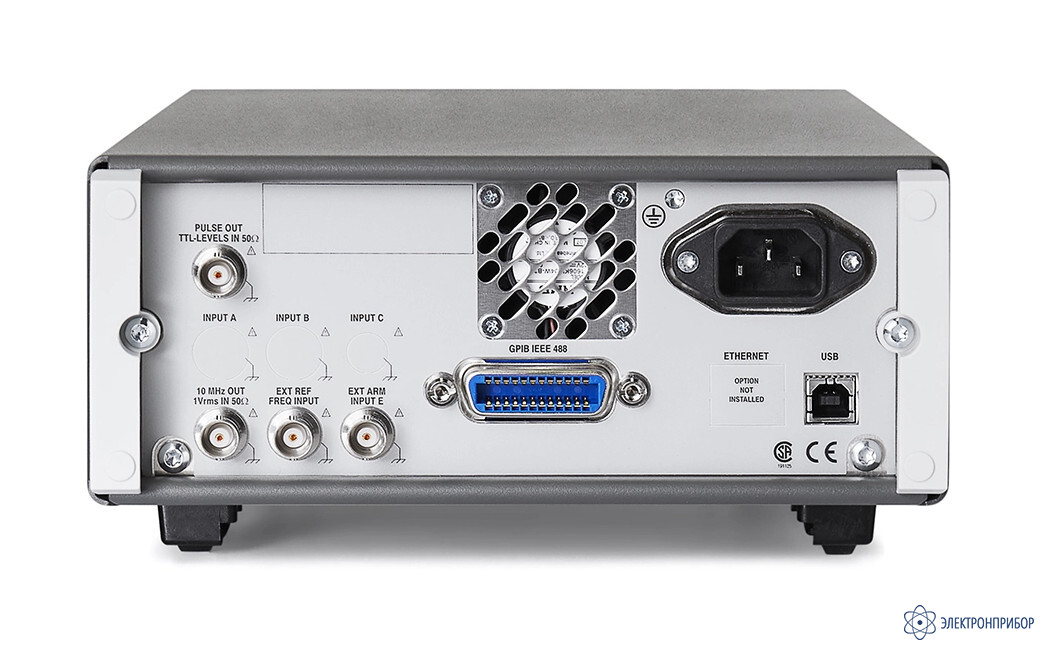

    Входы и выходы на задней панели:

    • Опорный входной сигнал: 1, 5, 10 МГц, 0,1-5 В RMS, импеданс>1 кОм
    • Опорный выходной сигнал: 10 МГц, >1 В RMS для 50 Ом
    • Вход блокировки: блокировка всех функций измерений
      импеданс: примерно 1 кОм, диапазон частот: DC-80 МГц
    • Выход пульсаций : программируется через интерфейсную шину GPIB/USB
      период и ширина пульсаций: 20 нс-2 с, разрешением 10 нс; выход: TTL-уровень в 50 Ом
    • Измерительные входы задней панели (А,В или С):
      значение импеданса: 1МОм/50пф или 50 Ом;
      тип соединения: N-тип, розетка для входа C, BNC для всех остальных входов/ выходов

    Удержание срабатывания:

    • Диапазон задержки 20 нс-2 с разрешением 10 нс

    Внешнее управление запуском и остановкой по входам А,В

    • Режимы: запуск, остановка, управление запуском/остановкой
    • Максимальная частота следования управляющего сигнала:160 МГц
    • Диапазон временной задержки запуска по входам А,В: 20 нс-2 с, с разрешением 10 нс

    Статистические вычисления:

    • Функции: максимум, минимум, среднее значение, девиация Алана и стандартная, ΔMAX-MIN
    • Размер выборки: 2 - 2x109 выборок
    • Определение пределов: значение OFF или Capture, верхний/нижний предел, в пределах/за пределами диапазона
    • Диапазон периода измерений: 2 мкс – 1000 с

    Математические вычисления:

    • Функции: (К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)

    Другие функции:

    • Период измерения: 20 нс – 1000 с для частоты, выброса и среднего значения за период; одиночный цикл для других функций измерения
    • Опорная временная база: внутренняя/внешняя/автоматическая
    • Удержание показаний: фиксирует результат измерения, пока не запущено новое измерение
    • Аварийный сигнал по предельному значению: графическая индикация на передней панели и/или SRQ по шине GPIB
      предельные значения: нижний/верхний предел
      настройки: OFF (выключение)/Alarm (аварийный сигнал) если значение вышло за границу верхнего/нижнего предела, в диапазоне или вне диапазона
      активный аварийный сигнал (ON): STOP (остановка) или CONTINUE (продолжение)
    • Установка: 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи
    • Вспомогательное меню: предоставляет доступ к дополнительным функциям
    • Дисплей: 14-разрядный ЖК-дисплей с подсветкой 320х97 пикселей

    Интерфейс GPIB/USB:

    • Максимальная скорость измерения через универсальную интерфейсную шину GPIB: 2000 показаний в секунду; во внутреннюю память: 250K показаний/с
    • Размер внутренней памяти: до 750K/3500K (CNT-91) показаний
    • USB: версия 2.0, 12 Мб/с

    Программное обеспечение для временного и частотного Анализа TimeView™
    Программное обеспечение TimeView работает на любом ПК, имеющем монитор стандарта VGA/EGA
    Режимы регистрации данных и скорость измерения*

    • Произвольная выборка: 8000 показаний/с
    • Периодическая выборка: до 106 выборок/с
    • Регистрация формы сигнала: да (вертикальная выборка)
    • Управление прибором: все функции лицевой панели и некоторые функции ВСПОМОГАТЕЛЬНОГО МЕНЮ
    • Анализ данных:
      Данные измерений в зависимости от времени
      График БПФ
      Корень дисперсии Аллана
      Функция сглаживания
      Функция масштабирования
      Курсорные измерения
      Гистограмма распределения
    • Сохранение файлов: установки и данные измерений

    * В зависимости от функции измерения и внутреннего формата данных

    Опции временной базы:

    Модель опции стандарт 19/90 30/90 40/90
    Тип опорного генератора: Стандарт OCXO OCXO OCXO
    Старение за 24 часа
    за месяц
    за год    		 нет
    <5x10-7
    <5x10-6    		 <5x10-9 (1)
    <6x10-8
    <2x10-7    		 <5x10-10(1)
    <1x10-8
    <5x10-8    		 <3x10-10(1)
    <3x10-9
    <1.5x10-8
    Влияние температуры: 0-50°C
    20-26°C    		 <1x10-5
    <3x10-6    		 <5x10-8
    <2x10-8    		 <5x10-9
    <1x10-9    		 <2.5x10-9
    <4x10-10
    Кратковременная стабильность 1с
    (среднеаллановское отклонение) 10с    		 Не задано <1x10-10 <1x10-11 <5x10-12
    Зависимость отклонения от конечного значения через 24 часа работы,
    после периода прогрева    		 Не задано <1x10-7
    30 min    		 <1x10-8
    10 min    		 <5x10-9
    10 min
    Суммарная погрешность при рабочей температуре 20-26°C
    - через год после калибровки
    - через 2 года после калибровки
    <7x10-6
    <1.2x10-5
    <2.4x10-7
    <4.6x10-7
    <0.6x10-7
    <1.2x10-7
    <1.8x10-8
    <3.5x10-8

    (1) Через месяц непрерывной работы:

    • Рабочая температура: от 0 до +50 °С.
    • Надежность: средняя наработка на отказ 30000 часов.
    • Параметры сети (при 25 °С): AC 90-265В RMS, 45-440 Гц, (<40Вт).
    • Габариты: 210х90х395 мм.
    • Вес: 2,7 кг, в упаковке 3,5 кг.
      * Опции устанавливаются на   заводе по заказу и не могут быть изменены заказчиком.

  • Комплект поставки CNT-91

    Наименование Количество
    Прибор 1
    Сетевой шнур 1
    Руководство пользователя на CD 1
    Руководство по программированию 1
    Сертификат о калибровке 1

    Доплнительная комплектация

    Наименование Цена
    Опция 10*: опция высокочастотного входа С 0,1 - 3 ГГц По запросу
    Опция 13*: опция высокочастотного входа С 0,3 - 8 ГГц По запросу
    Опция 14*: опция высокочастотного входа С 0,25 - 14 ГГц По запросу
    Опция 14B*: опция высокочастотного входа С 0,25 - 20 ГГц По запросу
    Опция 19/90*: временная база термостата очень высокой стабильности; 0.06 ppm/месяц По запросу
    Опция 27: футляр для переноски По запросу
    Опция 27H: жесткий футляр для транспортировки По запросу
    Опция 29/90: Программное обеспечение TimeView под Windows По запросу
    Опция 30/90*:временная база термостата ультравысокой стабильности; 0.01 ppm/месяц По запросу
    Опция 40/90*: временная база термостата ультравысокой стабильности; 0.003 ppm/месяц По запросу
