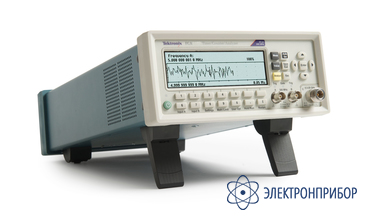

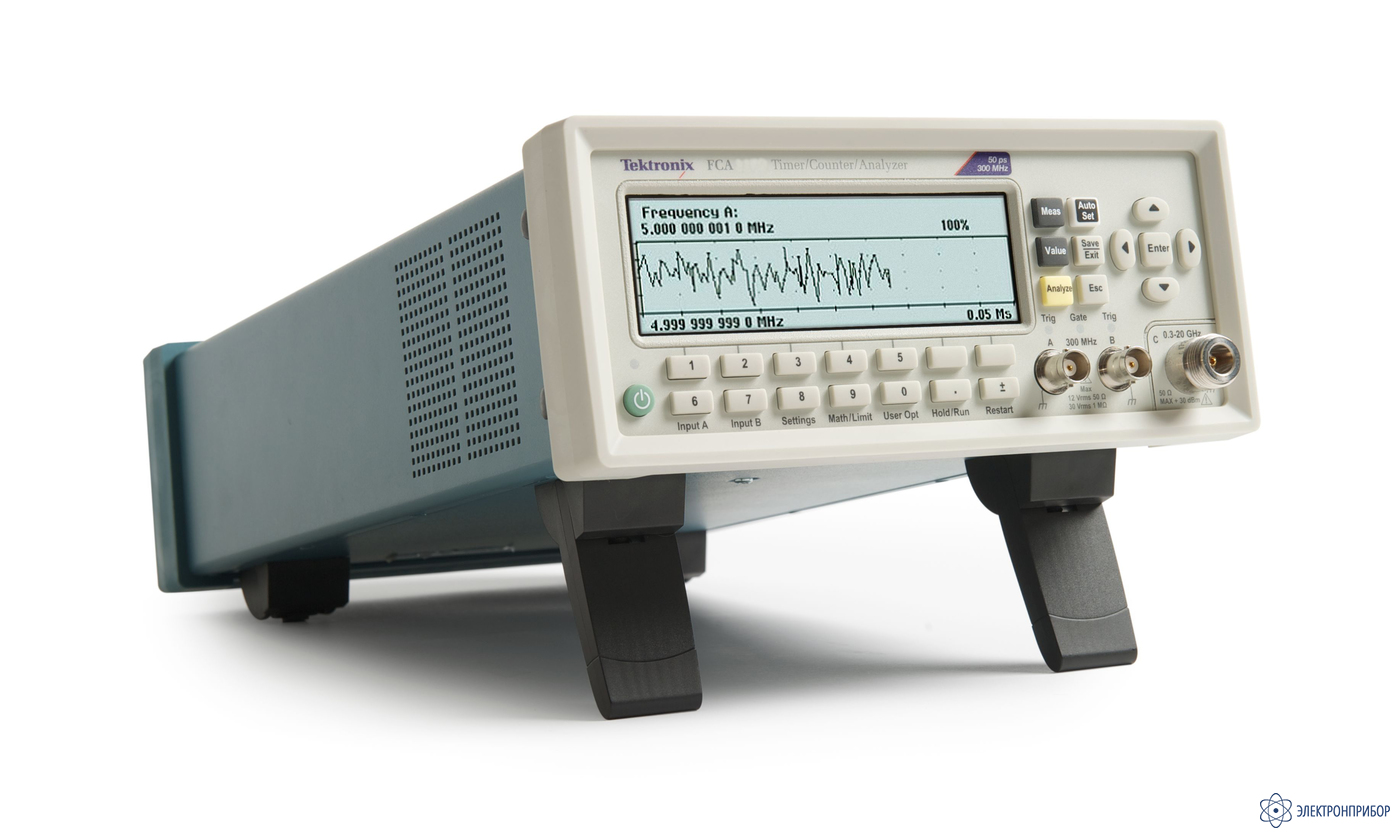

FCA3103 — частотомер
Код товара: 26424-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
51532-12 до 04.09.2022
-
Производитель
Особенности прибора FCA3103:
Частотомеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу. Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.
-
-
Технические характеристики прибора FCA3103:
Параметр Значения Измерение частоты Режим Нормальный, с подтверждением приема Частотный диапазон
Вход А, В
Вход С
0,001 Гц...300 МГц
0,1 ГГц...20 ГГцРазрешение 12 цифр за период измерения 1с (норма)
11 цифр в 1 с (с подтверждением приема)Дополнительные параметры Vmax, Vmin, Vp-p Выброс частоты (Burst) A, B, C Функции Частота в выбросе (в Гц), частота следования импульсов PRF (в Гц) Диапазон Вход A, B, C. См. характеристики частоты Минимальная продолжительность выброса менее 40 нс Минимальное количество импульсов в выбросе Вход A, B: 3 (6 при частоте свыше 160 МГц)
Вход С: 3 х масштабный коэффициентДиапазон PRF (частота следования импульсов) 0,5 Гц...1 МГц Диапазон задержки включения 10 нс...2 с , при разрешении 10 нс Дополнительные параметры PRF Измерение периода Режим Одиночный, усреднение, с подтверждением приема Диапазон
Вход А, В
Вход С
3,3 нс...1000 с (одиночный, усреднение)
10 нс...50 сРазрешение 50 пс (одиночный), 12 разрядов/с (среднее) Дополнительные параметры Vmax, Vmin, Vp-p Соотношение A/B, B/A, C/A, C/B Диапазон 10-9...1011 Входная частота
Вход А, В
Вход С
0,1 Гц...300 МГц
0,25 ГГц...20 ГГц
Дополнительные параметры Частота 1, Частота 2 Интервалы времени A-B, B-A, A-A, B-B Режим обычный, интеллектуальный (для определения знака A до B или A после B) Диапазон Обычный: 0 нс...+106 с
Интеллектуальный: +10-6 с...+106 сРазрешение 50 пс однократный захват Минимальная ширина импульса 1,6 нс Положительная и отрицательная ширина импульса Диапазон 2,3 нс...106 с Минимальная ширина импульса 2,3 нс Дополнительные параметры Vmax, Vmin, Vp-p Время нарастания и спада A, B Диапазон 1,6 нс...106 с Уровни срабатывания 10% и 90% амплитуды сигнала Минимальная ширина импульса 1,6 нс Дополнительные параметры Vmax, Vmin, скорость нарастания Положительный и отрицательный коэффициенты заполнения A, B Диапазон 0,000001...0,999999 Диапазон частот 0,1 Гц...300 МГц Дополнительные параметры Период, ширина имппульса Фаза A относительно B, B относительно A Диапазон -180°...+360° Разрешение
одиночный цикл 0,001° до 10 кГц,
со снижением до 1°>10 МГц
разрешение улучшается статистикойДиапазон частот до 160 МГц Дополнительные параметры Частота (A), Va/Vb (в дБ) Суммирование A, B Режим Суммирование A, суммирование B, Суммирование A+B, суммирование A-B, суммирование A/B Диапазон 1... 1010 отчетов Диапазон частот до 160 МГц Управление пуском ручное, управление пуском Управление остановом ручное, управление остановом, временное Дополнительные параметры Другие функции суммирования Vmax, Vmin. Vp-p A,B Диапазон -50 В...+50 В,
-5 В...+5 ВЧастотный диапазон DC, 1 Гц...300 МГц Режим Vmax, Vmin, Vp-p Разрешение 1 мВ Неопределенность (диапазон 5 В),
типичное
DC, 1 Гц...1 кГц
1 кГц...20 МГц
20... 100 МГц
100...300 МГц
1% + 15 мВ
3% + 15 мВ
10% + 15 мВ
30% + 15 мВ
Дополнительные параметры Vmax, Vmin, Vp-p Временные метки необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB Максимальная частота 160 МГц Разрешение временной метки 50 пс Входы A и B Диапазон частот DC: 0...300 МГц
AC: 10 Гц...300 МГцИмпеданс 1 МОм/20 пФ или 50 Ом (КСВН<2:1) Запуск положительный или отрицательный фронт Максимальная рассинхронизация канала 500 пс Чувствительность 15 мВ (DC...200 МГц)
25 мВ (200...300 МГц)Ослабление х1, х10 Динамический диапазон 30 мВп-п...10 Вп-п в диапазоне ±5 В Уровень срабатывания (показания на дисплее) Разрешение: 1 мВ
Неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)Автоматический режим гистерезиса Время: минимальный период гистерезиса (коррекция на гистерезис)
Частота: 1/3 амплитуды входного сигналаАналоговый ФНЧ Номинал 100 кГц, RC-типа Цифровой ФНЧ Частота среза 1 Гц ... 50 МГц Максимальное неразрушающее напряжение 1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц
50 Ом: 12 ВскзТип разъема BNC Вход С Диапазон частот 0,1...3 ГГц Рабочий диапазон входного напряжения 20 мВскз ...12 Вскз (100...300 МГц)
10 мВскз ...12 Вскз (0,3...2,5 ГГц)
20 мВскз ...12 Вскз (2,5...2,7 ГГц)
40 мВскз ...12 Вскз (2,7...3,0 ГГц)Масштабный коэффициент 16 Импеданс 50 Ом номинал, КСВН < 2,5:1 Максимальное неразрушающее напряжение +12 Вскз с диодной защитой выводов Тип разъема N-тип, розетка Входы и выходы на задней панели Вход опорного сигнала Синусоида 1, 5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм Выход опорного сигнала Синусоида 10 МГц, >1 Вскз на 50 Ом Импульсный выходной сигнал программируется с помощью передних портов GPIB/USB
Режим: Pulse Out, Gate Open, Alarm Out
Период: 20 нс...2 с, с шагом 10 нс
Ширина импульса: 10 нс...2 с, с шагом 10 нс
Выход: уровни TTL на нагрузку 50 Ом, передний фронт - 2нсВход блокировки (блокировка/разблокировка) всех функций измерений Импеданс: примерно 1 кОм
Диапазон частот: 0...80 МГцДополнительные функции Задержка срабатывания Диапазон задержки 20 нс...2 с Разрешение 10 нс Внешнее управление пуском и остановом Режим Пуск, Останов, Управление пуском и остановом Входные каналы A, B или E (на задней панели) Макс.частота следования управляющего сигнала Канал A, B: 160 МГц
Канал E: 80 МГцСтатистика Функции Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN Дисплей Цифровой, гистограммы, графики трендов Размер выборки 2 ... 2x109 выборок Шаг измерений Временной диапазон шага: 4 мкс ... 500 с Математика Функции К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо) Другие функции Время измерения 20 нс – 1000 с для частоты, выброса и среднего значения.Одиночный цикл для других функций измерения Опорная временная база Внутренняя, внешняя, автоматическая Удержание показаний Фиксирует результат измерения, пока не запущено новое измерение Аварийный сигнал по предельному значению Графическая индикация на передней панели и/или SRQ по шине GPIB
Нижний предел, верхний пределДисплей Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме.
Разрешение: 320 х 97 пикселейСохраненные настройки прибора Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем Интерфейс GPIB Совместимость Совместимость с IEEE 488.2-1987, SCPI 1999 53131A Максимальная скорость измерения(по шине GPIB) 15 K/5 K показаний/с (режим пересылки блоков)
4 К показаний/с (только в режиме передачи)
650/500 показаний/с (индивидуальное срабатывание)Максимальная скорость измерения(во внутр. память) 250 К показаний/с Размер внутренней памяти 3,75 М значений Интерфейс USB Версия 2.0 полноскоростной (11 Мб/с) Общие характеристики Напряжение питания 90...265 В, 45...440 Гц Потребляемая мощность < 40 Вт Рабочая температура 0 °С ... 50 °С Влажность 5...95% (10...30 °С)
5...75% (30...40 °С)
5...45% (40...50 °С)Габаритные размеры (В х Ш х Г) 90х210х395 мм Масса 2,7 кг (нетто)
3,5 кг (брутто) -
Комплект поставки FCA3103
Наименование Количество Частотомер 1 Кабель питания 1 Краткое руководство по эксплуатации 1 Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView 1 Диск CD: базовая версия ПО LabVIEW SignalExpress 1
