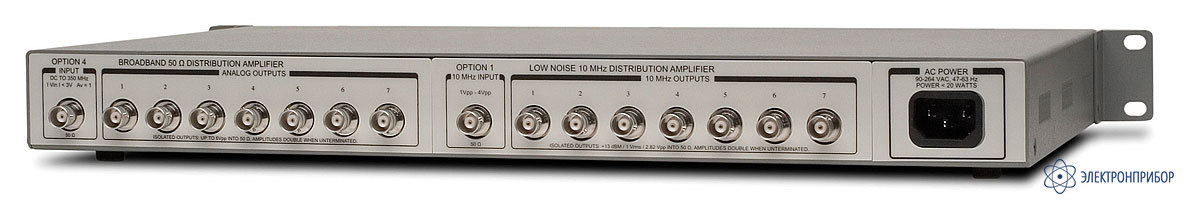

FS735 — система распределения 14-канальная
Код товара: 28246-
-
Гарантия
1 год
-
Производитель
Особенности системы распределения 14-канальной FS735:
- Многоканальная система распределения частоты опорных генераторов, сигнала КМОП логики, широкополосный усилитель (в зависимости от опции)
- Количество каналов в одном блоке: 7
- Распределитель: базовая частота 10 или 5 МГц (в зависимости от опции), выравнивание амплитуды, низкие совокупные фазовые шумы, высокий уровень изоляции между каналами
- Распределитель КМОП: входной импеданс 1 кОм, широкий гистерезис, высокий уровень выходного сигнала, быстрое время нарастания
- Широкополосный усилитель: базовое входное сопротивление 50 или 70 Ом (в зависимости от опции), плоская АЧХ, широкий динамический диапазон, низкие шумы
- Варианты исполнения: FS730 – настольный, FS735 – стоечный (19”)
- Опция для FS730: комплект для монтажа в 19” стойку
-
-
Технические характеристики системы распределения 14-канальной FS735:
РАСПРЕДЕЛИТЕЛЬ ОПОРНОЙ ЧАСТОТЫ ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT) Тип соединителя BNC Частоты 5 МГц, 10 МГц Входной импеданс 50 Ом Входной уровень 0 дБм … +16 дБм (0,6 Впик-пик … 4 Впик-пик) ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT) Тип соединителя BNC КНИ (THD) < 1 % Выходной уровень 50 Ом: +13 ± 1 дБм (1 Вскз; 2,82 Впик-пик)
High-Z: 2 Вскз (5,6 Впик-пик)Выходной импеданс 50 Ом Полоса пропускания ± 200 кГц (10 МГц); ± 100 кГц (5 МГц) Паразитная составляющая < –120 дБ на 100 кГц Изоляция между каналами > 100 дБ РАСПРЕДЕЛИТЕЛЬ КМОП (CMOS) СИГНАЛА ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT) Тип соединителя BNC Порог срабатывания 1,50 В (Низкий – Высокий); 1,15 В (Высокий - Низкий) Входной импеданс 1 кОм Время нарастания не ограниченно Диапазон частот DC … 50 МГц Длительность импульса > 5 нс ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT) Тип соединителя BNC Выходной импеданс 50 Ом Выходной уровень 50 Ом: 0 В; 2,5 В; High-Z: 0 В; 5 В Время нарастания/спада < 1,5 нс/ < 1,0 нс Джиттер (скз) < 10 пс Задержка 9 нс (отклонение ± 1 нс) Выброс < 5 % Переключение Внутреннее переключение с использованием перемычек ШИРОКОПОЛОСНЫЙ УСИЛИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT) Тип соединителя BNC Входной импеданс 50 Ом или 75 Ом Линейный диапазон ± 2 В Защита входа 5 В (100 В < 1 мкс) ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT) Выходной импеданс 50 Ом или 75 Ом Номинальная нагрузка 50 Ом или 75 Ом ХАРАКТЕРИСТИКИ Коэф. усиления (50, 75 Ом) x1 Коэф. усиления (High-Z) x2 Полоса пропускания > 100 МГц Уровень шума на 1 кГц < 15 нВ/√Гц Смещение < 1 мВ Изоляция между каналами >100 дБ ОБЩИЕ ДАННЫЕ Напряжение питания 100-240 В, частота 50/60 Гц, 10 Вт Светодиод «приёмник» (цвет) Зелёный: нормальный вх. уровень оптического сигнала
Красный: уровень света ниже допуска (сигнал потерян)Минимальная длительность 3,3 нс Габаритные размеры 432 x 38 x 203 мм Масса 1,1 кг -
Комплект поставки FS735
Наименование Количество Система распределения 14-канальная FS735 1 -
