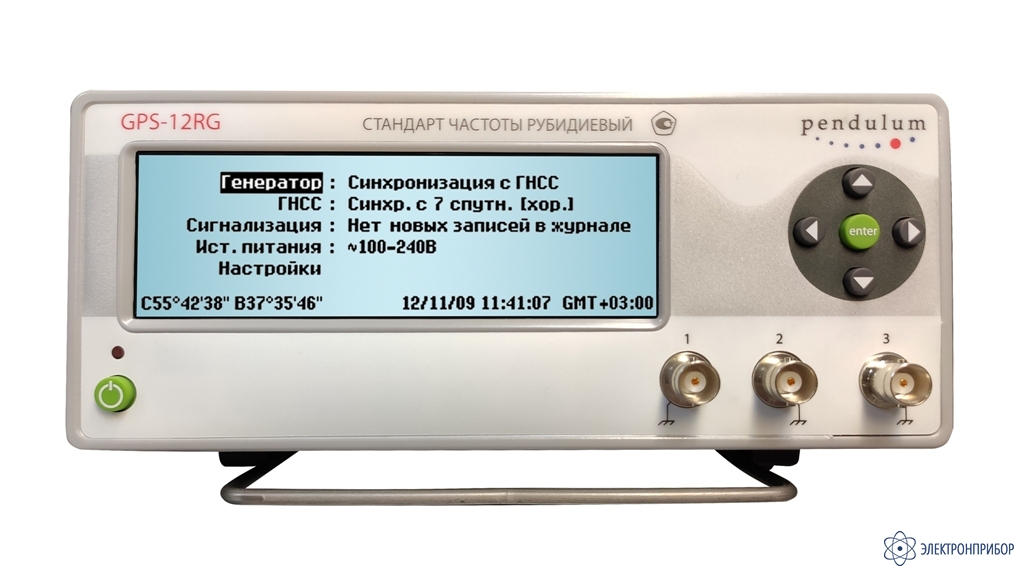

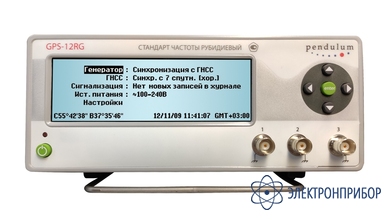

GPS-12RG — рубидиевый стандарт частоты с синхронизацией по GPS

Код товара: 33242
  • 70172-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      70172-18 до 16.01.2028

    • Производитель

      Pendulum, Швеция

    Сертификаты

    Назначение рубидиевого стандарта частоты с синхронизацией по GPS GPS-12RG

    GPS-12RG - портативный источник опорной частоты с ультрастабильным приёмом базового сигнала GPS предназначен для использования в качестве источника синхросигнала в сфере метрологического обеспечения, для научных исследований, разработок и производства РЭА, в телекоммуникационных системах, сетях мобильной и смешанных видов связи (GSM, анализаторы SDH/ PDH/ Sonet).

    Приёмник GPS Rubidium обеспечивает выдачу высокостабильного синхросигнала на внешние устройства.

    Реализован стандартный интерфейс (G.703) выхода синхросигналов 2.048 МГц/Е1 или 1,544 МГц/Т1 – 2шт (сигнал по выбору), а также стандартный импульсный 1 Гц выход (1pps-pulse per second).

    На базе GPS-12RG может быть реализована коммутационно-усилительная система с использованием устройств DA-35 и DA-36 для распределения сигнала от стандарта частоты к одному прибору или сразу к нескольким потребителям на расстояние, не превышающее 2 км.

    Наличие в штатной комплектации 4-х выходов 10 МГц/ 5 МГц обеспечивает возможность применения стандарта для лабораторных исследований, метрологических целей или калибровки всех типов измерительного оборудования, в том числе, приборов тестирования синхронизации сетей SDH WM-11 (Wandermeter).

    Предусмотрены опции для применения на телекоммуникационных узлах (пунктах доступа сетей передачи) и лабораторных исследований: автономное питание 12 В (NiMH батарея, 2 часа работы) или питание постоянным напряжением 12В/48В (DC), дополнительные выходы 10 / 5 / 1 / 0,1 МГц.

    Стандарт GPS-12RG отличает компактность, функциональность и проста в использовании.

    Особенности рубидиевого стандарта частоты с синхронизацией по GPS GPS-12RG

    • Рубидиевый ОГ с подстройкой по GPS
    • 2 выхода: 1,544 МГц/ T1 или 2,048 МГц/ E1 + выход 1 Гц
    • Выходы: 3 × 10 МГц, 1 × 5 МГц для метрологических и телекоммуникационных нужд
    • Выход сообщений об аварийных ситуациях
    • При отключении GPS - нестабильность 1 мкс/сутки
    • Минимальное время выхода на рабочий режим (1*10-9 за 10 мин)
    • Встроенная батарея питания для поддержания стабильности частоты при транспортировке (опция 78)
    • Возможность портативного и автономного применения

  • Технические характеристики рубидиевого стандарта частоты с синхронизацией по GPS GPS-12RG

    Параметр Значение
    ПАРАМЕТРЫ ВЫХОДА
    Выходные частоты 2 выхода: 1,544 или 2,048 МГц (прямоугольник, скважность 20%)
    Амплитуда -1,2 В…+1,2 В на нагрузке 75 Ом для частот 1,544/2,048МГц 0…2 В на нагрузке 50 Ом для частоты 1 Гц
    Фазовые шумы <-140 дБн/Гц (отстройка 10 кГц)
    Гармонические искажения <-60 дБн
    Негармонические искажения <-100 дБн (в полосе 100 кГц)
    Выход 1-PPS (на передней панели) стандартный импульсный выход 1 Гц (импульс длительностью 200 мс, джиттер < 1 нс); уровень сигнала: 0…+2,0 В (на нагрузке 50 Ом); уход частоты в реж. «удержание GPS»: < 1 мкс за сутки
    Выход сигнала «тревога» (сообщения об аварийных ситуациях) (разомкн. контакт – авария; замкн. контакт – нормально); 1 выход – срочная авария/ 1 выход – не срочная авария; макс. уровень 60 В; макс. переключаемый ток: 200 мА.
    Выходы ОГ (на задн. панели) 3Х10 МГц, 1Х5 МГц, синус; амплитуда 1 В скз на нагрузке 50 Ом
    ПОГРЕШНОСТЬ
    Погрешность ±2*10-12 ( за сутки, при синхронизации по GPS)
    ±5*10-10 (за 1 год, без синхронизации по GPS)
    Кратковременная нестабильность <5*10-11 (за 1 с); <1.7*10-11 (за 10 с); <5*10-12 (за 100 с)
    Температурная погрешность 1*10-10 (в диапазоне 0°С …50°С)
    Время прогрева 10 минут до достижения погрешности 1*10-9
    АНТЕННА (ОПЦИЯ)
    Вход (на задн. панели) Тип N, питание 5 В постоянное по центральному проводнику
    Тип антенны (01/90) Активная L1, коэффициент усиления 30 дБ (GPS)
    Тип антенны (01/00) Активная L1, коэффициент усиления 30 дБ (GPS)
    ДОПОЛНИТЕЛЬНЫЕ ВЫХОДЫ (ОПЦИЯ 71В)
    Плата расширения 4 выхода (синус): 3x10 МГц, 1x5 МГц
    Амплитуда 1 В на нагрузке 50 Ом
    ОБЩИЕ ДАННЫЕ
    Условия применения Температура от 0 до +50°С
    Напряжение питания 115 / 230 В; 50 / 60 Гц, опция батарейного питания 12 В или внешнего постоянного напряжения 12 / 48 В
    Габаритные размеры 210 × 108 × 395 мм
    Масса 3,1 кг без батареи

  • Комплект поставки GPS-12RG

    Наименование Количество
    Рубидиевый стандарт частоты с синхронизацией по GPS GPS-12RG 1
    Шнур питания 1
    Руководство по эксплуатации 1
    ПО 1
