ПрофКиП Ч3-101 — частотомер электронно-счетный

Код товара: 62131
  • 82648-21

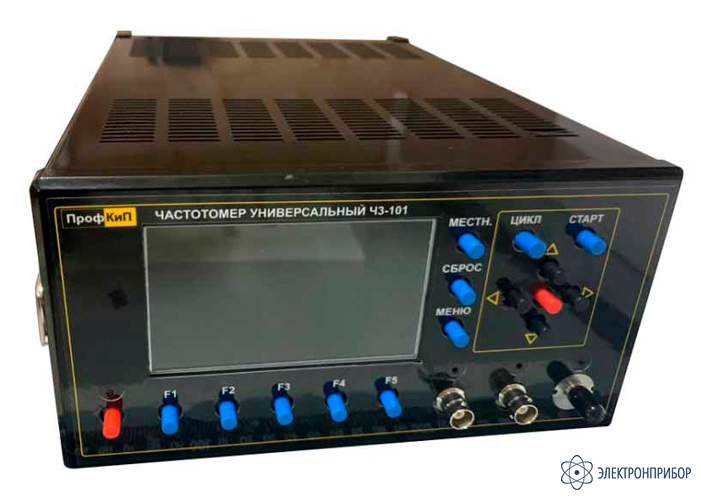

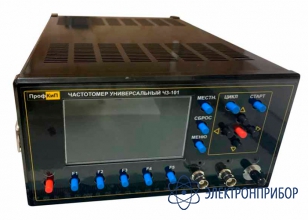

    Частотомер электронно-счетный ПрофКиП Ч3-101 Частотомер электронно-счетный ПрофКиП Ч3-101

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82648-21 до 13.08.2026

    • Производитель

      ПрофКИП

    Назначение частотомера электронно-счетного ПрофКиП Ч3-101:

    Частотомер универсальный ПрофКиП Ч3-101 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 25,95 ГГц. Частотомер универсальный ПрофКиП Ч3-101 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений.

    Особенности частотомера электронно-счетного ПрофКиП Ч3-101:

    • 3 канала, 25,95 ГГц;
    • Большой (84х110 мм) цветной графический ЖКИ-дисплей;
    • Ручной и автоматический режим работы;
    • Интерфейс USB, RS232, LAN;
    • Разрешение 1х10-10 с/ tсч;
    • Кратковременная нестабильность, за 1 с 1*10-11;
    • Долговременная нестабильность 1*10-7;

  • Технические характеристики частотомера электронно-счетного ПрофКиП Ч3-101:

    Параметр Значение
    Диапазон измерений частоты, Гц:
    - вход А
    - вход В
    - вход С
    от 0,001 до 300·106
    от 0,001 до 300·106
    от 1,5·109 до 29,95·109
    Относительная погрешность измерений частоты для входов А, В d(f, P) = ± (d0 + dзап + Dtp/tc)
    Относительная погрешность измерений частоты для входов B*, C df = ± (d0 + Dtp / tc)
    Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев ±2×10-7
    Пределы регулировки частоты внутреннего опорного генератора, не менее  ±4×10-7
    Диапазон измерений периода, с:
    - вход А
    - вход В
    - вход С
    от 3,3·10-9 до 1000
    от 3,3·10-9 до 1000
    от 40·10-12 до 0,7·10-9
    Относительная погрешность измерений периода для входа А, В  d(f, P) = ± (d0 + dзап + Dtp/tc)
    Относительная погрешность измерений периода для входа C df = ± (d0 + Dtp / tc)
    Диапазон измерений длительности импульсов, с от 50·10-9 до 500
    Относительная погрешность измерений длительности импульсов Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
    Диапазон измерений временных интервалов, с от 50·10-9 до 500
    Пределы абсолютной погрешности измерений временных интервалов от 50·10-9 до 500
    Абсолютная погрешность измерения временных интервалов Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
    Диапазон измерения отношения частот от 0,000 000 000 01 до 999 999 999 999
    Относительная погрешность измерения отношения частот d = ± (dзап /tc×fн + 1/ tc×fв)
    Номинальное значение частоты опорного кварцевого генератора, МГц 10
     Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее 0,3
    Входное сопротивление каналов А, В, Ом 1·106; 50
    Входное сопротивление канала В*, Ом 50
    Входное сопротивление канала С, Ом 50
    Время установления рабочего режима, ч 1
    Время непрерывной работы в рабочих условиях применения, ч 8
    Дисплей Большой (84х110 мм) цветной графический ЖКИ
    Интерфейс USB, RS232, LAN
    Электропитание:
    - напряжение сети питания, В
    - частота сети питания, Гц
    220±22
    50±0,5
     Условия эксплуатации:
    - температура окружающей среды, ºС
    - относительная влажность, %
    - атмосферное давление, кПа
    от +15 до +25
    от 30 до 80
    от 84 до 106
     Габаритные размеры прибора (ШхВ×Г), мм, не более 250х320х140
    Масса прибора, кг, не более 6,5

  • Комплект поставки ПрофКиП Ч3-101

    № Наименование Количество
    1 Частотомер универсальный ПрофКиП Ч3-101 1
    2 Шнур питания SCZ-1 1
    3 Руководство по эксплуатации ПРШН.411142.003-2020 РЭ 1
    4 Формуляр ПРШН.411142.003-2020 ФО 1
    5 Методика поверки РТ-МП-7871-551-2020 1
