ПрофКиП Ч3-96-101 — частотомер электронно-счетный

Код товара: 62122
  • в наличии
    82648-21

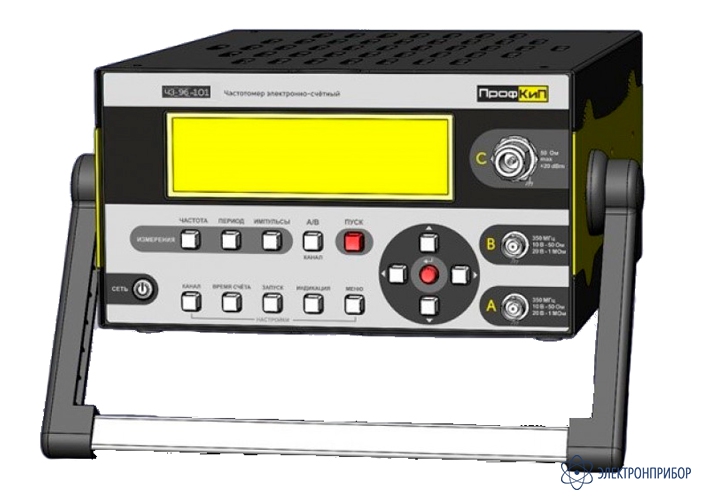

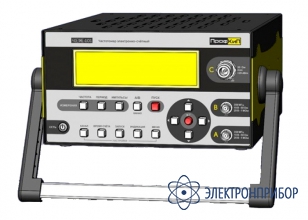

    Частотомер электронно-счетный ПрофКиП Ч3-96-101 Частотомер электронно-счетный ПрофКиП Ч3-96-101

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82648-21 до 13.08.2026

    • Производитель

      ПрофКИП

    Назначение частотомера электронно-счетного ПрофКиП Ч3-96-101:

    Частотомер универсальный ПрофКиП Ч3-96-101 (ПрофКиП Ч3-96 с опцией 101) предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

    Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

    • для внутреннего генератора обычной точности ± 2,5 Гц;
    • для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.

    Особенности частотомера электронно-счетного ПрофКиП Ч3-96-101:

    • 3 канала, 8 ГГц;
    • Жидкокристалический дисплей 240х64 - 12 разрядов;
    • Опорный кварцевый генератор повышенной точности 10-8;
    • Интерфейс LAN, RS-232 (опционально);
    • Корпус цельный металлический с экранированием.

  • Технические характеристики частотомера электронно-счетного ПрофКиП Ч3-96-101:

    Параметр Значение
    Диапазон измерений частоты, Гц:
    - вход А
    - вход В
    - вход С
    от 0,001 до 400·106
    от 0,001 до 400·106
    от 0,3·109 до 8·109
    Относительная погрешность измерений частоты для входов А d(f, P) = ± (d0 + dзап + Dtp/tc)
    Относительная погрешность измерений частоты для входов B опция 101, C df = ± (d0 + Dtp / tc)
    Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев ±5×10-8
    Пределы регулировки частоты внутреннего опорного генератора, не менее  ±8×10-6
    Диапазон измерений периода, с:
    - вход А
    - вход В
    - вход С
    от 2,5·10-9 до 1000
    от 2,5·10-9 до 1000
    от 150·10-12 до 3,3·10-9
    Относительная погрешность измерений периода для входа А  d(f, P) = ± (d0 + dзап + Dtp/tc)
    Относительная погрешность измерений периода для входа В опция 101, С df = ± (d0 + Dtp / tc)
    Диапазон измерений длительности импульсов, с от 5·10-9 до 1000
    Относительная погрешность измерений длительности импульсов Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
    Диапазон измерений временных интервалов, с от 50·10-9 до 500
    Пределы абсолютной погрешности измерений временных интервалов от 5·10-9 до 1000
    Абсолютная погрешность измерения временных интервалов Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
    Диапазон измерения отношения частот от 0,000 000 000 01 до 999 999 999 999
    Относительная погрешность измерения отношения частот d = ± (dзап /tc×fн + 1/ tc×fв)
    Номинальное значение частоты опорного кварцевого генератора, МГц  10
     Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее 0,3
    Входное сопротивление каналов А, В, Ом 1·106; 50
    Входное сопротивление канала В*, Ом 50
    Входное сопротивление канала С, Ом 50
    Время установления рабочего режима, ч 1
    Время непрерывной работы в рабочих условиях применения, ч 8
    Дисплей жидкокристалический 240х64, 12 разрядов
    Интерфейс LAN, RS-232 (опции)
    Электропитание:
    - напряжение сети питания, В
    - частота сети питания, Гц
    220±22
    50±0,5
     Условия эксплуатации:
    - температура окружающей среды, ºС
    - относительная влажность, %
    - атмосферное давление, кПа
    от +15 до +25
    от 30 до 80
    от 84 до 106
     Габаритные размеры прибора (ШхВ×Г), мм, не более 280х340х130
    Масса прибора, кг, не более 6

  • Комплект поставки ПрофКиП Ч3-96-101

    № Наименование Количество
    1 Частотомер универсальный ПрофКиП Ч3-96-101 1
    2 Шнур питания SCZ-1 1
    3 Руководство по эксплуатации ПРШН.411142.003-2020 РЭ 1
    4 Формуляр ПРШН.411142.003-2020 ФО 1
    5 Методика поверки РТ-МП-7871-551-2020 1
