АКИП-6101/1, АКИП61011, АКИП 6101 1

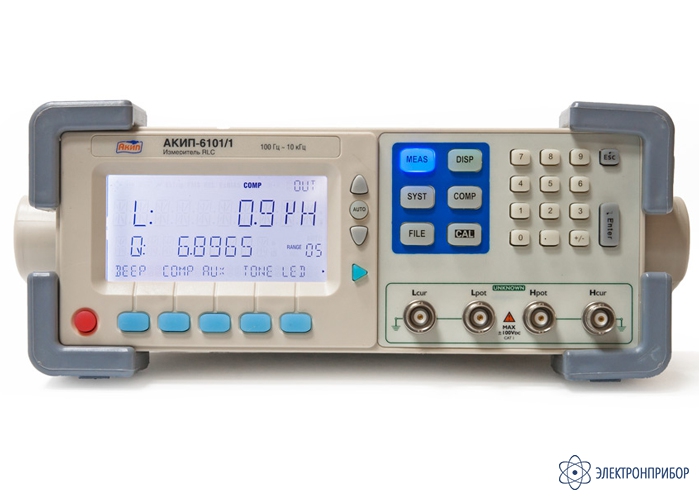

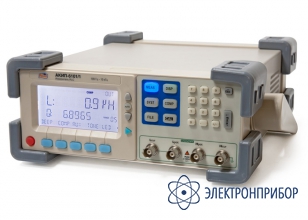

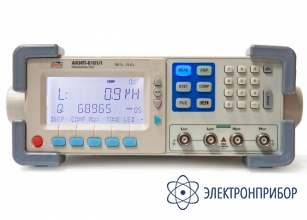

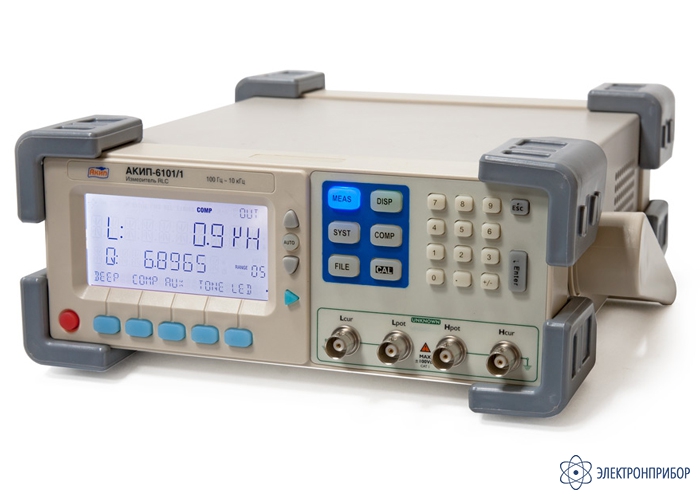

АКИП-6101/1 — измеритель RLC
Код товара: 37249-
-
Гарантия
1 год
-
Производитель
Назначение измерителя RLC АКИП-6101/1:
Лабораторный измеритель RLC АКИП-6101/1 предназначен для автоматического измерения емкости, индуктивности и импеданса на разных частотах (4 значения) и уровнях тест-сигнала (2 значения). Фиксированные частоты тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Базовая погрешность ±0,25%. Новинка имеет 6 измерительных диапазонов с ручным или автоматическим выбором предела. Реализована 5-ти проводная схема подключения измерителя к тестируемому объекту.
Описание измерителя RLC АКИП-6101/1:
Результат измерения индицируется на высококонтрастном ЖКИ дисплее в виде десятичного числа. Значение параметра представлено в виде пятиразрядного числа при измерении индуктивности (L), емкости (C), импеданса (Z) и сопротивления (R), и дополнительного числа при измерении тангенса угла диэлектрических потерь (D) или добротности (Q). Одновременно с этим на индикаторе отображаются установленные параметры режима измерения. Максимальная индикация в каждой из областей экрана – «33.000».
АКИП-6101/1 обеспечивает полную автоматизацию измерений за счет интеллектуальной схемы автовыбора режима измерений (параметра). После включения питания по заданному алгоритму автоматически измеряется L/ C/ R с отображением параметра Q, D в зависимости от типа подключенного ко входу типа компонента (радиодетали).
Особенности измерителя RLC АКИП-6101/1:
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, модуля комплекного сопротивления;
- Базовая погрешность: ± 0,25%;
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц. 10 кГц;
- Уровень тест-сигнала: 0,3 В скз, 1 В скз;
- Режим относительных измерений (∆, %);
- Выбор схемы замещения: параллельная/ последовательная;
- Режим компарирования Comp (5 групп сортировки в %);
- Настройка звуковой индикации (тест Годен-Негоден);
- Дисплей: область «А» - 5 разрядов для основного параметра (L, C, R, Z), область «В» - 6 знаков для вспомогательного (Q, D).
-
-
Технические характеристики измерителя RLC АКИП-6101/1:
Параметр Значение Изменение RLC (диапазон индикации*) Сопротивление (Z, R **) 0,0001 Ом…99,99 MОм Емкость (C**) 0,01 пФ…9999 мкФ Индуктивность (L**) 0,01мкГн…9999 Гн Добротность (Q) 0,0001 – 9999 Тангенс угла потерь (D) 0,0001 – 9,999 Базовая погрешность ± 0,25 % в основном диапазоне Скорость измерения 5 / 11 изм/сек Выбор диапазона Автоматический или ручной Схема измерения Параллельная/ последовательная (ручной выбор) Тест сигнал Частота тест-сигнала 100/ 120 Гц, 1 кГц, 10 кГц (фикс.) Уровень тест-сигнала 0,3 В скз, 1 В скз Дополнительные функции Режим индикации измерений Абсолютное значение, -измерение, -измерение в % Выходной импеданс 30 Ом/ 100 Ом (ручной выбор) Компарирование 5 групп выборок (из них 3 - осн. параметра P1, P2, P3) Дисплей Тип Графический ЖК-индикатор (с подсветкой) Формат индикации 5 разр. на основной шкале, 6 разряда на доп. шкале Максимальная индикация «33.000» Общие данные Условия эксплуатации 10°C…50°C и относительная влажность до 85% Напряжение питания 85 В…260 В, 50 Гц (потребл. мощн. 10 ВА) Габаритные размеры 216 х 88 х 300 мм Масса 3 кг *- Диапазон индикации L 100 Гц, 120 Гц 1 мкГн – 9,999 Гн 1 кГц 0,1 мкГн – 999,9 Гн 10 кГц 0,01 мкГн – 99,99 Гн C 100 Гц, 120Гц 1 пФ – 9,999 мкФ 1кГц 0,1 пФ – 999,9 мкФ 10 кГц 0,01 пФ – 99,99 мкФ R, |Z| 1 мОм - 999,9 кОм D, Q 0,00001- 99999 Δ% 0,0001% - 9999% Минимальные и максимальные измеряемые значения параметров Параметр Частота тест-сигнала 100 Гц 120 Гц 1 кГц 10 кГц Cмакс 800 мкФ 667 мкФ 80 мкФ 8 мкФ Смин 1500 пФ 1250 пФ 150 пФ 15 пФ Lмакс 1590 Гн 1325 Гн 159 Гн 15,9 Гн Lмин 3,2 мГн 2,6 мГн 0,32 мГн 0,032 мГн Zмакс 1 МОм Zмин 1,59 Ом Где Zмакс = R макс, Zмин = R мин;
-
Комплект поставки АКИП-6101/1

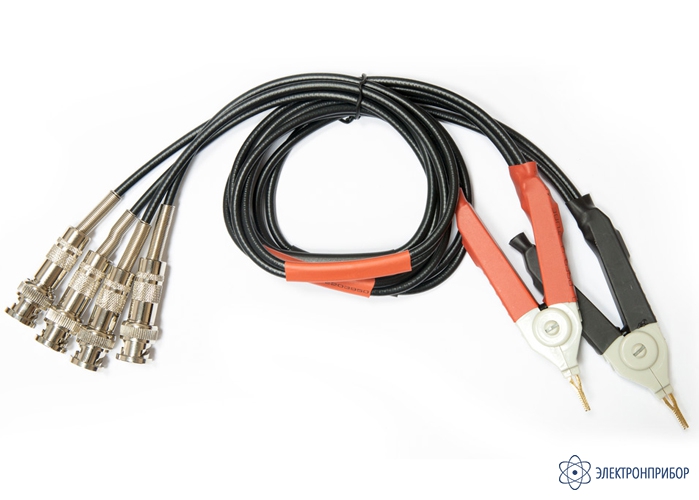

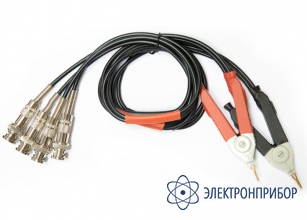

№ Наименование Количество 1 Измеритель RLC АКИП-6101/1 1 2 Шнур питания 1 3 Измерительный провод типа "Кельвин" 1 4 Короткозамыкатель 1 5 Адаптер для компонентов 1 6 Предохранитель 1А 1 -
