АКИП-6112/1, АКИП 6112 1, АКИП61121
Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

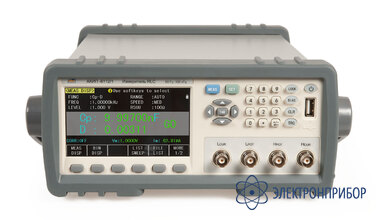

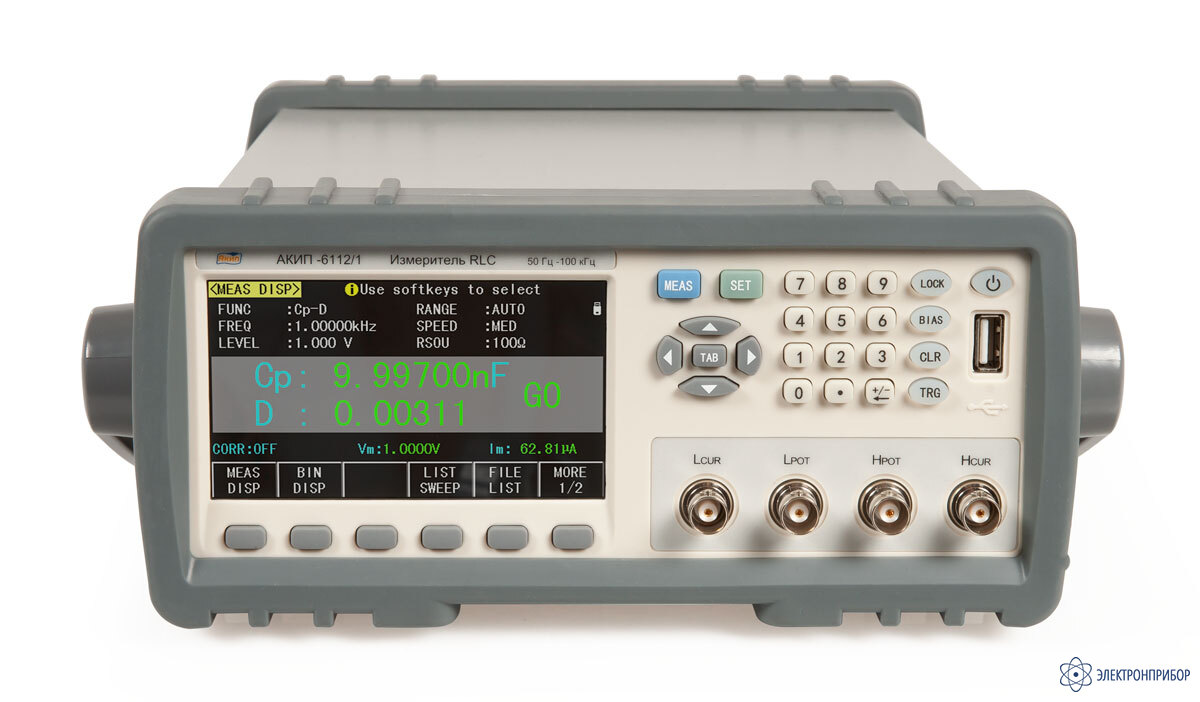

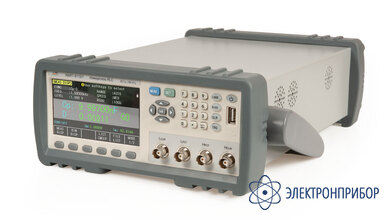

АКИП-6112/1 — измеритель RLC
Код товара: 60730-
в наличии
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
89664-23 до 31.07.2028
-
Производитель
Особенности измерителя RLC АКИП-6112/1:
- Диапазон частот: до 100 кГц;
- Измерение 13 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току, ЭПС (ESR), проводимости (G, Y, B), ёмкости (С), индуктивности (L), тангенса угла потерь (D), добротности (Q), фазового сдвига °/rad (θ);
- Базовая погрешность: ± 0,05 %;
- Макс. скорость измерения: 27 мс/ 90 мс/ 300 мс (быстро / средне / медленно);
- Параллельная/ последовательная схема замещения;
- Режим полярных координат: Z+фазовый сдвиг (θ)/ Y+фазовый сдвиг (θ);
- Широкие функц. возможности по сбору и анализу информации;
- Режим усреднение значения (2, 4, 8, 16, 32, 64, 128, 256);
- Допусковый тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абсолютное значение / Δ-измерение / %»;
- Табличные измерения (тест по 100 точкам «частота / уровень/ пост. смещение «напряжение - ток»);
- Выбор пределов измерения: авто или ручной;
- Автоматический контроль уровня тест-сигнала (ALC);
- Цветной графический ЖК-дисплей, разрешение 6 разрядов;
- Режимы калибровки: КЗ/ ХХ/ (Load);
- Гнездо USB на передней панели для подключения flash-накопителя;

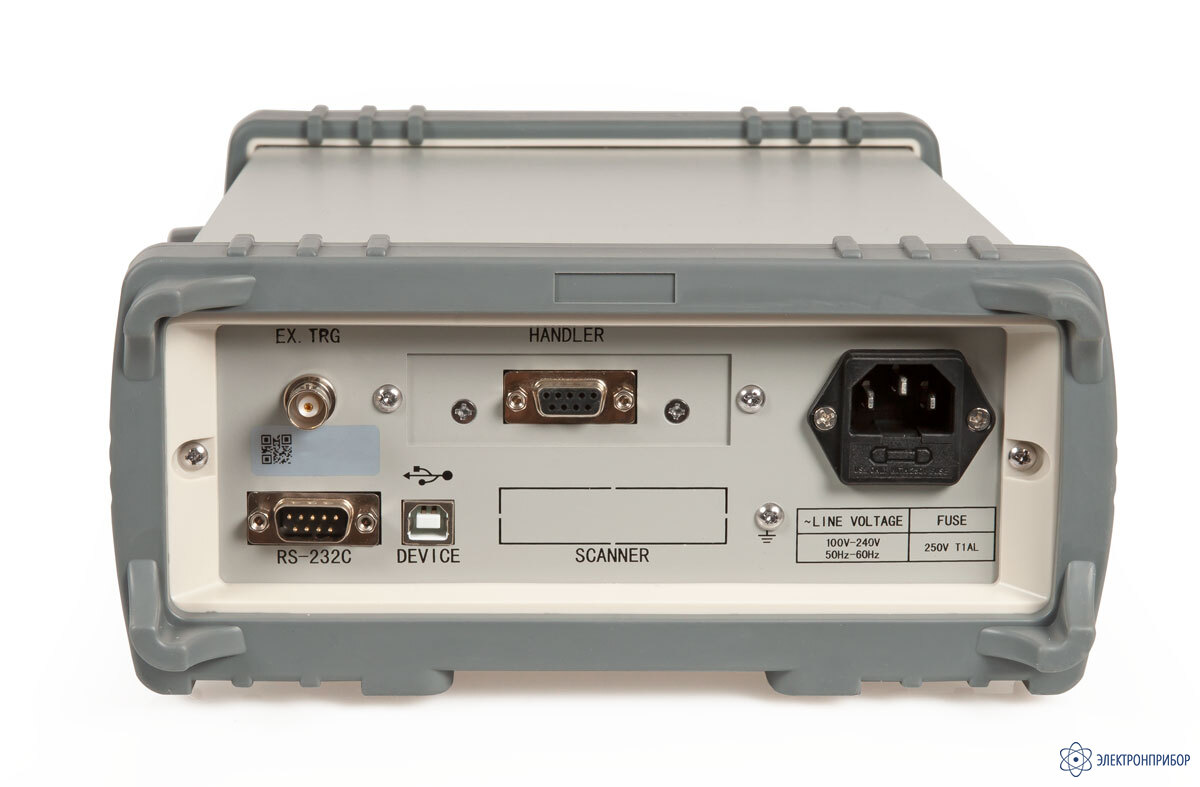

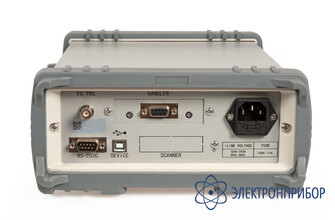

- Интерфейсы: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик).
-
-
Технические характеристики измерителя RLC АКИП-6112/1:
Параметр АКИП-6112/1 АКИП-6112/2 Диапазон индикации параметра (при измерении) Сопротивление (R, X, IZI) 0,00001 Ом … 99,9999 МОм Проводимость (G, B, IYI) 0,00001 мкС … 99,9999 См Ёмкость (C) 0,00001 пФ … 9,99999 Ф Индуктивность (L) 0,00001 мкГн …99,9999 кГн Добротность (Q) 0,00001 – 99999,9 Тангенс угла потерь (D) 0,00001 – 9,99999 Фазовый сдвиг (Z-qd) -179,999…+179,999 ° Фазовый сдвиг (Z-θr) -3,14159 рад ~ +3,14159 рад Δ - % -99,999% ….+-99,999% Сопротивление на постоянном токе (DCR) Нет 0,1 мОм …999,999 МОм Погрешность изм. (базовая) ± 0,05 % - в режиме Медленно/ Средне (Slow / Med) (R, Z, X, G, Y, B, L, C) ± 0,1 % - в режиме Быстро (Fast) Пределы измерений 9 пределов (импеданс) Автовыбор (Auto), удержание (Hold) с дискретным изменением (INCR +/-), номинальный (Nom - для режима сортировки). Тест сигнал Частота тест-сигнала (F) (10 поддиапазонов) Фиксированные значения 50 Гц …100 кГц ( 34 номинала) 50 Гц …200 кГц ( 37 номиналов) Тип тест-сигнала >Синусоидальный Погрешность установки F ±0,01 % Погрешность установки уровня U исп ±（10%×Уст.+ 2 мВ） Тип тест-сигнала DCR * Нет ±2 В постоянно (импульсы f=5 Гц) Индикация тестсигнала (monitor) U 10 мВ - 2 Вскз, разрешение 10 мВ (±3%*Изм.+0,5 мВ I 50 мкА - 20 мА, разрешение 1 мкА (±3%*Изм. + 5мкА) Выходной импеданс источника 30 / 50/ 100 Ом (переключаемый) Запуск измерений Внутренний (автоматически), ручной, внешний, по шине (INT, MAN, EXT, BUS) Постоянное смещение (DC BIAS) Внутренний источник постоянного смещения Udc ± 5В (разрешение 10 мВ) Idc ± 50 мА (разрешение 100 мкА) Погрешность установки ± 0,5%+ 5 мВ Внешний источник До ± 45 В, потребуется опция изм. адаптера U26008 (соединительная площадка) Объём внутренней памяти 100 групп (профили тестирования); 65536 отсчетов (data/.csv) Функции внутренней памяти Запись / считывание установленных параметров (настроек) Внешний USB-диск Запись / считывание: файлы настройки (500), цифрового регистратора (Log - 1000), изображения экрана/ скриншоты (Bmp/ GIF/PNG - 1000) Дополнительные функции Режим «Таблица» Табличные значения измерений (10 шагов), Регулируемая задержка запуска 0…60с (разрешение 1мс) Параметр для табл. измерений Частота, уровень тест-сигнала, пост. смещение (напряжение/ ток) Графическая развертка Отображение на экране графика измеряемых параметров (100 точек) Автовыбор параметра Режим «Auto LCZ»: Вкл / выкл Зв. индикация Откл./ В допуске/ Вне допуска (для режима Pass/ Fail) Режим сортировки 3 фиксирование номинала выборки (bins 1- bins 3/ NG, AUX) Функция АРУ (ALC) Автоматический контроль уровня тест-сигнала (10мв – 1 В) Дисплей Тип ЖКИ Цветной (65.000 цв.), графическая TFT матрица Разрядность шкалы 6 разрядов (макс. инд. 999.999) Разрешение ЖКИ 480 ´ 272 точек (диагональ 11 см) Режим индикации Абсолют. значение, D-измерение, D-измерение в %, Режим «Усреднение значения» (1, 2, 4, 8, 16, 32, 64, 128, 256) Формат отображения ** Основной/ вспомогательный параметр (25 комбинаций) ** Мониторинг (Дополнительная индикация) 2 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°,R, X, G, B Скорость измерения (F≤10кГц) 27 мс / 90 мс / 300 мс (Fast/ Med/ Slow): 40 изм/с./ 10 изм./с / 3изм.с Общие данные Интерфейс RS-232(SCPI), USB (Host/ Device) , Handler (сортировщик) Условия эксплуатации 0°С…40°С и относительная влажность до 90 % Напряжение питания ~100- 242 В (±10 %), 47- 63 Гц (Pпотр. ≤20 Вт) Габаритные размеры 235 x105 x 345 мм (с учетом защитного бампера) Масса 2,5 кг Примечечание * - в режиме DCR в качестве тест сигнала для используется постоянное напряжение ± 2В в виде последовательности разнополярных прямоугольных импульсов частотой 5 Гц. ** Отображаемые параметры: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.
-
Комплект поставки АКИП-6112/1
№ Наименование Количество 1 Измеритель RLC АКИП-6112/1 1 2 4-х проводной измерительный кабель кельвин с 2-я «крокодилами» U26011 1 3 Сетевой шнур питания 1 4 Руководство по эксплуатации на CD - диске 1 -
Файлы для АКИП-6112/1
