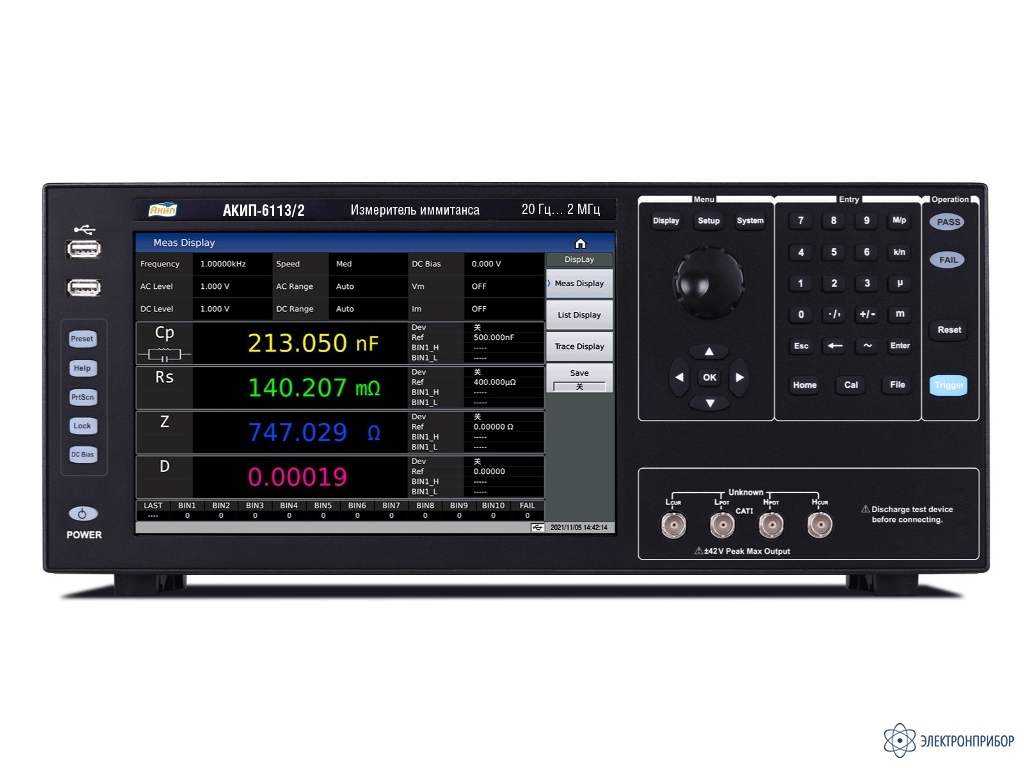

АКИП-6113/1 — измеритель иммитанса

Код товара: 75598
    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности измерителя иммитанса АКИП-6113:

    • Диапазон частот: 20 Гц - 500 кГц (АКИП-6113/1), 20 Гц – 2 МГц (АКИП-6113/2);
    • Измерение 18 параметров: комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (RDC), ЭПС (ESR), проводимость (G, Y, B), ёмкость (Сs/ Cs), индуктивность (Ls/ Ls), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (θ);
    • Погрешность измерений: ±0,05 % …±5 % (в зависимости от диапазона/ уровня);
    • Высокое быстродействие: до 1000 изм/ с;
    • Параллельная/ последовательная схема замещения;
    • Режим полярных координат: Z+фазовый сдвиг (θ)/ Y+фазовый сдвиг (θ);
    • Широкие функциональные возможности по сбору и анализу информации;
    • Режим усреднение значения (1 - 255);
    • Скорость измерения (F>10 кГц): 1 мс/ 3,3 мс/ 90 мс/ 220 мс (быстр.+/ быстр./ сред./ медл.);
    • Тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абс. знач./ Δ-изм %»;
    • Табличные автоизмерения «List scan» (автотест по 201 точке - параметры «частота/ уровень/ постоянное смещение U/ I»),
    • Функция «Trace Display»: построение графика с выбором числа точек развертки (51/ 101/ 201/ 401/ 801 точек, параметры - «частота, напряжение, постоянное смещение»);
    • Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 10);
    • Выбор пределов измерения: авто или ручной (HOLD);
    • Цветной графический ЖК-дисплей, разрешение 6 разрядов;
    • Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load);
    • Автоматический контроль ALC уровня тест-сигнала (АРУ);
    • Выходной импеданс: 30Ω, 100Ω (переключаемый);
    • Гнездо USB на передней панели для подключения flash-накопителя;
    • Внутренняя память: 100 М (профили настроек/ Set, экранная графика);
    • Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
    • Сенсорный ЖКИ, диагональ 25 см (1280 х 800 точек).
  • Технические характеристики измерителя иммитанса АКИП-6113/1:

    Параметр Значение
    АКИП-6113/1 АКИП-6113/2
    Диапазон индикации параметра (при измерении)
    Сопротивление (R, X, IZI) 0, 001 мОм … 99,9999 МОм
    Проводимость (G, B, IYI) 0,00001мкС … 99,9999 См
    Ёмкость (C) 0,00001 пФ … 9,99999 Ф
    Индуктивность (L, Lk) 0,00001 мкГн … 99,9999 кГн
    Добротность (Q) 0,00001 – 99999,9
    Тангенс угла потерь (D) 0,00001 – 9,99999
    Фазовый сдвиг (Z-qd) -179,999 … +179,999°
    Фазовый сдвиг (Z-θr) -3,14159 рад ~ +3,14159 рад
    Δ - % ± (0,000% – 999,9%)
    Сопротивление на постоянном токе (RDC*) 0, 001 мОм … 99,9999 МОм
    Напряжение Vdc ± 0 В … ± 999,9 В
    Ток Idc ± 0 А … 999,9 А
    Погрешность измерений * ± 0,05 % … ± 5 %* (R, Z, X, G, Y, B, L, C)
    Пределы измерений
    15 пределов (импеданс/ LCR) автовыбор (Auto), удержание (Hold) с дискретным изменением (INCR +/-), номинальный (Nom - для режима сортировки)
    14 пределов (RDC)
    Тест сигнал
    Частота тест-сигнала (F) 1 20 Гц …500 кГц 20 Гц …2 МГц
    Максимальное разрешение (на 20 Гц) 0,1 мГц
    Тип тест-сигнала синусоидальный
    Погрешность установки F ±0,01 %
    Предустановл. фикс. значения 43 номинала 56 номиналов
    Уровень тест-сигнала Uисп 5 мВ - 20 Вскз (до f<1 МГц), 5 мВ - 15 Вскз (до f>1 МГц), максимальное разрешение 1 мВ
    Iисп 50 мкА - 100 мАскз,максимальное разрешение 10 мкА
    Погреш. уст. уровня Uисп. ±(10%×Уст.+ 2 мВ)
    Режим RDC (изм. пост. током) 100 мВ - 20 В (максимальное разрешение 1 мВ)
    Индикация тест-сигнала (monitor) VAC MON 5 мВ - 20 Вскз, разрешение 1 мВ
    IAC MON 50 мкА - 100 мА, разрешение 10 мкА
    Выходной импеданс источника 30Ω, 100Ω (переключаемый)
    Запуск измерений Внутр. (автоматический), ручной, внешний, по шине (INT, MAN, EXT, BUS)
    Постоянное смещение (DC BIAS)
    Внутренний источник постоянного смещения Udc 0…± 40В (максимальное разрешение 1 мВ); (±1%*Уст.+ 5 мВ)
    Idc 0... ±100 мА (максимальное разрешение 10 мкА)
    Погрешность установки ± 1%+ 5 мВ (≤ 2В); ± 2% + 8 мВ (> 2В)
    Внутренний источник тока 0 мА…2А (± 2% + 2 мА), максимальное разрешение 1 мА
    Память
    Объём внутренней памяти 100 М (профили тестирования/ SET)
    Функции внутренней памяти Запись/ считывание параметров настроек (100 М)
    Внеш. USB-диск Запись/ считывание: файлы настройки, цифровой регистратора (Rec), экранная графика (скриншоты): Bmp/ GIF/ PNG
    Дополнительные функции и режимы
    Режим «Таблица» (LIMIT Table) Табличные значения допусковых измерений (10 выборок)
    Задержка запуска Регулируемая: 0…60 с (разрешение 1 мс)
    Параметр табл. измерений (List) Частота, уровень тест-сигнала, постоянное смещение (напряжение/ ток)
    Графическая развертка (Curve scanning) Отображение на экране графика измеряемых параметров с выбором числа точек развертки (51/ 101/ 201/ 401/ 801) и параметра качания (частота, напряжение, постоянное смещение U/I)
    Автовыбор параметра Режим «Auto LCZ»: Вкл/ выкл
    Звуковая индикация Откл./ В допуске/ Вне допуска (для режима Pass/ Fail)
    Режим сортировки (Comp) 10 номиналов выборки (bins 1- bins 10), счетчик
    Дисплей
    Сенсорный ЖКИ Цветной, диагональ 25 см, графическая TFT матрица (65.000 цв.)
    Разрядность шкалы 6 разрядов (максимальная индикация «999999»)
    Разрешение ЖКИ 1280 х 800 точек (формат «16:9»)
    Режим индикации Абсолютное значение, Δ-изм., Δ-изм. в %, усреднение (1 - 255)
    Формат отображения ** Основной/ вспомогательный параметр (25 комбинаций) **
    Мониторинг (одновременная индикация) 4 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°, R, X, G, B
    Скорость измерения (F≥10кГц) 1 мс/ 3,3 мс/ 90 мс/ 220 мс (быстр.+/ быстр./ сред./ медл.)
    Общие данные
    Интерфейс RS-232/ RS-485 (SCPI), USB (Host/ Device), LAN, Handler (сортировщик)
    Условия эксплуатации 0°С…40°С и относительная влажность до 90 %
    Напряжение питания ~198- 242 В (±10 %), 47- 63 Гц (Pпотр. ≤ 130 ВА)
    Габаритные размеры 430 х 177 х 265 мм
    Масса ~11 кг

    Примечание:
    *- В зависимости от диапазона частот и уровня тест-сигнала (для скорости измерений Медленно/ Средне).
    ** Отображаемые комбинации параметров: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.

    Базовая погрешность измерений: Сопротивление/ Z (в %):

    Частота/ Сопротивление (Z) 20…50 Гц 50…100 Гц 100Гц…10 кГц 100Гц…10 кГц 100…150 кГц 150…300 кГц 150…300 кГц 500…800 кГц 500…800 кГц
    Значения погрешности измерений (в %)
    0,01…0,1 Ом 2 2 2 2 2 2 2 2 5
    0,1…0,3 Ом 0,65 0,65 0,65 0,65 0,65 0,65 0,65 2 5
    0,3…3 Ом 0,25 0,25 0,25 0,25 0,25 0,25 0,25 2 5
    3…10 Ом 0,25 0,1 0,1 0,1 0,1 0,25 0,65 2 5
    10…15 Ом 0,25 0,1 0,1 0,1 0,1 0,25 0,65 2 2
    15 Ом…32 кОм 0,25 0,1 0,05 0,05 0,1 0,25 0,65 0,65 2
    32…100 кОм 0,25 0,1 0,05 0,1 0,25 0,65 2 2 5
    100…320 кОм 0,25 0,1 0,05 0,1 0,65 2 2 2 5
    320…600 кОм 0,25 0,1 0,1 0,25 0,65 2 2 2 5
    600 кОм…1 МОм 0,25 0,25 0,25 0,65 0,65 2 2 2 5
    1…3 МОм 0,65 0,65 0,65 2 2 2 2 2 5
    3…32 МОм 2 2 2 2 2 2 2 2 5
    32…100 МОм 5 5 5 5 5 5 5 5 5

    1- Фиксированные значения частот тест-сигнала при настройке (грубо/ плавно):

    Значения частоты (фиксированные точки поддиапазонов) Модификация
    20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 200, 300, 400, 500, 600, 800, 1кГц, 1.2, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 15, 20, 25, 30, 40, 50, 60, 80, 100,150, 200, 250, 300, 400, 500 кГц АКИП-6113/1, АКИП-6113/2
    + (дополнительные номиналы): 600 кГц, 800 кГц, 1/ 1,1/ 1,2/ 1,3/ 1,4/ 1,5/ 1,6/ 1,7/ 1,8/ 1,9/ 2 МГц только для АКИП-6113/2

    Диапазон частот и точки частоты при настройке испытательного сигнала:

    Диапазон частот (F) Точки тестирования в заданном частотном диапазоне Разрешение
    20 Гц ≤ F ≤ 99,999 Гц 20,0000 Гц,-> 20,0001 Гц ……99,9999 Гц 0,0001 Гц
    100Гц ≤ F ≤ 999,9 Гц 100,000 Гц,-> 100,001 Гц ……999,999 Гц 0,001 Гц
    1кГц ≤ F ≤ 9,999 кГц 1,0000 кГц,-> 1,00001 кГц ……9,99999 кГц 0,01 Гц
    10 кГц ≤ F ≤ 99,99 кГц 10,0000 кГц,-> 10,0001 кГц……99,9999 кГц 0,1 Гц
    100 кГц ≤ F ≤ 999,9 кГц 100,000 кГц,-> 100,001 кГц……1 MГц 1 Гц
    1 MГц ≤ F ≤ 2 MГц 1,00000 MГц,-> 1,00001 MГц……2 MГц 10 Гц
  • Комплект поставки АКИП-6113/1

    Наименование Количество
    1 Измеритель иммитанса АКИП-6113/1 1
