Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

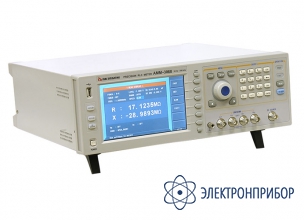

АММ-3088 — анализатор компонентов
Код товара: 33481-
-
Гарантия
1 год
-
Производитель
Назначение анализатора компонентов АММ-3088:
Анализатор компонентов АММ-3088 предназначен для анализа радиоэлектронных компонентов на постоянном и переменном токе на тестовых частотах 20 Гц…1 МГц.
Особенности анализатора компонентов АММ-3088:
- мощный источник внутреннего смещения напряжения и тока 0 В ...±10 В / 0 мА ...±100 мА (вместо 0 В ...±5 В / 0 мА ...±50 мА);
- возможность опциональной установки встроенного источника смещения до 1А;
- вход для подключения внешнего источника тока смещения до 120А с возможностью управления через интерфейс DCI в стандартной комплектации;
- встроенный источник напряжения и тока 0 В ...±10 В / 0 мА ...±50 мА;
- расширенный диапазон установки уровня тестового сигнала 10 мВ...10 Вскз/ 50 мкА...100 мА (вместо 10 мВ...2 Вскз/ 100 мкА...20 мА);
- более высокую скорость измерения 9 мс/изм;
- расширенные возможности в режиме свипирования: доступны 10 групп списка по 15 точек в каждой;
- функцию графического анализа: непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения;
- автоматический контроль уровня сигнала напряжения и тока;
- три скорости измерения;
- последовательную и параллельную схему замещения;
- выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
- возможность сохранения во внутреннюю память до 100 настроек и 201 результат измерения;
- использование в качестве внешней памяти USB носители;
- встроенный компаратор на 10 ячеек с выходом сигнала на внешний интерфейс;
- дистанционное управление по интерфейсам USB, RS232C, LAN и опционально GPIB.
-
-
Технические характеристики анализатора компонентов АММ-3088
Параметр Значение Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc Базовая точность измерения LCR параметров 0,05% Частотные характеристики тестового сигнала Тестовая частота 20 Гц...1 МГц Наилучшее разрешение 1 мГц. Отображение 5 разрядов Точность установки 0,01% AC уровень Напряжение тестового сигнала 5 мВ...10 Вскз Наилучшее разрешение 100 мкВ. Отображение 3 разряда Точность установки 10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF) Ток тестового сигнала 50 мкА...100 мА Наилучшее разрешение 1 мкА. Отображение 3 разряда Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF) Источник смещения DC Напряжение / ток 0 В ...±10 В / 0 мА ...±100 мА Разрешение 0,5 мВ / 5 мкА Точность установки 1%Uуст + 5 мВ ISO ON используется при тестировании индуктивности и трансформаторов Выходной импеданс АС ISO ON 100 Ом ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый Независимый источник DC Напряжение / ток 0 В ...±10 В / 0 мА ...±50 мА Разрешение 0,5 мВ / 5 мкА Точность установки 1%Uуст + 5 мВ Выходной импеданс 100 Ом Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц Быстрое: 9 мс Среднее: 67 мс Медленное: 187 мс Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм |Y|, B, G 0,00001 мкСм..99,9999 См C 0,00001 пФ...9,99999 Ф L 0,00001 мкГн...99,9999 кГн D 0,00001...9,99999 Q 0,00001...99999,9 θ (град) -179,999°...179,999° θ (рад) -3,14159...3,14159 Δ% -999,999%...999,999% Базовая точность измерения LCR параметров 0,05% Схема замещения последовательная, параллельная Выбор диапазона Ручной, автоматический Режим запуска Внутренний, ручной, внешний, по шине Усреднение 1...256 Калибровка Открытая, закрытая, на нагрузке Уровень сигнала 0,3 Вскз...1 Вскз Математические операции ΔABC, Δ% Установка задержки 0...999, наилучшее разрешение 100 мкс Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор Список свипирования 10 страниц по 15 точек Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC Графический анализ Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения Внутренняя память 100 ячеек для файлов установок LCRZ 201 результат измерения 10 ячеек для GIF файлов, CSV-файлов Внешняя USB память GIF файлы Файлы установок LCRZ Интерфейсы I/O (ввод/вывод) HANDLER (сортировщик) на передней панели ПК USB, RS232C, GPIB (опция), LAN Память USB host на передней панели Управление источником смещения Внешний источник смещения управляется через DCI интерфейс Максимальный ток смещения - 120 А Источник смещения тока Опция. 1А DC источник смещения тока Дисплей цветной ЖК 7" TFT (800х480) Рабочая температура/влажность 0°С-40°С, ≤90%RH Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц Макс. потребляемая мощность 80 ВА Габаритные размеры 400 х 132 х 385 мм Вес Около 13 кг -
Комплект поставки АММ-3088
№ Наименование Количество 1 Анализатор компонентов АММ-3088 1 2 Адаптер с щупами Кельвина АСА-3012 или АСА-3026 1 3 Адаптер для прямого подключения компонентов АСА-3048 с двумя парами дополнительных сменных контактных пружин 1 4 Калибровочная пластина 1 5 Сетевой кабель 1 6 Предохранитель Т2АL 250 В 2 7 Руководство по эксплуатации 1 8 Упаковочная тара 1 -
